110kV户外高压断路器安装结构

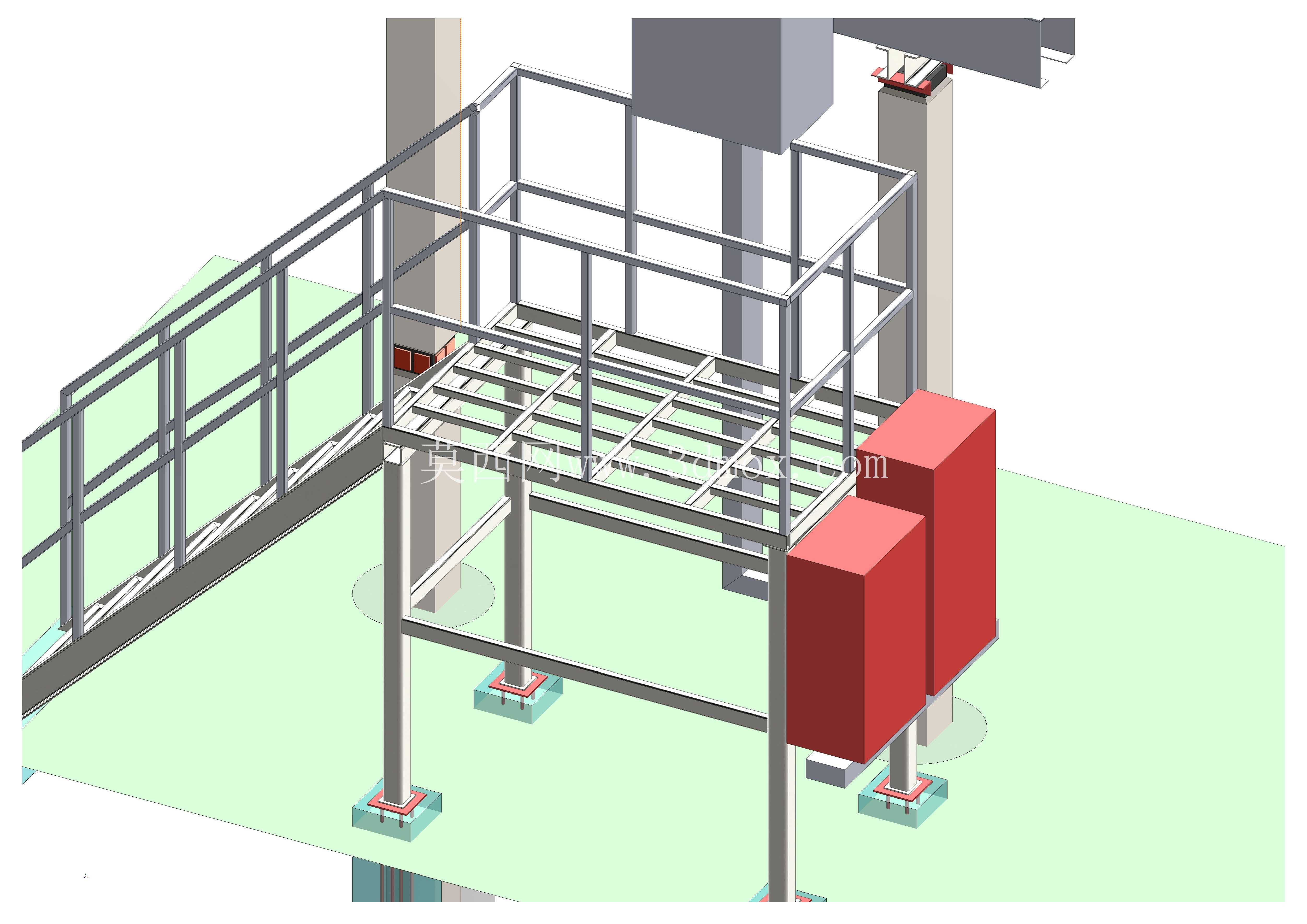

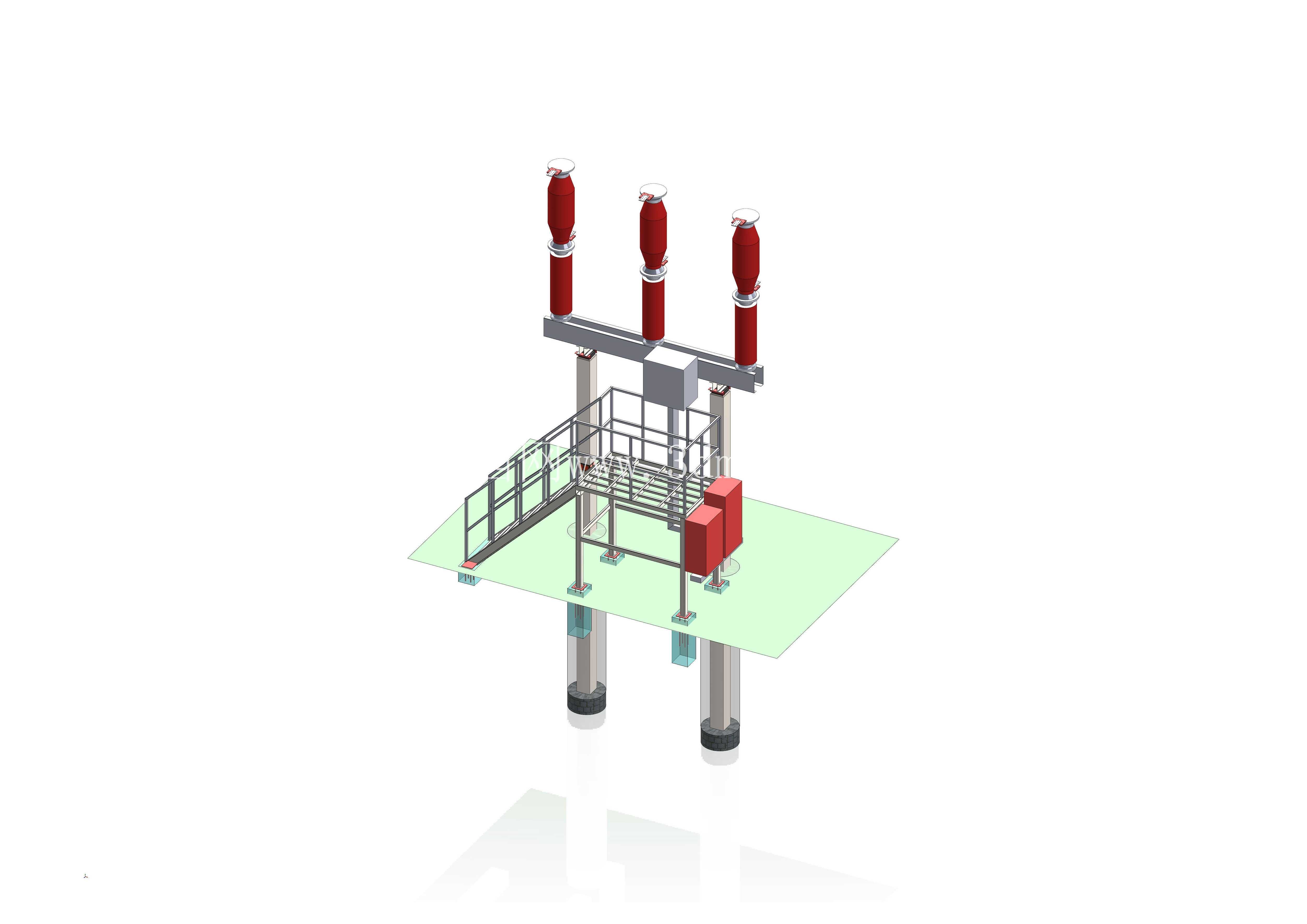

这套110kV电压等级的高压开关安装结构，主要应用在户外敞开式变电站的进线、出线间隔，以及区域电网的节点开关站中，承担着110kV电压等级回路的负荷电流分合、故障电流快速切断的核心功能，是电网输配电环节里保障线路安全、实现调度控制的关键一次设备安装总成。从结构组成来看，整套装置包含三个竖向布置的极柱绝缘套管，每相套管内部集成了灭弧室与绝缘支撑结构，套管底部通过法兰结构固定在下部的金属支撑框架上，框架采用型钢焊接成型，整体做热镀锌防腐处理，适配户外长期日晒雨淋的运行环境，框架中部设置了操作机构的安装平台，平台周边配备了安全防护护栏，预留了运维人员的操作、巡检通道，平台一侧的红色箱体为弹簧操作机构的防护舱，内部容纳储能电机、传动连杆、分合闸控制组件，能够实现远程电控分合闸与现场手动操作的双重功能。支撑框架下方设置了三根圆柱形混凝土基础支柱，支柱顶部通过预埋地脚螺栓与上部金属框架连接，支柱的高度设计充分考虑了户外场地的防洪要求、带电部分对地安全距离要求，同时预留了底部电缆敷设、接地网连接的操作空间，整套设备的带电部分与接地构件、地面的安全净距严格满足110kV电压等级的配电装置安全规范要求，避免运行过程中出现对地放电、相间闪络的风险。在设计思路上，这套安装结构优先考虑了户外运行的可靠性，三相极柱采用一字型排布，相间距离经过电场仿真校验，能够在高湿、重污秽的户外环境下保证绝缘性能，操作机构与主极柱的传动路径做了最短化设计，减少传动环节的间隙累积，保证分合闸动作的同期性，避免三相动作不同步引发的操作过电压。安装平台的护栏高度、格栅踏板的间隙都符合电力安全工作规程的要求，运维人员站在平台上即可完成机构检查、分合闸操作、局部检修等工作，不需要额外搭设登高设施。设备的接地端子统一设置在框架底部的接地母排上，能够方便地与变电站接地网多点连接，保证故障状态下的接地导通可靠性。从安装边界来看，整套装置的横向占地宽度适配常规110kV间隔的宽度要求，纵向深度满足设备运输、吊装的作业空间要求，基础支柱的预埋深度根据不同场地的地质承载力条件可做调整，地脚螺栓的位置与尺寸严格匹配上部框架的安装孔位，避免现场安装时出现扩孔、焊接调整的情况。极柱顶部的接线端子预留了与架空母线连接的金具安装位置，能够适配不同截面的钢芯铝绞线、管型母线的连接需求，操作机构的电缆接口设置在箱体底部，采用防水格兰头密封，防止雨水渗入机构箱内部引发元件受潮故障。在实际应用场景中，这类断路器安装结构既可以用于新建变电站的间隔建设，也可以用于老旧变电站的老旧开关更换改造，结构的模块化设计能够让现场吊装作业在短时间内完成，减少停电施工的时间，降低电网运行的停电损失。整套结构的受力设计经过校核，能够承受当地最大风速下的风载荷、覆冰状态下的附加载荷，以及短路故障时的电动力冲击，保证在极端工况下结构不会出现变形、倾覆的问题。绝缘套管的爬电距离按照户外污秽等级配置，能够在沿海、工业污秽区域长期运行，不需要频繁清扫维护。操作机构的传动连杆采用密封式关节轴承，减少户外粉尘、潮气对传动部件的侵蚀，延长设备的维护周期。
