72kV级户外柱上SF6高压断路器结构

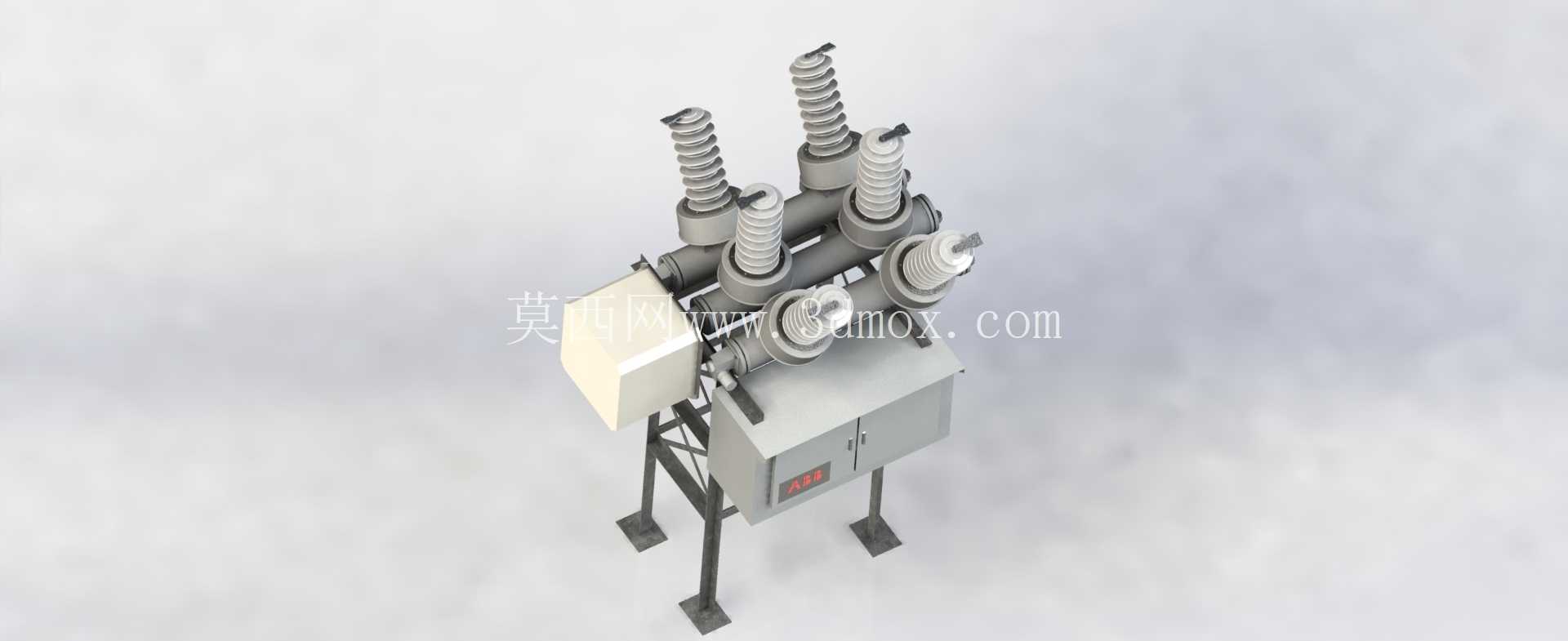

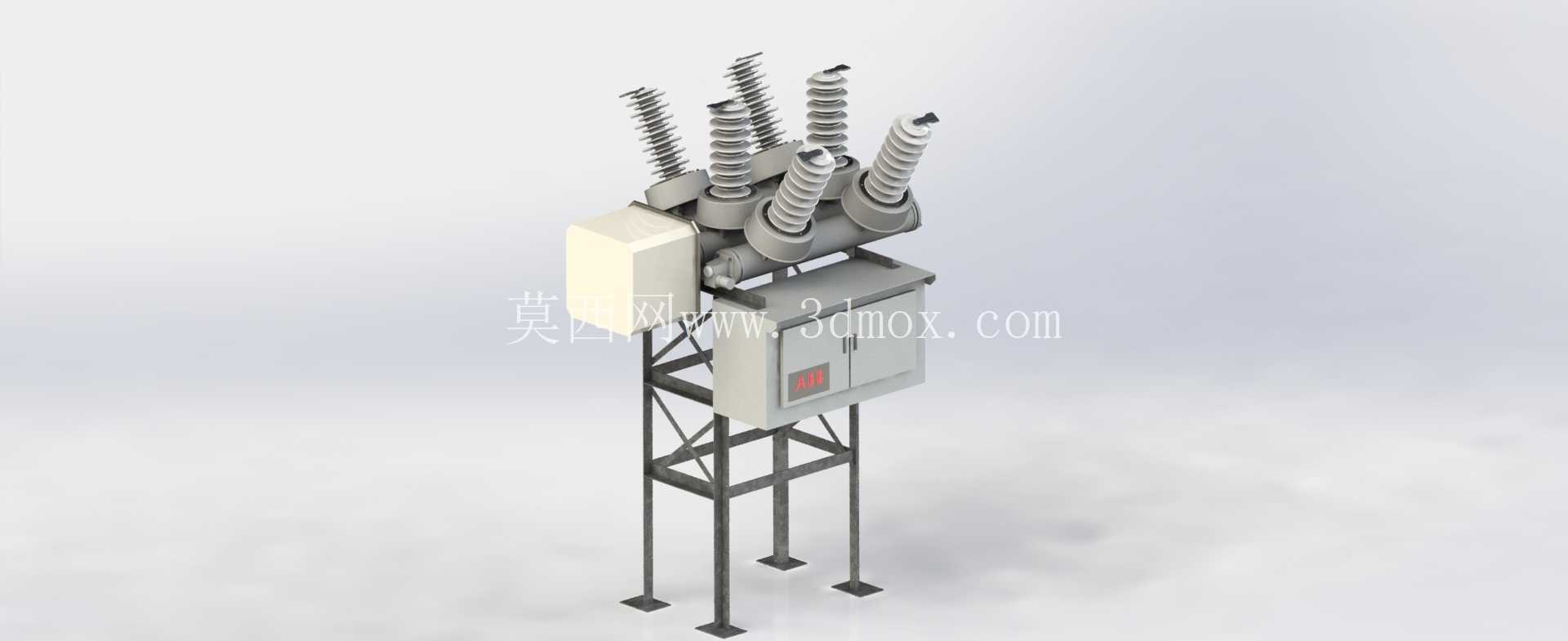

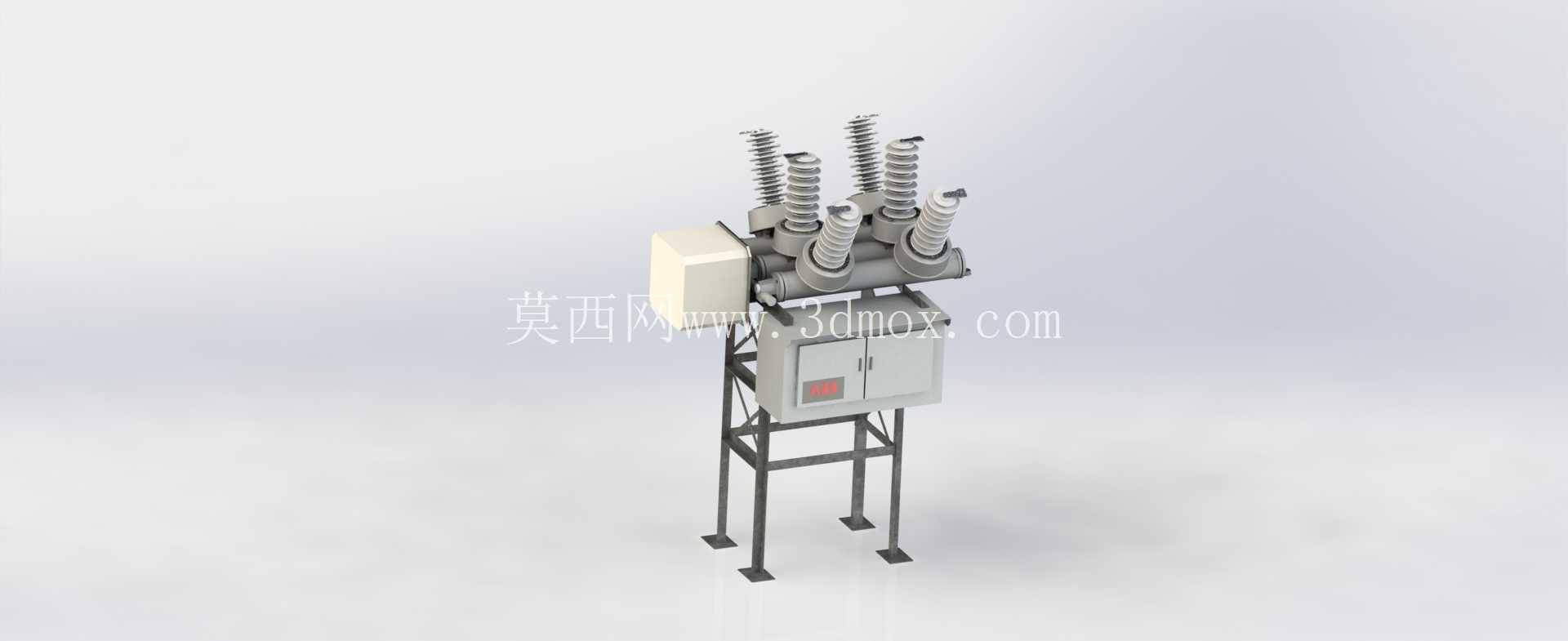

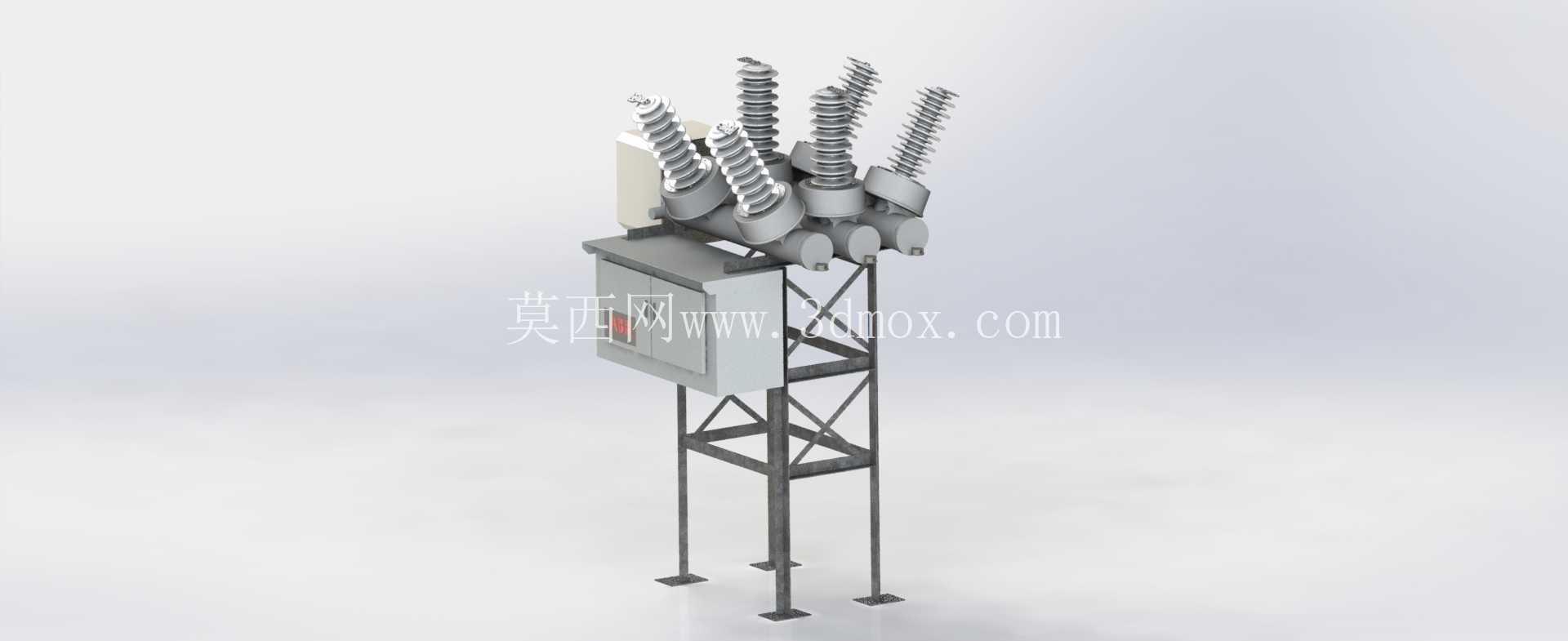

这款72kV电压等级的SF6高压断路器，主要应用于城乡66kV至72kV电压等级的配电网架空线路节点，承担线路负荷电流分合、故障电流开断的核心功能，是户外变电站出线端、长距离架空输电线路分段点、重要用户进线侧的核心保护与控制设备，可在系统发生短路、过载、接地等故障时快速切断故障电流，避免故障范围扩大，同时支持正常运行状态下的线路投切操作，适配户外高海拔、重污秽、低温凝露等复杂野外运行环境。从结构设计来看，设备采用支柱式集成布局，上部为三相共箱式的灭弧室与绝缘套管组件，每相配置独立的瓷质绝缘套管，套管内部集成动、静触头与SF6气室通道，灭弧介质采用高绝缘强度的六氟化硫气体，利用SF6气体优异的灭弧与绝缘性能，可在数十毫秒内完成故障电流的开断，大幅降低触头烧蚀风险，延长设备整体检修周期。中部为机构操作箱，内置弹簧操动机构与机械传动组件，可实现手动、电动两种操作模式，机构输出端通过绝缘拉杆连接上部灭弧室动触头，保证分合闸动作的同步性与可靠性，操作箱外壳采用密封焊接结构，防护等级满足户外长期运行要求，可阻挡雨水、沙尘进入机构内部，避免传动部件卡涩。下部为一体式钢制安装支架，支架采用型材焊接成型，底部设置四个带安装孔的固定脚板，可直接固定在混凝土电线杆的横担或者户外钢结构支架上，支架高度设计预留了足够的对地安全距离，满足72kV电压等级的带电部分对地绝缘要求，同时方便运维人员在地面开展常规巡检操作。建模过程中，严格遵循高压开关设备的结构设计逻辑，首先根据电压等级确定绝缘套管的爬电距离与相间安全距离，保证三相带电部件之间、带电部件与接地壳体之间的空气间隙满足绝缘配合要求；其次对操动机构的传动路径做了等比例还原，准确呈现绝缘拉杆、传动拐臂、机构输出轴之间的位置关系，可直接用于设备安装培训、结构原理演示场景；灭弧室部分的建模重点还原了外部瓷套的伞裙结构、接线端子的连接尺寸，伞裙的排布间距按照重污秽地区的爬电比距要求设计，可有效提升雨天、雾天的绝缘性能，避免发生沿面闪络。设备的安装边界方面，支架底部安装孔的孔距、孔径适配常规10米至15米水泥电杆的横担安装尺寸，上部接线端子的板宽与孔位匹配对应电压等级的设备线夹，无需额外加工转接件即可完成现场接线；设备整体重心沿支架中心轴线分布，安装后不会产生额外的偏心力矩，可降低支架长期受力变形的风险。气室部分的密封结构在建模中做了细节呈现，包括法兰连接面的密封槽位置、紧固螺栓的排布规律，可帮助设计人员理解SF6设备的密封设计要点，避免现场安装过程中出现密封面损伤导致的气体泄漏问题。不同于户内高压开关设备，这款柱上断路器的所有外露金属部件均做了热镀锌防腐处理，建模时对外露螺栓、支架表面的防腐层质感做了对应呈现，还原设备在户外长期运行的外观特征；绝缘套管的瓷质表面采用光滑曲面建模，准确还原瓷件的圆弧过渡结构，避免尖角导致的电场集中问题。在实际工程应用中，这类断路器通常会配套隔离开关、避雷器组成户外柱上开关站，建模时预留了与相邻设备的安装接口位置，可直接扩展搭建完整的线路节点模型，用于配电网设计方案的可视化展示。
