汽车冲压模具用电机气缸三维结构设计

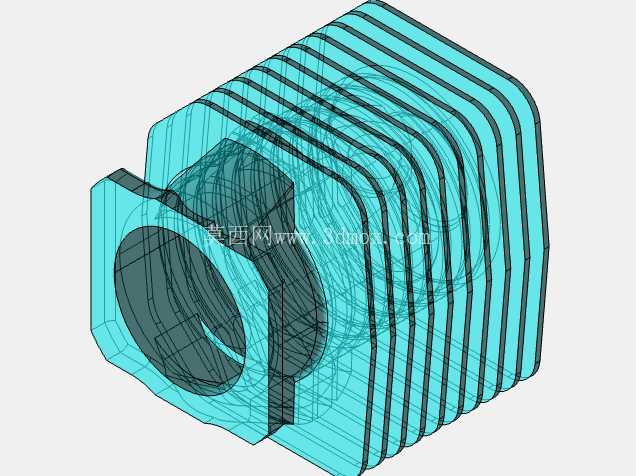

在汽车冲压生产线的连续作业场景里，这类集成电机驱动的气缸结构，主要承担冲压工序间的工件顶出、工位精准推送以及模具合模前的预压紧动作，区别于常规气动气缸，它将电机的精准调速特性与气缸的直线往复输出特性做了集成，不需要额外搭配复杂的气动控制阀组就能实现行程内的多段速度控制，尤其适配汽车覆盖件冲压过程中，不同工位对顶出力、推送速度的差异化要求，避免纯气动元件在低温车间环境下因为气源压力波动导致的推送不到位、顶出力不足引发的工件卡模问题。从结构设计逻辑来看，整个模型的散热鳍片部分做了等间距阵列排布，鳍片的厚度、间距参数是结合连续冲压作业时电机的持续发热功率核算的，不需要额外加装风冷管路，依靠冲压车间的常规循环通风就能满足长时间作业的散热需求，鳍片根部和缸体的衔接处做了圆角过渡，避免应力集中导致的缸体开裂，毕竟冲压设备运行时存在持续的振动载荷，应力集中位置很容易在高频振动下出现疲劳裂纹。下部的曲柄联动结构是整个设计的核心，它将电机的旋转输出直接转化为活塞的直线往复动作，省去了传统气缸需要的外部气源管路、密封件易损结构，曲柄和活塞销的配合位置预留了润滑脂存储槽，日常维护时只需要按周期补充润滑脂就能保证传动顺畅，不需要频繁更换密封件，能大幅降低冲压生产线的停机维护时长。安装边界上，整个结构的底部安装法兰做了标准化的螺栓孔位设计，孔位间距匹配现有常规冲压模具的安装基面尺寸，不需要对现有模具的安装板做二次加工就能直接替换原有纯气动气缸，法兰端面的粗糙度要求控制在Ra1.6以内，保证安装后和模具基面的贴合度，避免运行时因为贴合间隙产生额外振动。活塞的行程参数是结合汽车冲压件常见的顶出距离设定的，行程末端预留了5mm的缓冲距离，避免活塞运行到行程端点时出现刚性撞击，缓冲段的阻尼结构集成在缸体内部，不需要外接缓冲阀，结构更紧凑。缸体内部的活塞环槽位置做了精度公差匹配，保证活塞往复运动时的同轴度，避免出现偏磨导致的动力损耗，整个传动链的转动惯量经过核算，电机启动时的冲击载荷被控制在合理范围内，不会对模具的安装基面造成额外的冲击载荷。在实际选型适配时，需要结合冲压工位的实际顶出力需求匹配对应功率的驱动电机，模型里的曲柄半径参数可以根据实际需要的行程做调整，不需要重新设计整个缸体结构，只需要更换对应尺寸的曲柄和调整活塞连杆的长度就能适配不同行程的使用需求，这种模块化的设计思路能大幅减少同系列不同参数气缸的设计重复工作量，也能降低备件的存储种类，车间只需要储备不同尺寸的曲柄、连杆备件，就能快速完成不同工位气缸的参数调整。散热鳍片的排布方向是顺着冲压车间的常规通风流向设置的，能最大化利用自然通风带走热量，即使在夏季车间环境温度较高的情况下，缸体表面温度也能控制在合理范围内，不会因为过热导致内部润滑脂失效。整个结构的外部没有突出的管路、接线端子等易损部件，所有接线都从缸体侧面的内置走线槽引出，能避免冲压作业时飞溅的金属碎屑、润滑油污损坏接线或者管路，适配冲压车间相对恶劣的作业环境。
