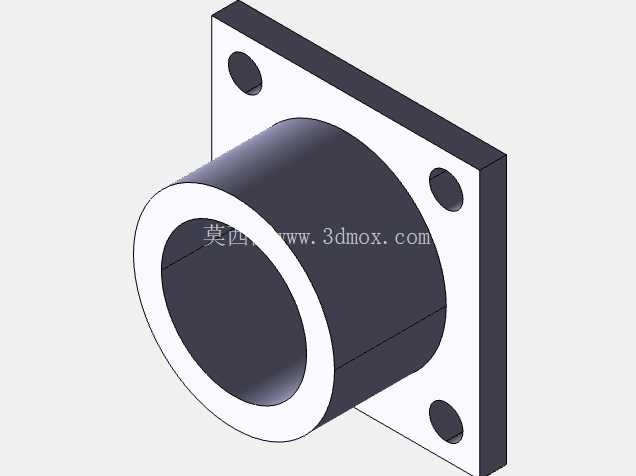

带方形安装法兰的直通式衬套结构

　　这类带方形安装法兰的直通衬套，多应用在需要轴向穿设杆件、同时提供径向支撑与轴向定位的设备装配场景中，常见于自动化输送线的导向工位、小型机电设备的轴系支撑位置，也可作为液压、气动管路的穿舱固定支撑件使用。从结构设计逻辑来看，方形法兰相比圆形法兰，在小空间安装场景下更易控制周向转动，四个角位的安装孔可直接通过螺栓与安装基面锁紧，无需额外加工止转槽，能有效降低安装基面的加工复杂度。主体筒身部分为等径通孔结构，内壁粗糙度设计需满足穿设杆件的滑动或固定配合要求，若作为滑动导向使用，内壁可预留润滑脂槽的加工余量，若作为静态固定支撑，可根据配合杆件的公差选择H7或者H8级的孔径公差。法兰盘的厚度设计需要兼顾安装锁紧时的结构强度，

　　避免螺栓预紧力过大导致法兰盘变形，四个安装孔的中心距尺寸严格匹配通用安装基面的孔位标准，孔位边缘做了倒角处理，避免螺栓穿入时刮伤螺纹或者产生卡滞。筒身与法兰盘的衔接位置做了圆角过渡，可有效降低应力集中，在设备运行产生振动时，避免衔接位置出现疲劳断裂的问题。从安装边界来看，法兰盘的外轮廓尺寸决定了安装时需要预留的最小平面空间，筒身的轴向长度决定了支撑段的有效接触长度，设计时需要根据穿设杆件的受力径向力大小调整筒身长度，径向载荷越大，筒身的有效支撑长度需要对应加长，同时筒身外径也要做对应提升，避免衬套受径向力发生形变。这类结构在建模时需要重点关注安装孔的位置度公差，四个孔的中心对称度偏差需要控制在0.05mm以内，

　　保证安装时可以顺利对位，筒身的内孔与法兰盘安装面的垂直度也要严格控制，避免穿设杆件后出现别劲、卡滞的问题，影响后续设备的运行精度。在实际选型应用中，这类衬套可根据使用场景选择不同的加工材质，无润滑滑动场景可选用铜合金或者自润滑复合材料，静态支撑场景可选用碳钢或者铝合金材质，兼顾结构强度与轻量化需求。
