低多边形工业管道式超声波测量仪表

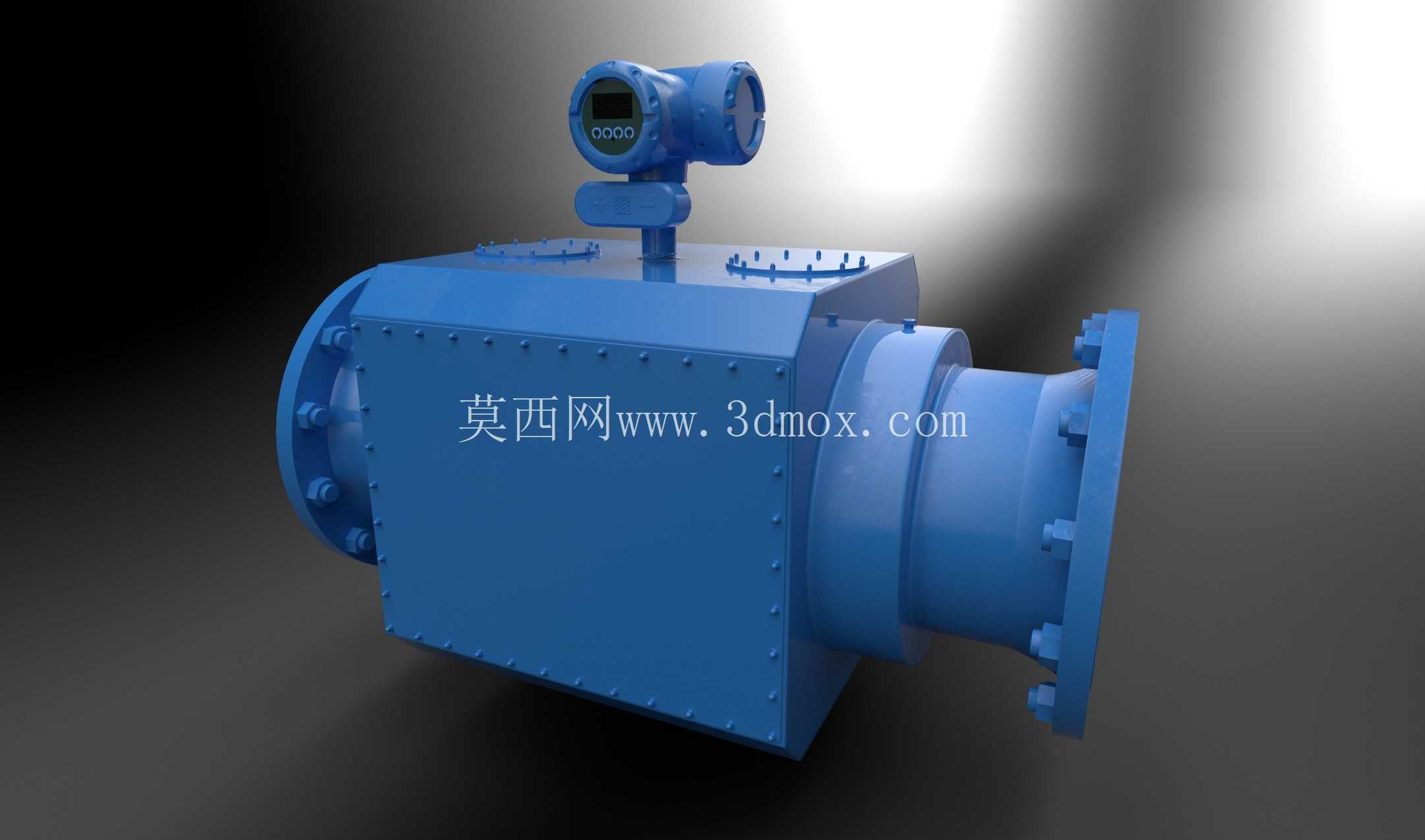

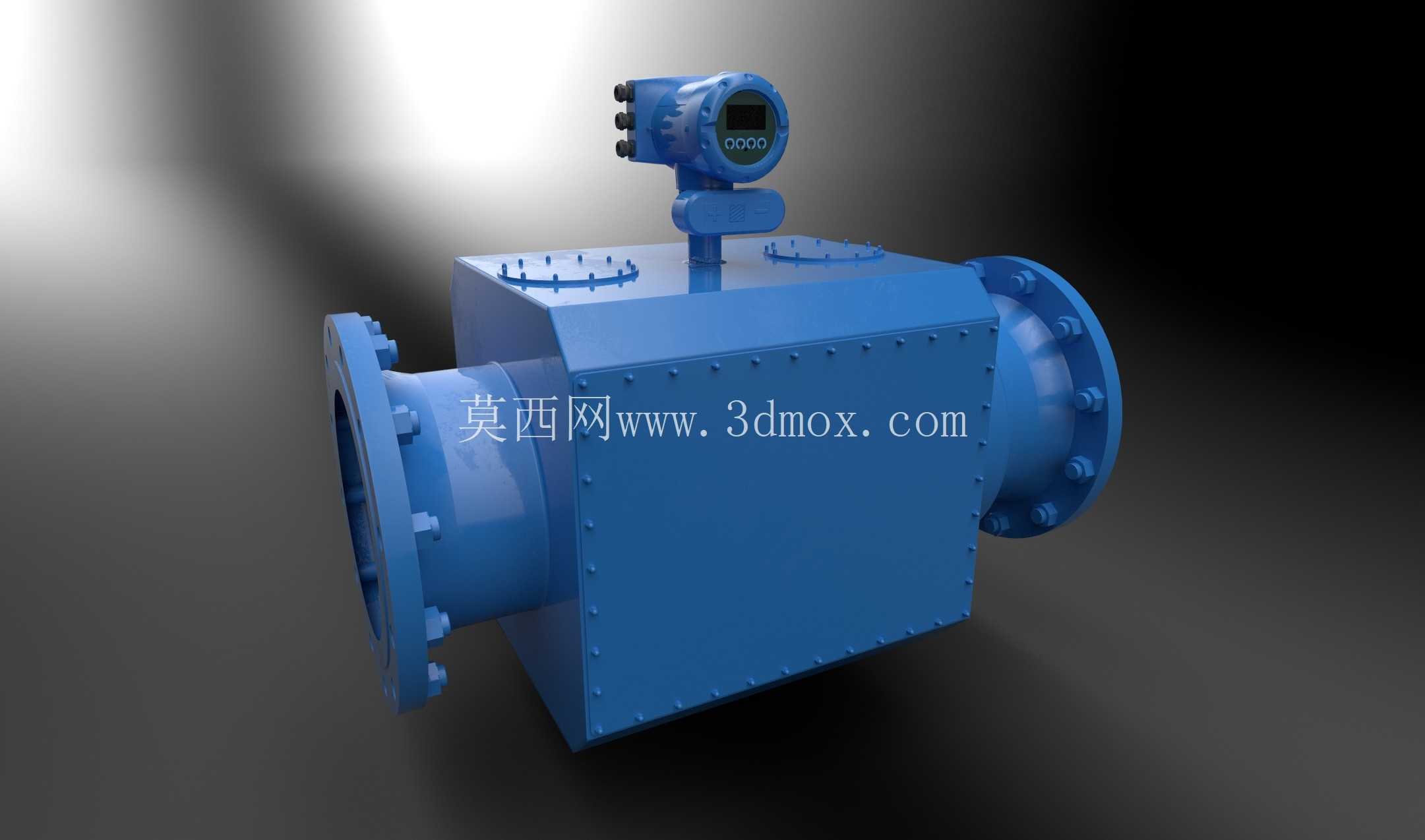

这款管道式测量仪表的三维建模采用低多边形拓扑结构，同时配套PBR纹理体系，可直接适配虚幻引擎的实时渲染流程，在工业数字孪生场景、虚拟产线调试、设备运维仿真系统中都能直接调用，不需要额外做拓扑减面或者材质重制工作，能大幅缩短虚拟场景的搭建周期。从实际工程应用场景来看，这类仪表主要安装在工业流体输送管路上，可对封闭管道内的液态介质流量、流速等参数做实时在线监测，在市政供水、化工流体输送、循环水系统、油气集输支线等场景都有广泛应用，安装时直接串接在管路中间，不需要额外做旁通管路改造，现场施工的适配性较强。

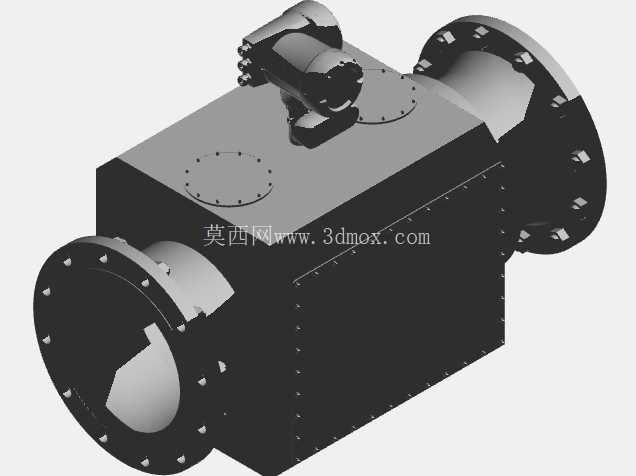

从结构设计思路来看，模型整体分为测量管段主体、顶部变送显示单元两个核心部分，测量管段采用方形承压腔体搭配两端圆形法兰的结构，这种设计一方面可以在腔体内部预留足够的传感器安装空间，保证超声波信号的传输路径不受管壁结构干扰，另一方面两端的标准法兰接口可以直接和同公称通径的工业管道对接，法兰上的螺栓孔位按照通用管路法兰标准排布，安装时不需要单独加工转接件。顶部的变送单元通过短立柱和管段腔体连接，这种抬高式的设计可以避免管段内介质温度直接传导到显示模块，同时也方便现场运维人员在管路侧面直接读取显示数值，不需要俯身或者登高查看，变送单元外壳采用防爆型壳体结构，侧面预留的电气接口可以直接对接现场的信号线缆，把测量数据实时传输到中控室的DCS系统中。

从安装边界尺寸来看，模型的管段主体长度、法兰外径、螺栓孔分布圆直径都按照常规同规格工业仪表的尺寸比例搭建，两端法兰的密封面采用突面结构，适配常用的非金属平垫片或者金属缠绕垫片，安装时只要保证前后直管段满足测量要求，就可以获得稳定的测量精度。建模过程中对腔体外部的铆接固定结构、变送单元的操作按键、显示窗口都做了对应还原，PBR纹理包含金属漆面的细微磨损、螺栓部位的轻微锈蚀痕迹、显示窗口的玻璃反光效果，在实时渲染场景下可以呈现出接近真实工业设备的质感，低多边形的面数控制也保证了在大场景虚拟仿真中不会占用过多的渲染资源，即使同一场景加载数十台同类型设备，也能保持流畅的运行帧率。

在功能特性的还原上，模型准确呈现了这类仪表的无接触测量特点，测量过程中不需要和管内介质直接接触，不会对管路内的流体流动造成压损，也不会因为介质中的杂质颗粒造成传感器磨损，后期运维的工作量相对较小。建模时特意保留了管段腔体上的检修盖板结构，对应实际设备中传感器模块的安装检修位置，现场运维时不需要拆卸整个仪表，只需要打开盖板就可以完成传感器的校准和更换，这一结构细节的还原也让模型在做虚拟运维培训场景时，可以直接用于拆解演示，帮助运维人员快速熟悉设备的结构组成和检修流程。
