13方容量贝顿混凝土搅拌运输整车结构

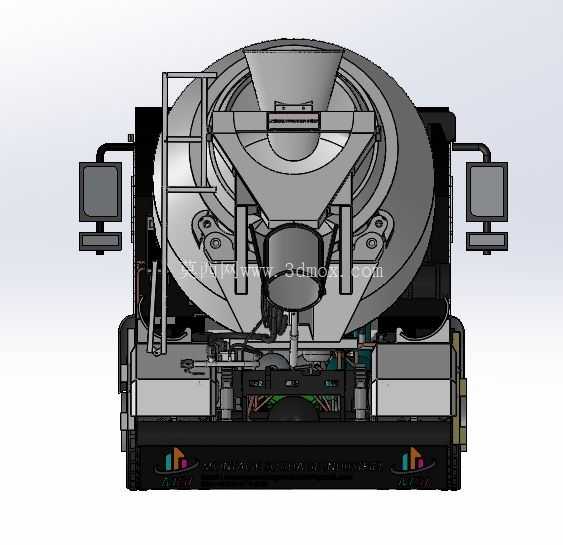

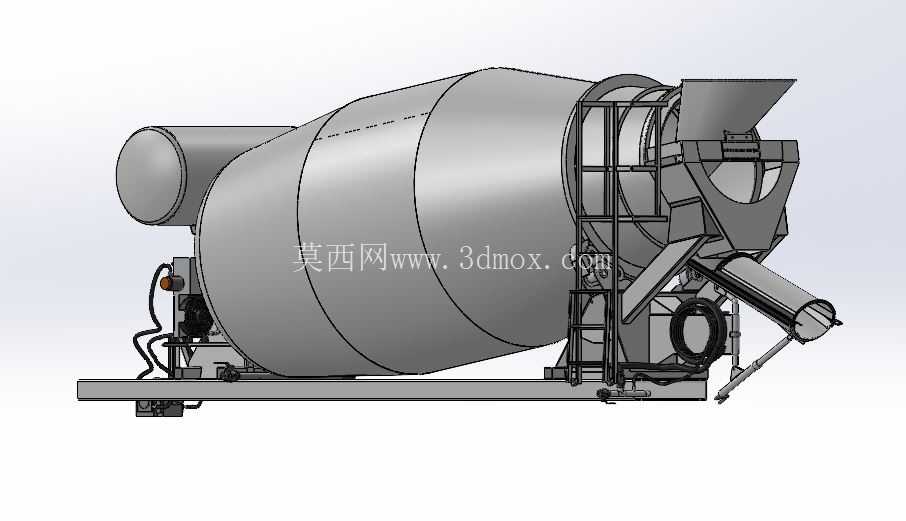

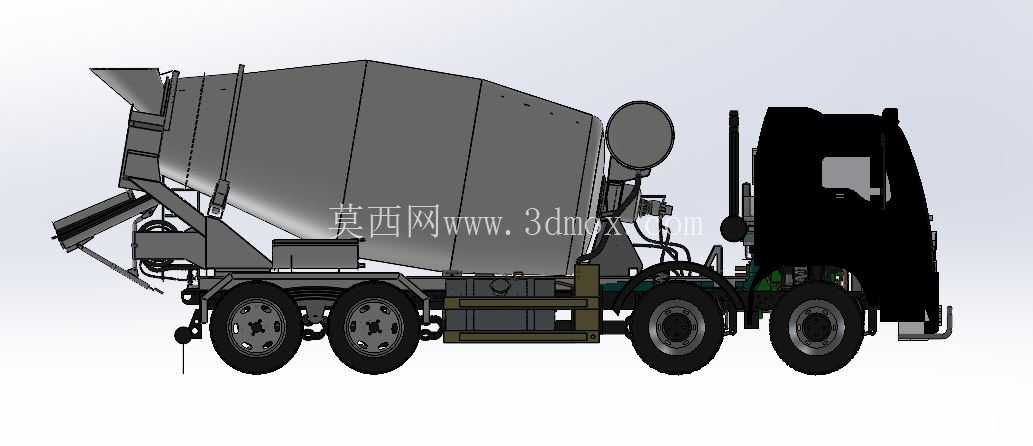

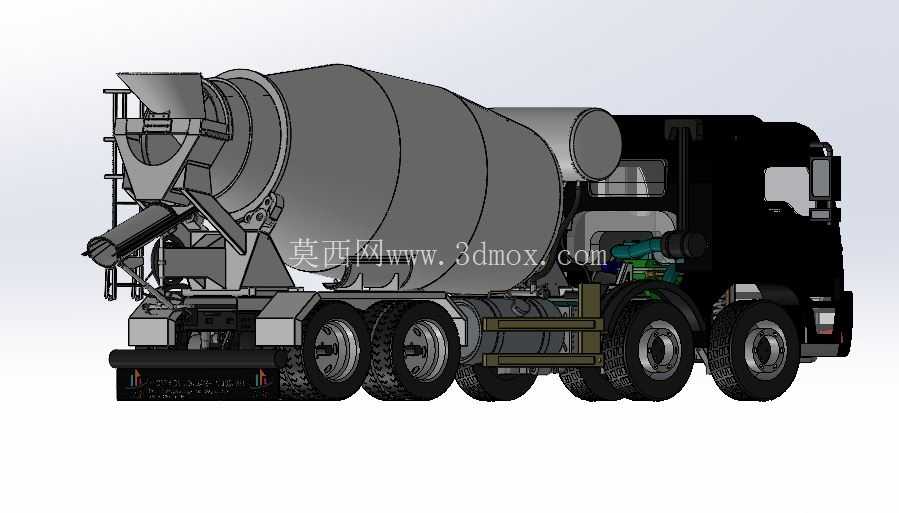

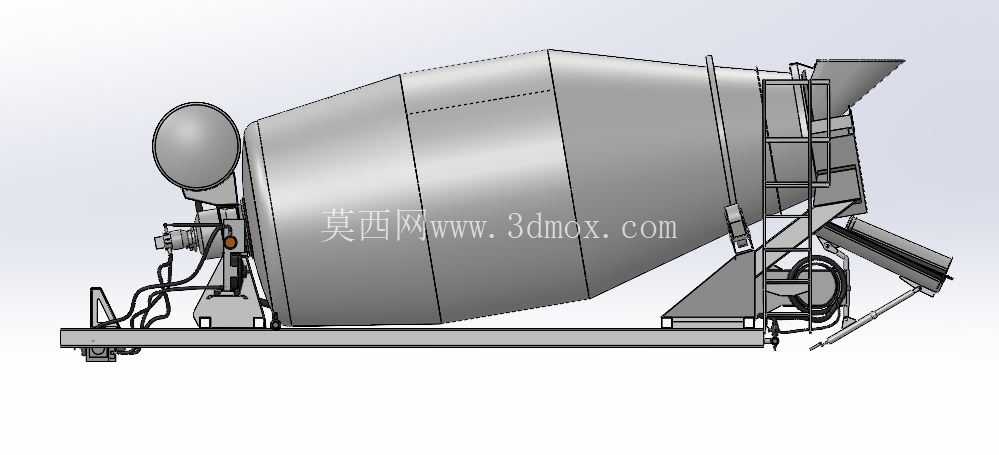

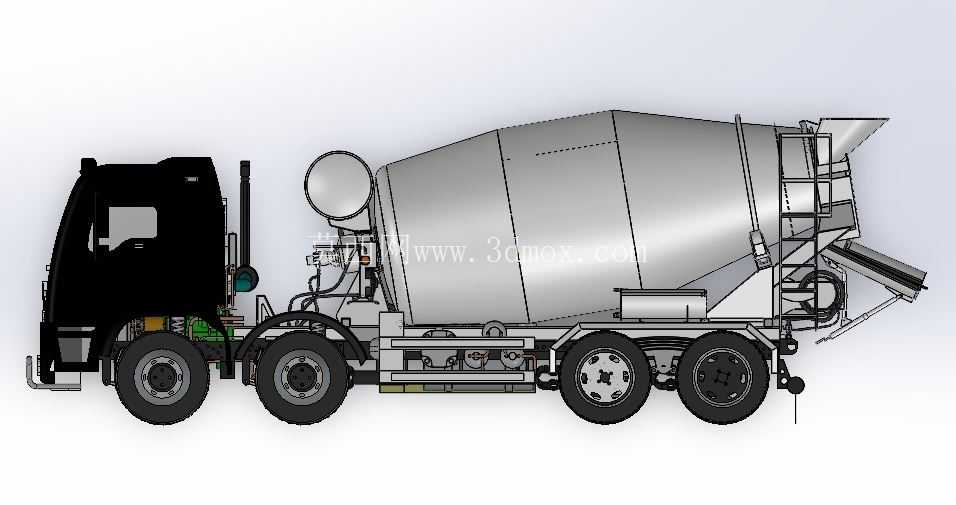

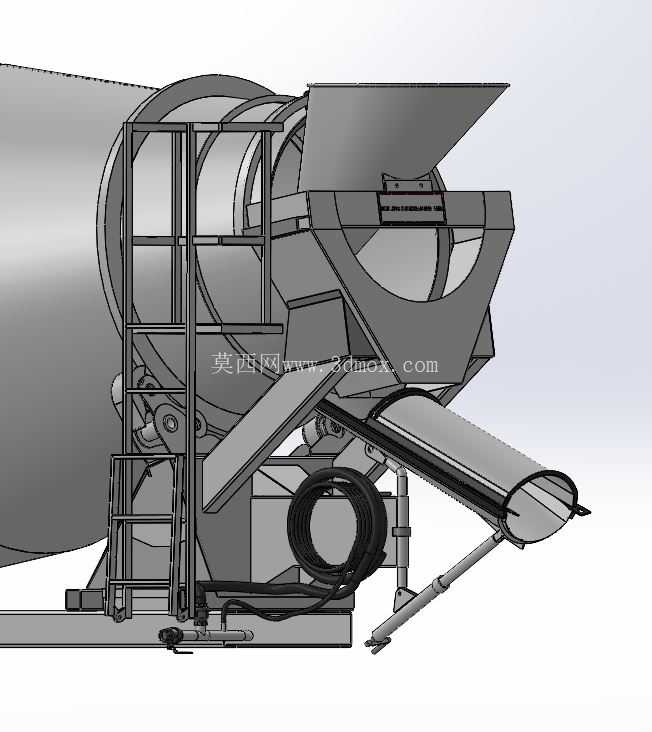

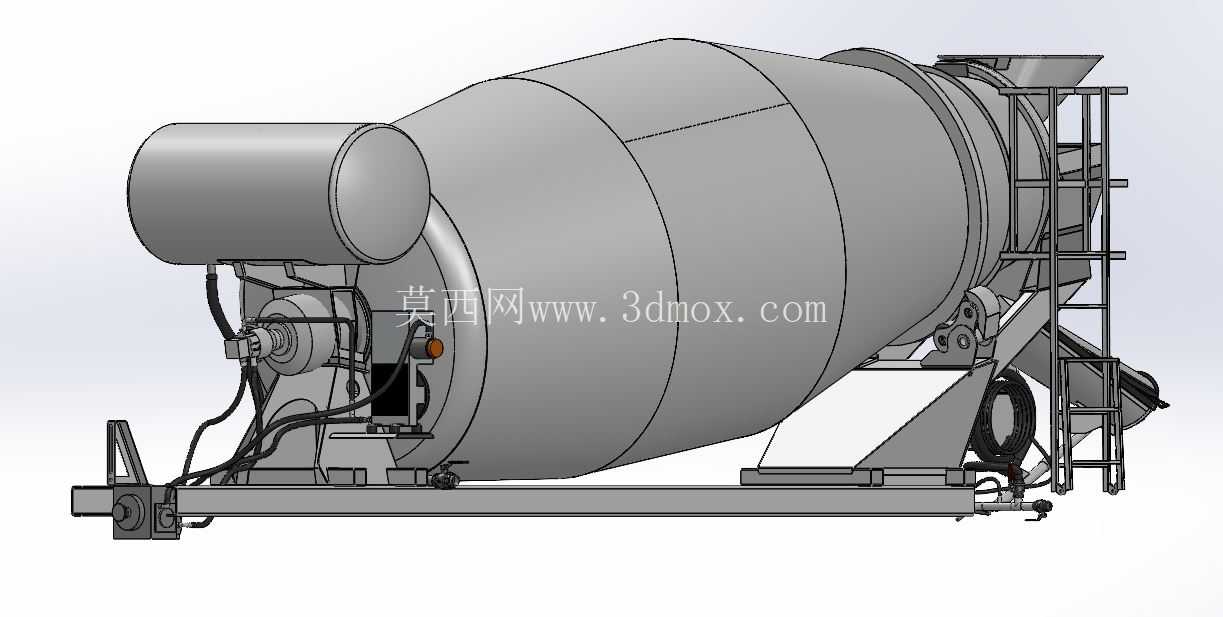

在商混站与施工现场的物料转运链路里，这款13立方米容量的搅拌运输车是衔接商混制备与现场浇筑的核心载具，日常作业覆盖城市房建项目的主体浇筑、市政道路的路面施工、乡镇基建的混凝土配送等场景，需要在不同等级的铺装路面、非铺装临时施工便道上完成行驶作业，同时要保证运输途中混凝土始终处于均匀拌合状态，避免出现离析、初凝等影响施工质量的问题。从整车结构设计来看，底盘采用多轴重载布局，前后车桥的载荷分配经过反复校核，匹配重载型钢板弹簧悬架与大尺寸载重轮胎，能够在满载13方混凝土的状态下，应对施工场地常见的坑洼路面、临时坡道等复杂路况，保证行驶过程的稳定性，避免罐体内部的混凝土因过度颠簸出现分层。上装的搅拌罐体采用变截面螺线设计，内部的螺旋叶片角度沿着罐体轴向做渐变处理，正向转动时可以完成进料、拌合动作，反向转动时能够快速均匀卸料，叶片的曲面弧度经过流体仿真验证，既可以减少混凝土在罐体内的残留量，也能在运输过程中以低转速维持混凝土的和易性，不会因为长时间转动破坏骨料级配。罐体前端的支撑结构与底盘副梁采用高强度螺栓连接，连接处设置缓冲减震垫，能够抵消车辆行驶过程中罐体转动带来的振动，避免应力集中导致的结构开裂。进出料装置布置在罐体尾部，进料斗的倾角设计兼顾了商混站出料口的接料效率与卸料时的导流效果，卸料槽的长度与翻转角度可以根据现场施工位置灵活调整，能够直接将混凝土输送到浇筑点或者泵送设备的料斗内，减少二次转运的工作量。水路系统布置在底盘侧方，水箱容量匹配长距离运输的补水需求，既可以在进料前对罐体内部做润湿处理，也能在卸料完成后快速冲洗罐体内部与进出料装置，避免残留的混凝土凝固后附着在结构表面，影响后续使用。整车的外形尺寸充分考虑了道路通行限界，罐体的最高点高度、整车宽度都符合公路货运的通行标准，同时在尾部、侧面设置了符合安全规范的防护装置与标识，满足道路行驶的安全要求。从建模逻辑来看，整车的装配层级按照底盘行驶系统、副梁连接结构、搅拌罐体总成、进出料系统、水路系统、操作机构的顺序拆分，每个子装配体的零件都还原了实际生产中的装配关系，比如轮胎与轮毂的螺栓连接、罐体滚道与托轮的配合间隙、卸料槽的铰接转动结构，都按照实际工程中的公差要求做了配合约束，能够直观呈现各部件的运动关系。在做结构校核时，重点关注了满载状态下副梁的受力分布、罐体滚道与托轮的接触应力、悬架系统的形变范围，这些参数都直接关系到设备的实际使用寿命与作业安全性，比如托轮的安装角度需要与罐体滚道的锥度完全匹配，否则会在转动过程中出现偏磨，缩短易损件的更换周期。日常作业中，这类搅拌车需要在商混站完成装料后，按照规定的行驶路线在混凝土初凝时间内抵达施工现场，运输过程中罐体保持恒定的低转速转动，抵达现场后根据施工需求调整转速完成卸料，整个流程中各部件的协同稳定性直接决定了配送效率与混凝土质量，建模过程中对这些功能对应的结构都做了精准还原，能够为后续的结构优化、改装设计、教学演示提供准确的三维参考。
