50立方散装动物饲料运输罐式半挂拖车

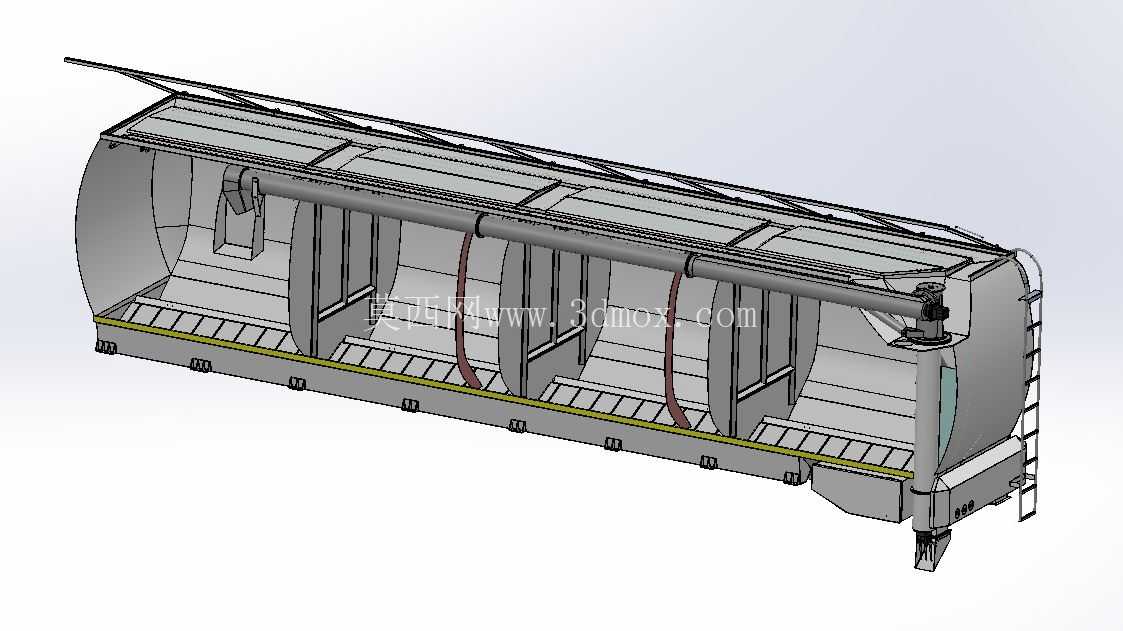

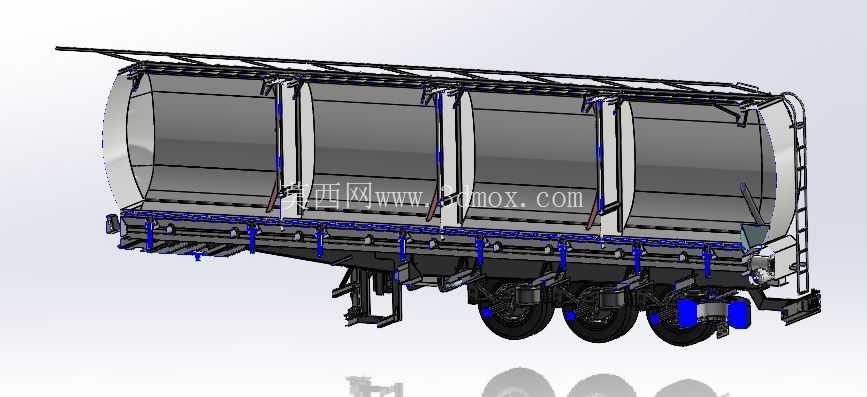

　　这款50立方容量的散装饲料运输拖车，主要面向规模化畜禽养殖企业、饲料生产加工端的成品料转运场景，替代传统袋装饲料的装卸运输模式，解决袋装物料装卸人力成本高、运输过程易受潮污损、卸料残留难清理的行业痛点。从结构设计逻辑来看，罐体采用卧式多仓分隔布局，沿罐体长度方向设置四道垂直隔板，将整个容积分隔为五个独立储料仓，可同时装载不同配方、不同品类的饲料成品，避免不同物料混料影响饲喂配比，每个独立仓体底部均设置独立的出料控制闸门，可根据卸料需求单独开启对应仓室，实现分品种卸料作业。

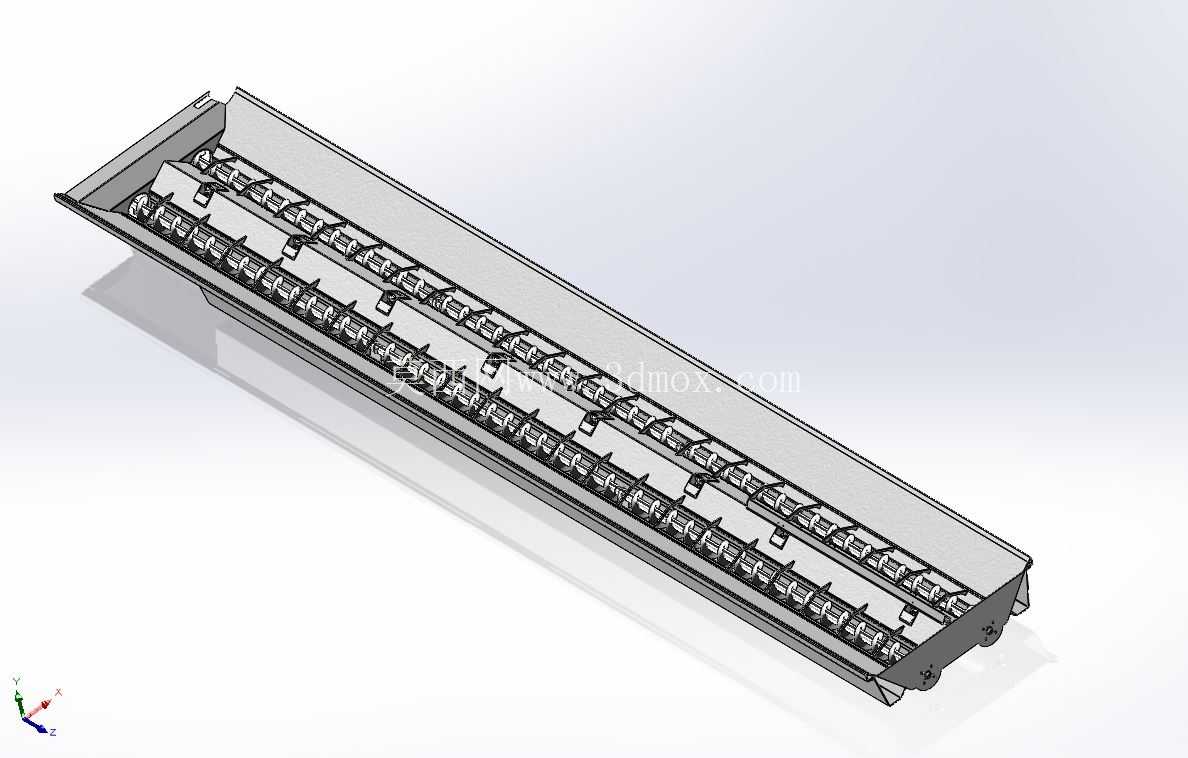

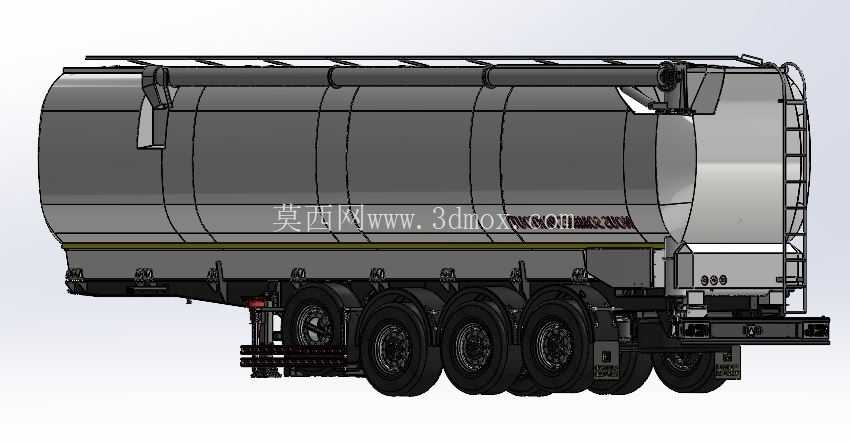

　　罐体顶部设置通长的防滑走台与可翻转防护栏杆，满足人员登顶检查、维护进料口的作业安全要求，进料口采用带密封条的压紧式舱盖，关闭后可实现罐体密封，避免运输过程中雨水渗入导致饲料霉变，同时减少运输途中的物料抛洒损耗。罐体内部沿长度方向布置水平螺旋输送主轴，主轴上焊接连续式螺旋叶片，叶片边缘与罐体内壁预留15mm的安全间隙，避免运转过程中叶片刮蹭罐壁产生金属碎屑污染饲料，螺旋轴的支撑采用带密封座的外置轴承结构，轴承座设置在罐体外部，避免饲料粉尘进入轴承滚道造成磨损，同时方便日常维护时的润滑与轴承更换作业。

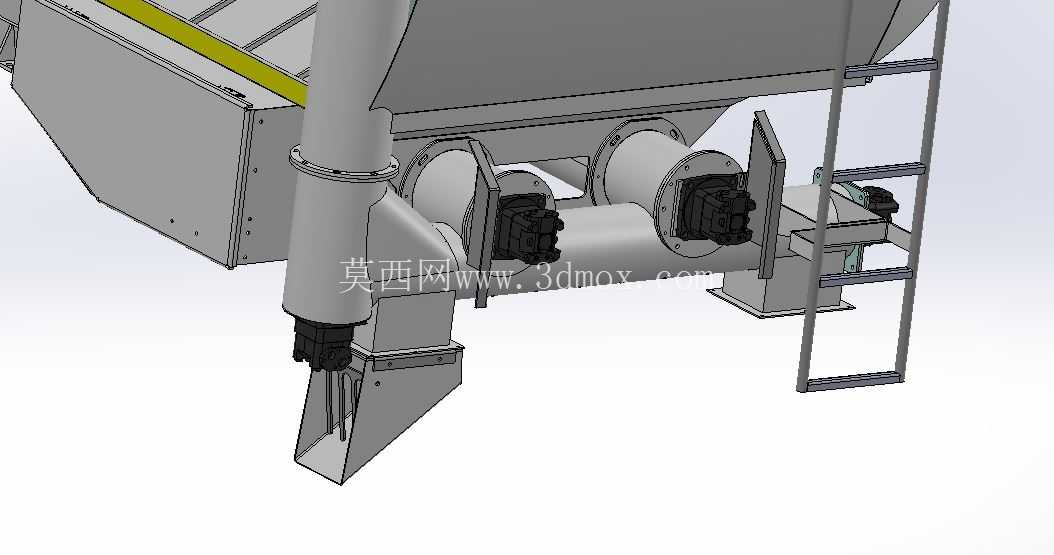

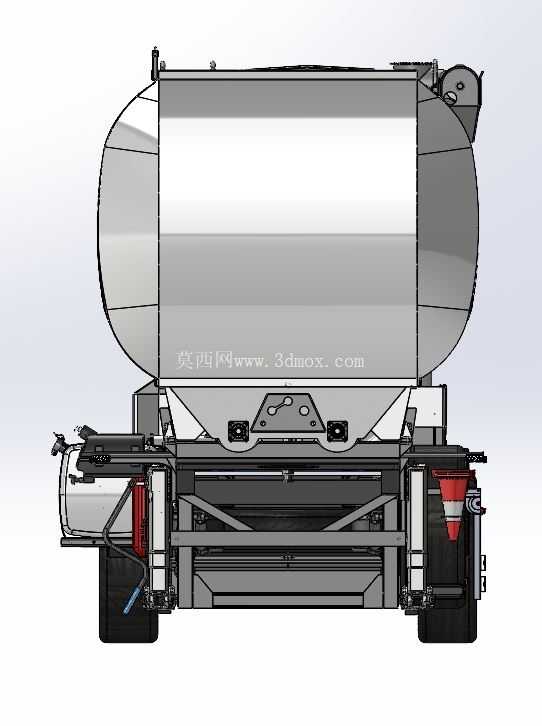

　　罐体尾部设置垂直螺旋输送臂，输送臂可绕尾部回转支座实现180度水平回转，同时可通过液压油缸驱动实现-10度到60度的俯仰角度调节，可适配不同高度的储料塔进料口，无需额外配置提升设备即可完成卸料作业，垂直螺旋与水平螺旋的衔接位置设置弧形过渡导料槽，避免物料在转角位置卡滞残留，螺旋叶片与输送管壁的间隙控制在8mm以内，保证粉状、颗粒状饲料的输送效率，减少输送过程中的物料破碎率。

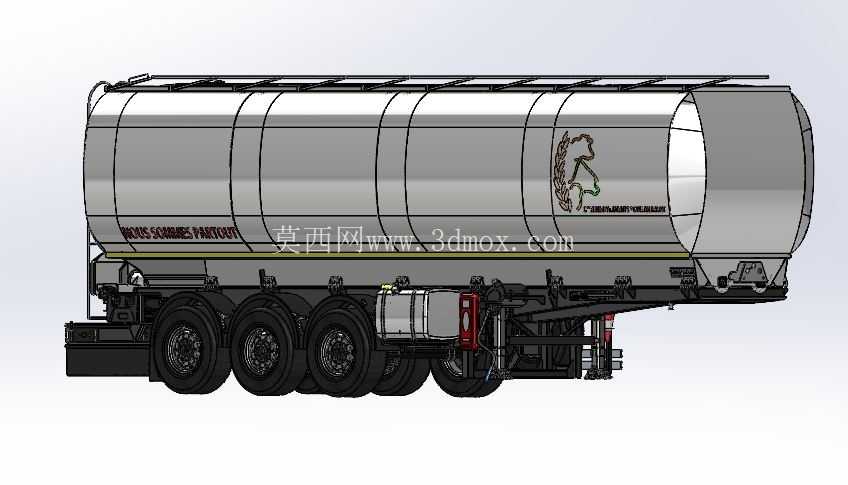

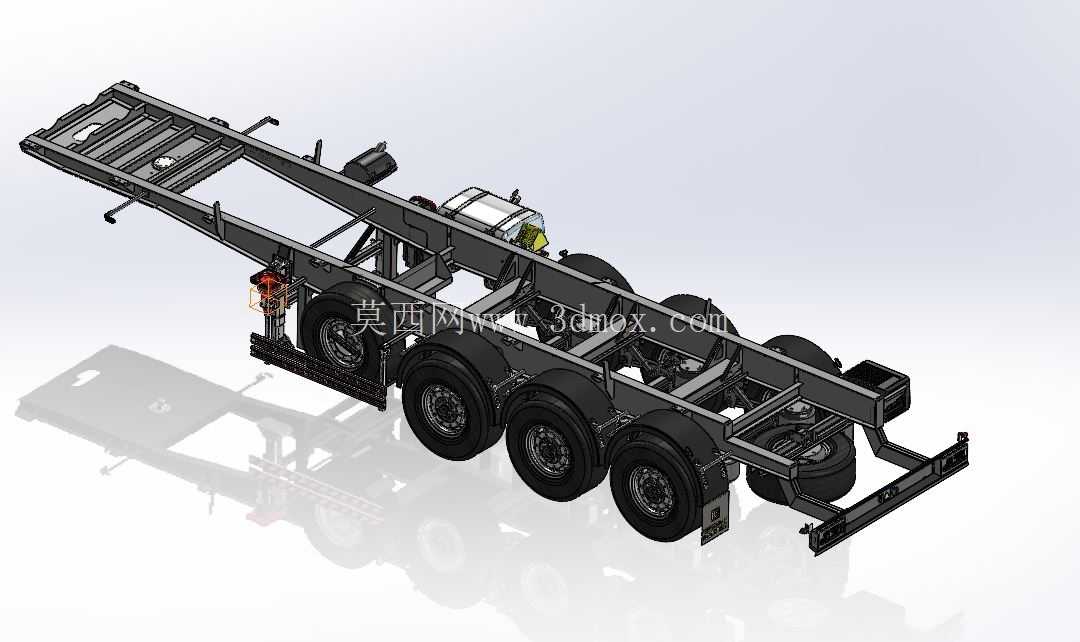

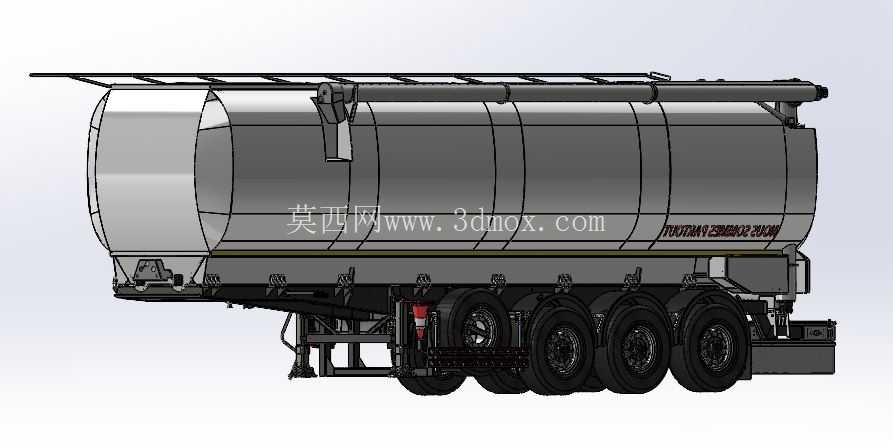

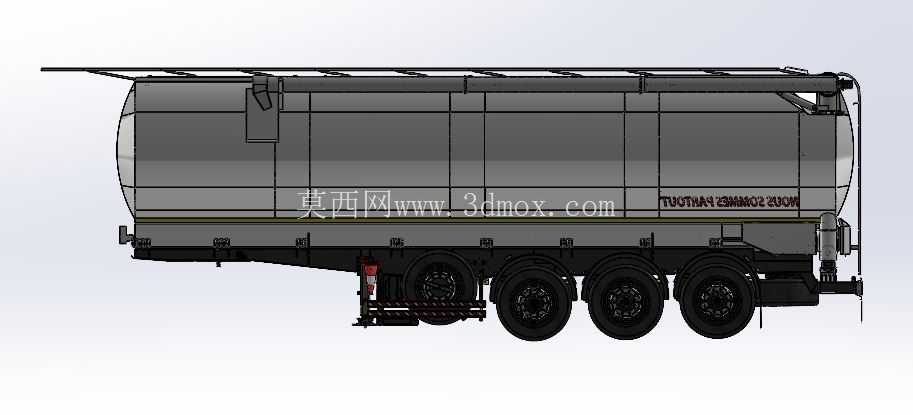

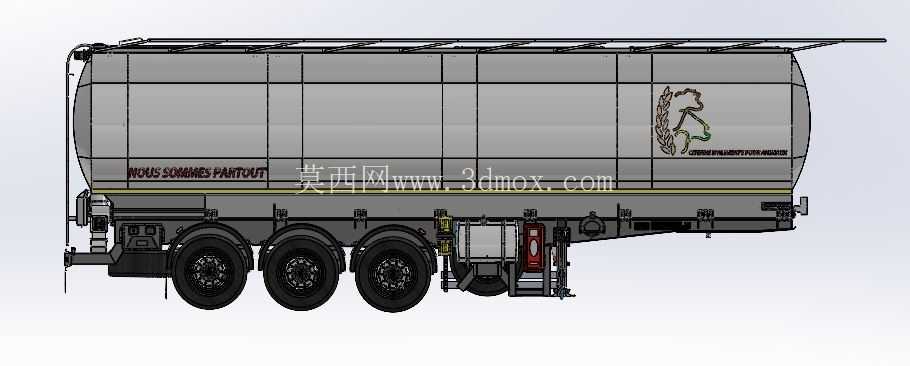

　　从安装边界与尺寸适配来看，罐体整体长度适配常规三轴半挂底盘的安装孔位，罐体底部的纵梁采用标准槽钢结构，与底盘大梁的连接位置预留通用的U型螺栓安装孔，可直接匹配市面主流的散装饲料车半挂底盘，无需对底盘进行额外改装。罐体底部距离地面的安装高度满足GB1589规定的半挂列车外廓尺寸要求，整车高度控制在4米以内，满足常规道路的通行限高要求，尾部输送臂在收回状态下通过锁止机构固定在罐体侧面，不会超出整车的宽度边界，避免运输过程中发生刮碰。

　　在细节设计上，罐体内壁所有焊接位置均打磨至圆弧过渡，不存在直角积料死角，每次卸料完成后残留的饲料量可控制在总容积的0.1%以内，避免残留饲料长期存积发生霉变，影响后续运输的饲料品质。罐体侧面设置爬梯，从底盘平台直通顶部走台，爬梯踏步采用防滑花纹板制作，踏步间距控制在300mm，符合人员攀爬的人机工程要求。罐体底部设置多个快速卸料口，可在需要快速清仓或者设备故障时，通过底部卸料口完成剩余物料的排出，不需要启动螺旋输送系统。整车的液压管路采用高压胶管布置，管路走向沿罐体纵梁内侧固定，避免运输过程中被飞溅的石子击打损坏，液压系统的控制阀组集中布置在尾部操作平台位置，操作人员站在地面即可完成所有卸料动作的操作，不需要登高作业，降低操作安全风险。

　　这类设备的三维建模过程中，需要重点关注螺旋叶片的连续曲面建模精度，保证螺旋导程的一致性，避免后续工程出图时叶片展开尺寸出现误差，同时要校核罐体内部隔板的加强筋布置，保证满载状态下罐体的刚度，避免运输过程中因路面颠簸导致隔板变形，影响闸门的正常开闭。另外需要预留螺旋驱动装置的安装空间，驱动装置与螺旋轴的连接采用联轴器直连，要保证两者的同轴度公差在允许范围内，避免运转过程中出现振动异响。
