带驱动电机的斜齿轮螺旋减速传动装置

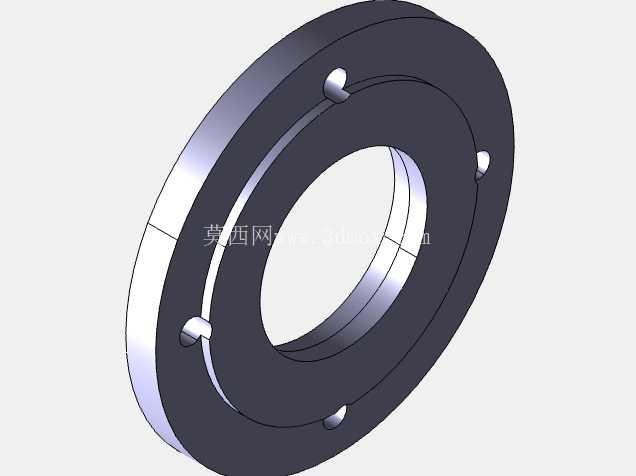

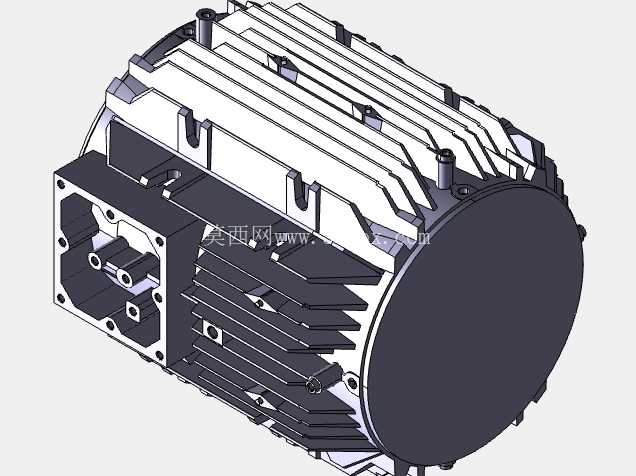

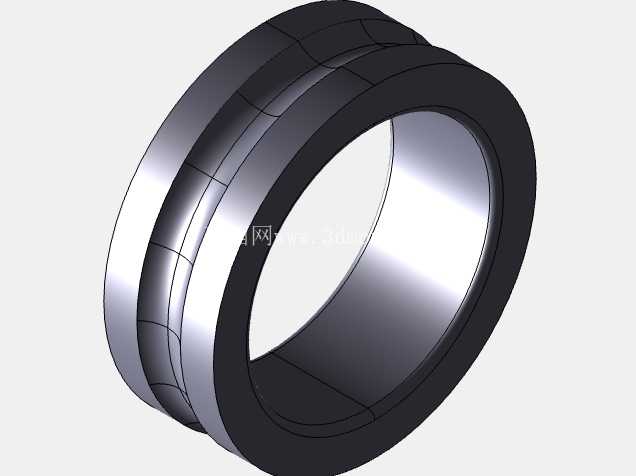

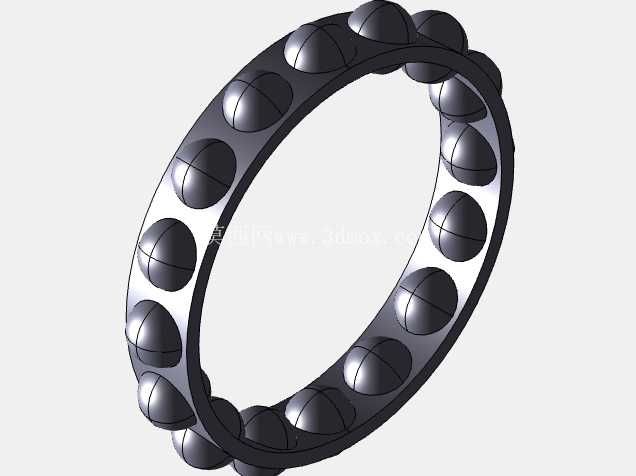

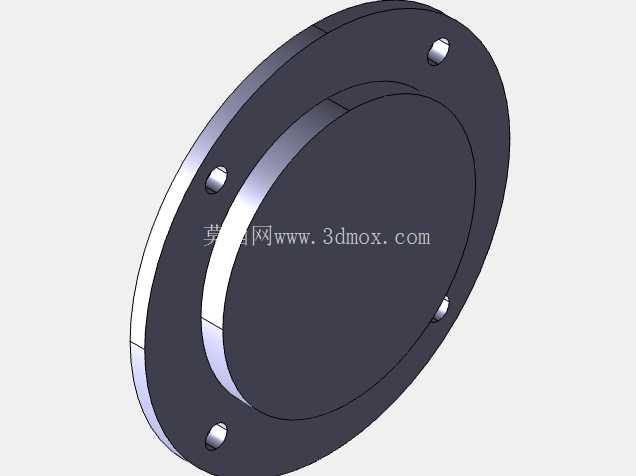

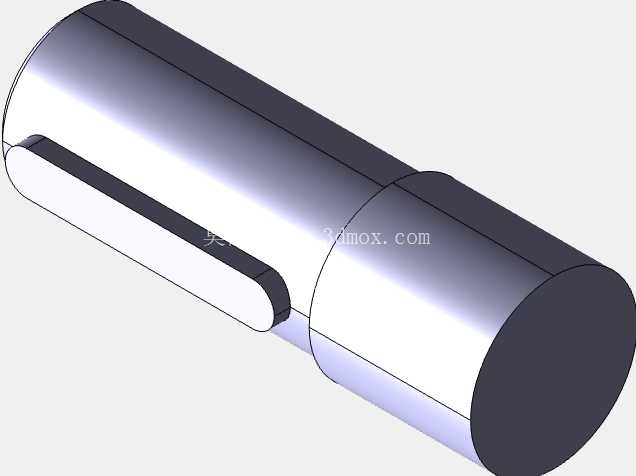

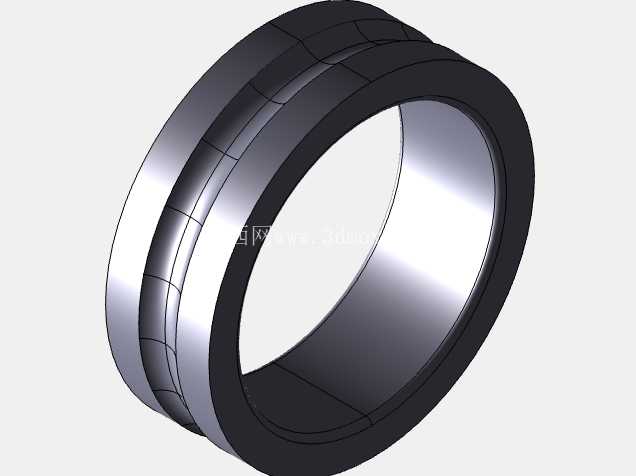

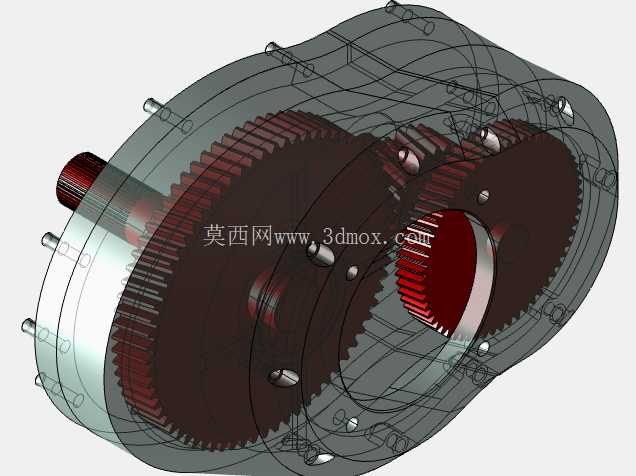

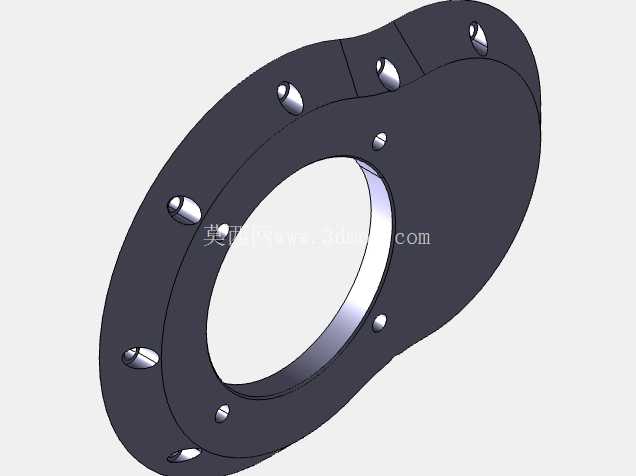

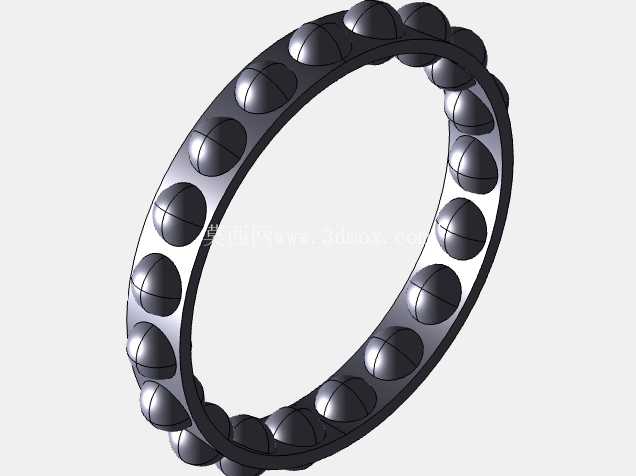

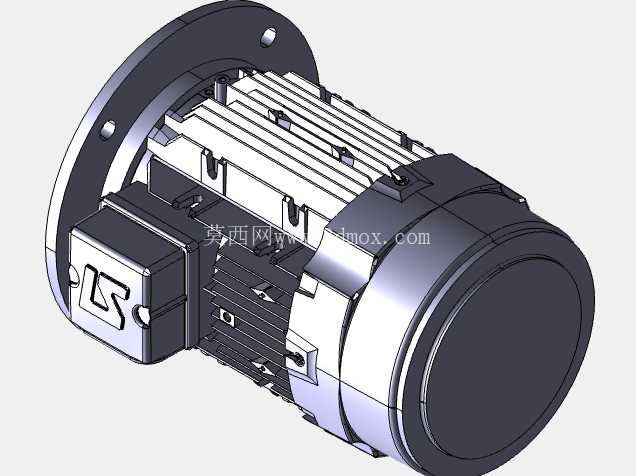

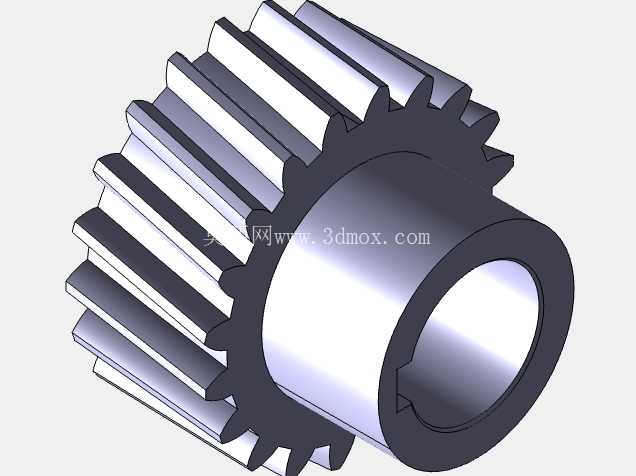

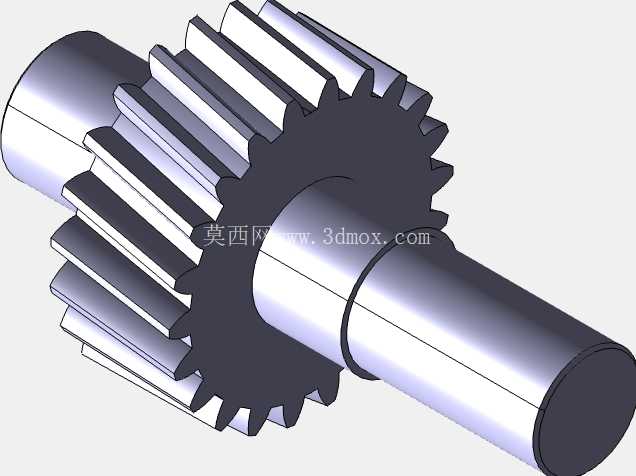

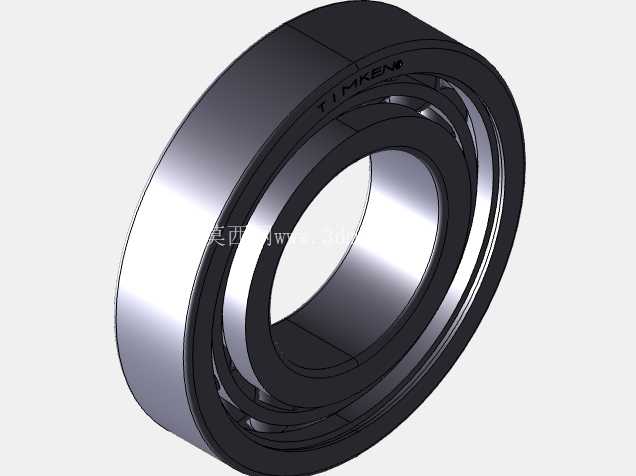

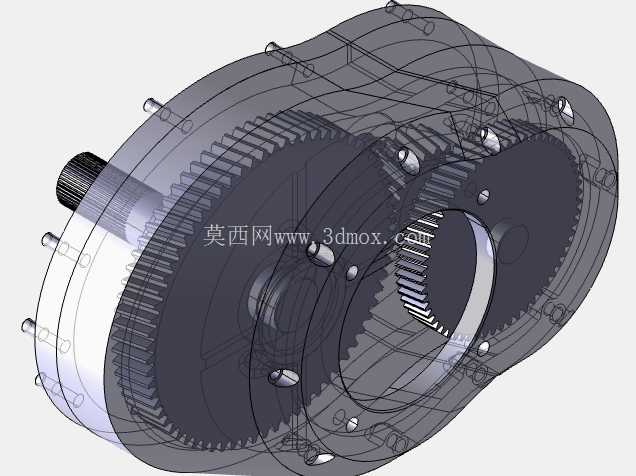

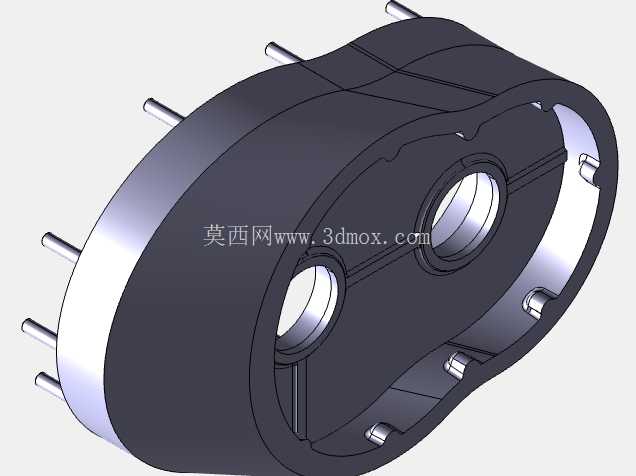

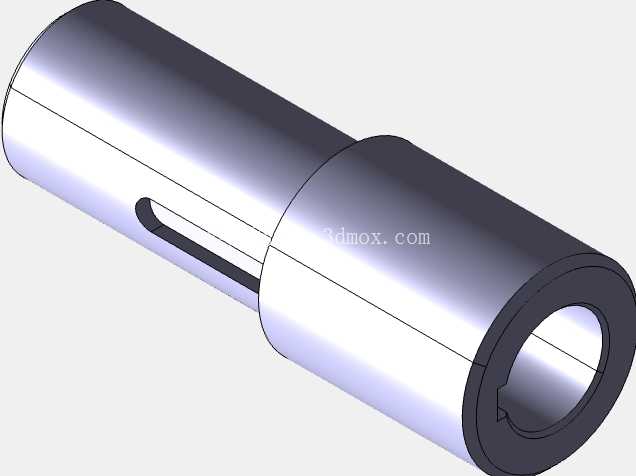

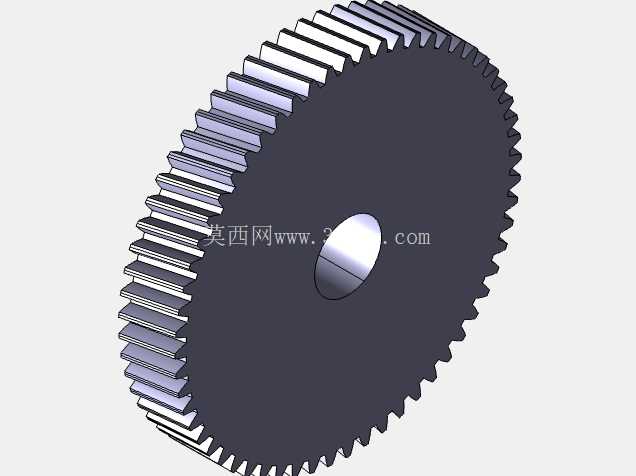

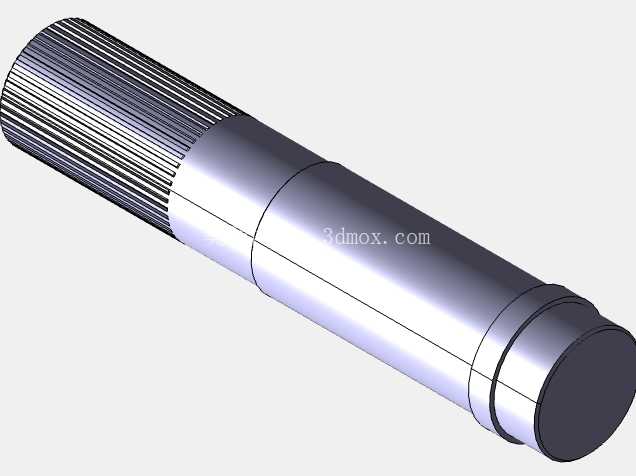

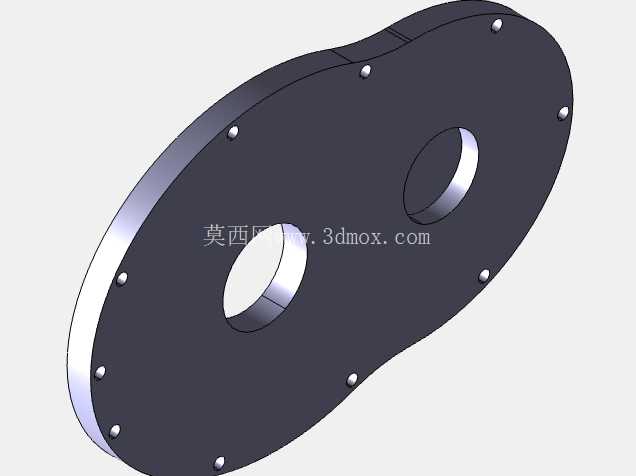

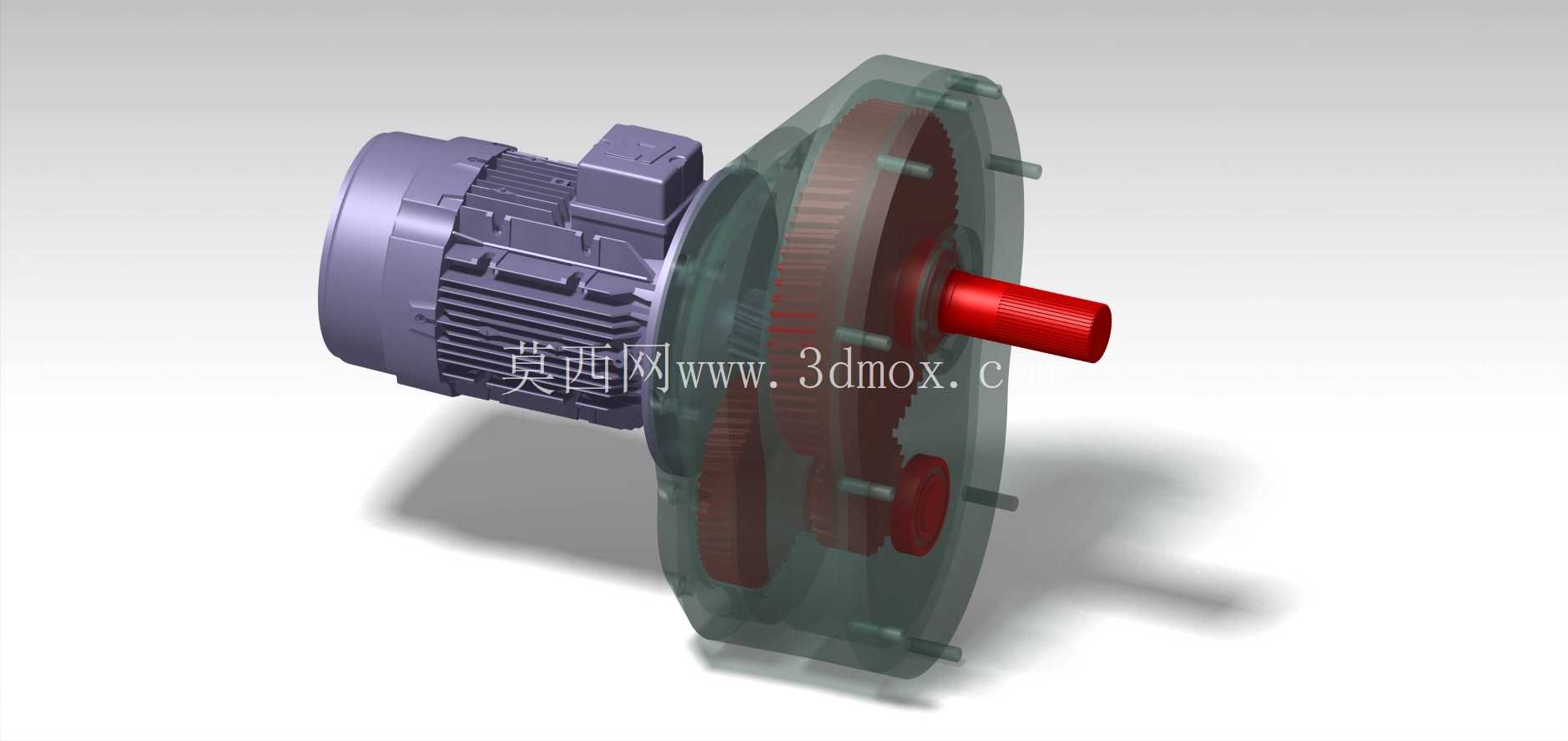

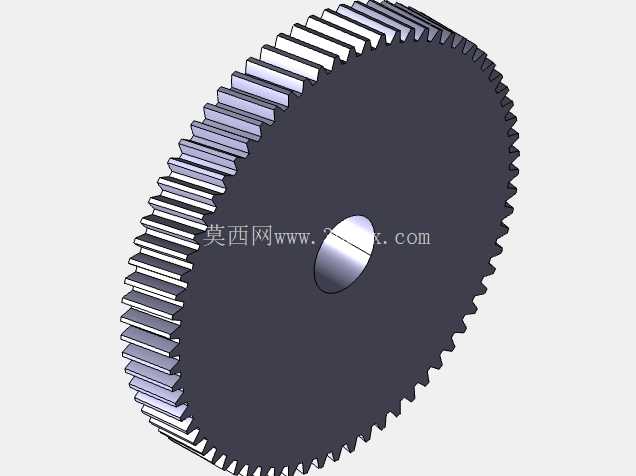

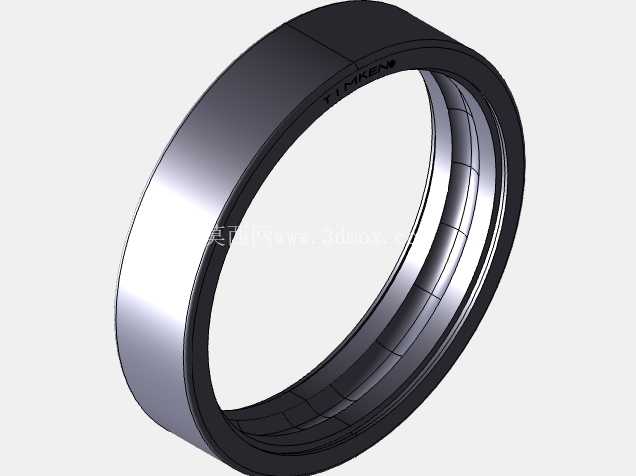

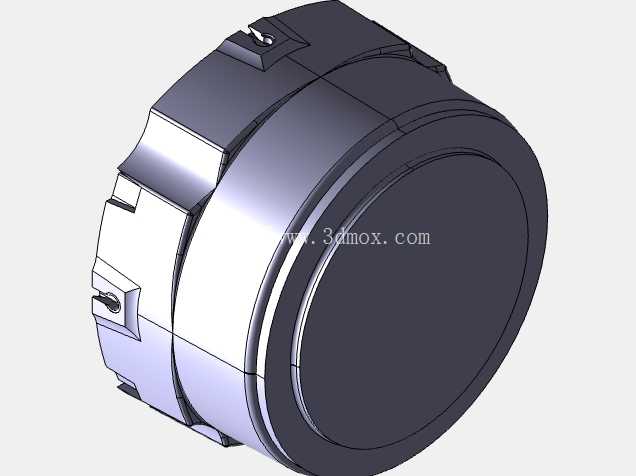

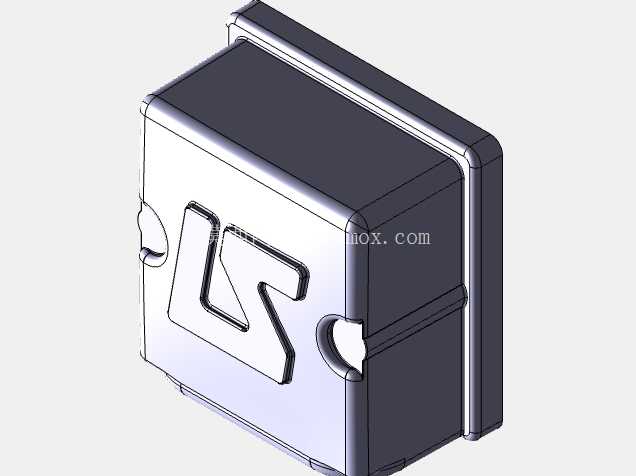

这套斜齿轮螺旋减速传动装置，常被配套在中小功率工业输送线、小型自动化加工专机、食品包装辅机这类需要低转速大扭矩输出的工况里，很多现场做设备改造的工程师，在遇到原驱动系统转速过高、输出扭矩不足以带动负载的情况时，都会优先选用这类集成式减速结构，不用额外做复杂的传动连接设计，能大幅缩短现场改机的周期。从实际使用场景来看，这类减速装置的输入端直接和驱动电机的输出轴做同轴配合，不需要额外加装联轴器或者过渡连接座，电机端的法兰直接和减速箱的壳体端面对接锁附，安装时只需要保证对接面的同轴度公差在0.02mm以内，就能避免运行过程中出现齿轮偏载、轴端窜动的问题。很多新手工程师在选型时容易忽略安装边界的尺寸校核，这套结构的减速箱壳体采用法兰式安装结构，输出轴为单出轴实心结构，轴端做了标准平键槽设计，安装时要提前核对输出轴的轴径、键槽宽度和被驱动部件的连接孔尺寸是否匹配，同时要预留出电机尾部的接线空间，避免现场布线时出现线缆弯折半径不足、和周边机架结构干涉的问题。从设计思路来看，这套结构采用斜齿轮啮合传动，相比直齿轮传动结构，斜齿轮的轮齿啮合过程是逐步切入切出的，重合度更高，运行时的冲击、振动和噪音都会明显降低，适合在对运行平稳性有一定要求的工况下使用，比如车间内的连续运行输送设备，不会因为传动噪音过大影响车间作业环境。内部的齿轮组采用三级减速排布？不对，从透明壳体展示的内部结构来看，是两级斜齿轮减速结构，输入端的小齿轮直接和电机轴集成，带动中间轴上的大斜齿轮，中间轴上的小齿轮再带动输出轴端的大斜齿轮，最终实现设定的传动比，把电机的高转速低扭矩输出，转换成输出端的低转速大扭矩输出，匹配负载端的运行需求。在结构设计上，减速箱的壳体采用一体化铸造成型后做精加工处理，壳体上预留了齿轮轴的安装轴承位，轴承位的公差采用基孔制过渡配合，既能保证轴承外圈的固定可靠性，又能避免装配时轴承出现压装变形，影响运行精度。壳体的结合面做了密封槽设计，装配时加装密封胶圈就能防止内部润滑油泄漏，同时避免外部的粉尘、水汽进入箱体内部磨损齿轮和轴承，适合在多粉尘的普通车间环境下长期运行。很多现场维护人员在保养这类减速箱时，容易忽略润滑油的标号选择，这类斜齿轮减速结构要选用对应粘度的工业齿轮油，初次运行满一定时长后要及时更换润滑油，清理箱体内部的齿轮磨损碎屑，避免碎屑卡在齿轮啮合面造成齿面点蚀、磨损加剧的问题。从安装适配性来看，这套集成电机的减速结构不需要额外做电机安装支架，整体的轴向尺寸更紧凑，对于安装空间局促的设备场景非常友好，比如一些小型自动化设备的机架内部，留给传动部件的安装空间有限，这种同轴式集成减速结构就比平行轴减速结构更节省安装空间，不需要额外预留齿轮组的侧向排布空间。在实际选型匹配时，要根据负载的实际运行扭矩、运行转速、每日运行时长来确认减速装置的额定参数，不能只看传动比匹配就直接选用，要核算齿轮的接触强度、轴的抗扭强度是否满足长期运行的负载要求，避免出现过载断齿、轴断裂的故障。另外输出轴的径向承载能力也要提前核对，如果被驱动部件是带轮、链轮这类会产生径向载荷的结构，要确认输出轴的允许径向载荷是否在设计范围内，必要时要加装额外的支撑轴承座，避免轴端承受过大径向力造成轴承过早损坏、轴弯曲变形的问题。这套结构的透明壳体展示版本，能很直观地看到内部齿轮的啮合位置、轴系的排布方式，对于刚接触减速传动结构的设计人员来说，能很清晰地理解同轴式斜齿轮减速箱的内部构造，在做类似结构的三维建模时，可以参考这种轴系的排布逻辑、壳体的加强筋设计位置——壳体外部的加强筋设置在轴承位对应的外侧，既能提升壳体的结构刚性，避免轴承位受载变形，又不会过多增加壳体的整体重量，兼顾了结构强度和轻量化的设计需求。在做装配设计时，还要注意齿轮侧隙的控制，斜齿轮传动的侧隙要根据运行转速、齿轮精度等级调整到合理范围，侧隙过大会造成传动换向时的冲击，侧隙过小则会导致齿轮运行时卡滞、润滑不良，加剧齿面磨损。
