20串100A电动车锂电池管理模块结构

这款BMS模块是针对20串磷酸铁锂或三元锂电池组开发的核心管控部件，额定持续工作电流可达100A，主要适配低速电动汽车、电动两轮/三轮车、小型储能电站等场景的电池组配套使用，核心作用是实时采集每一串电芯的电压、整组电流以及电池包温度数据，在充放电全流程中执行过充保护、过放保护、过流保护、短路保护、温度保护等管控逻辑，避免电芯出现过压欠压、过流发热导致的寿命衰减甚至安全隐患，同时可实现电芯间的电压均衡，保障整组电池充放电一致性，提升电池组整体可用容量与循环寿命。

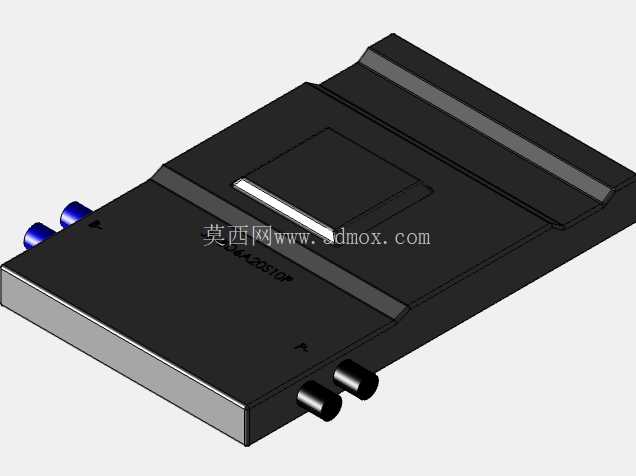

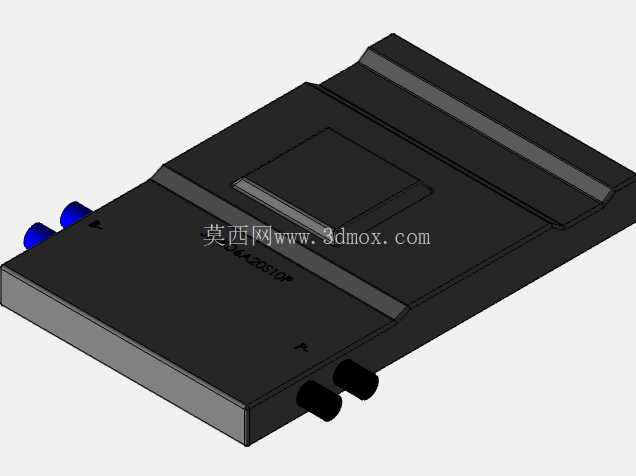

从结构设计来看，模块整体采用扁平式长方体壳体布局，壳体选用阻燃ABS材质注塑成型，表面做细磨砂处理，兼顾绝缘性能与结构强度，同时能在紧凑的电池包安装空间内减少占用体积。壳体侧面预留两个大电流接线柱，分别作为电池组总正、总负的功率输出接口，接线柱采用铜质镀镍材质，降低大电流通过时的接触电阻，避免长期大电流工作出现接线端发热氧化的问题；另一侧预留通讯接插端口，可对接整车控制器或者储能系统的上位机，传输电池组的实时状态数据，满足不同场景的通讯交互需求。壳体上盖设计有内凹的标识区域，可丝印型号、接线定义、警示标识等内容，安装时无需额外粘贴标签，避免长期使用后标签脱落导致接线错误。

在安装边界设计上，模块壳体边缘做了4个安装固定孔位，孔位内嵌铜质螺母，可通过M3螺丝直接固定在电池包内部的安装支架上，固定孔位周边做了加厚处理，避免安装时螺丝锁紧力过大导致壳体开裂。模块整体厚度控制在较低水平，可直接贴装在电池组的侧面空隙位置，不需要额外预留过大的安装空间，适配多数紧凑布局的电池包内部结构。功率接线柱的位置做了凸起的绝缘挡墙，避免安装时接线端子意外触碰相邻部件造成短路风险，通讯接口采用带锁扣的接插件，车辆行驶过程中出现振动也不会出现接插件松脱的问题，保障信号传输稳定。

从实际工程应用角度出发，这款BMS的结构设计充分考虑了车载场景的振动、温变等使用环境，壳体接缝处做了卡扣加超声波焊接的密封处理，可抵御电池包内部可能出现的凝露、少量灰尘侵入，提升模块在复杂工况下的工作可靠性。内部PCB板与壳体之间预留了导热垫安装位，可将板上功率MOS管、采样电阻等发热元件的热量传导到壳体上，再通过壳体与电池包支架的接触实现被动散热，在100A持续放电的工况下也能将元件温度控制在合理范围内，不需要额外加装散热风扇，减少了故障点同时降低了自身功耗。采样线束的走线槽在壳体内部做了预留，生产组装时可将采样线顺着走线槽排布，避免线束杂乱挤压造成功率元件短路，同时也能提升组装生产的效率，减少人工布线的出错概率。

在功能适配层面，该模块的参数匹配20串电芯的电压区间，可兼容三元锂与磷酸铁锂两种主流电芯类型，通过上位机配置即可切换保护阈值，不需要更换硬件，能覆盖多数同规格电池包的使用需求。大电流通路的铜排走线在PCB上做了加厚镀锡处理，载流能力满足100A持续工作、短时间峰值电流冲击的要求，不会出现铜箔过热起翘的问题。整体结构没有多余的冗余设计，所有空间都用来布置功率元件与采样电路，在保证电气安全间隙的前提下尽可能压缩整体体积，适配更多不同尺寸的电池包安装场景，不管是新开发电池包的配套选型，还是旧电池包的BMS替换升级，都能通过调整安装支架的方式完成适配，不需要对电池包整体结构做大幅改动。
