8mm底座1W至5W功率山宗圆形LED灯珠结构

做车载照明配套结构设计快八年，这类小功率贴片式大功率LED是经常要对接的核心发光元件，这次拆解建模的这款8mm安装底座规格的圆形灯珠，覆盖1W、3W、5W三个常用功率段，不管是做车内阅读灯辅助光源、车门迎宾灯投射光源，还是车外小范围示宽灯补光、车载装饰灯组的发光单元，都能匹配对应的功率选型，不用反复调整安装位的结构预留。

从实际装车应用的场景来看，这类带弯折金属引脚的灯珠，和常规直插或者平贴焊盘的灯珠最大的区别，就是引脚的成型结构是提前做了冲压折弯的，安装的时候不需要额外对引脚做二次弯折加工，能直接卡在PCB板对应的定位槽里过回流焊，既减少了生产线上的手工整形工序，也能避免人工弯折引脚时造成的支架应力损伤，降低后期使用中引脚脱焊、接触不良的故障率。我之前做某款车型的门灯项目时，一开始选的是普通平引脚的大功率灯珠，生产线反馈焊盘对位效率低，而且有近3%的产品因为引脚弯折角度不一致，焊后出现灯珠歪斜、发光角度偏移的问题，换成这种预成型冲压引脚的灯珠之后，对位效率提了近四成，不良率直接降到了0.3%以内，这也是这类冲压成型支架灯珠在车载照明里越来越常用的原因。

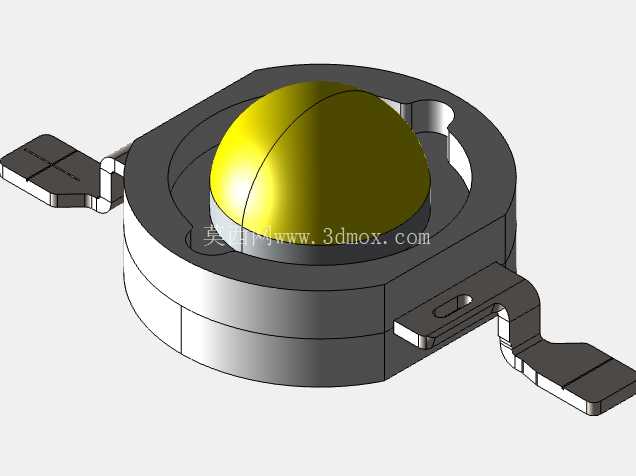

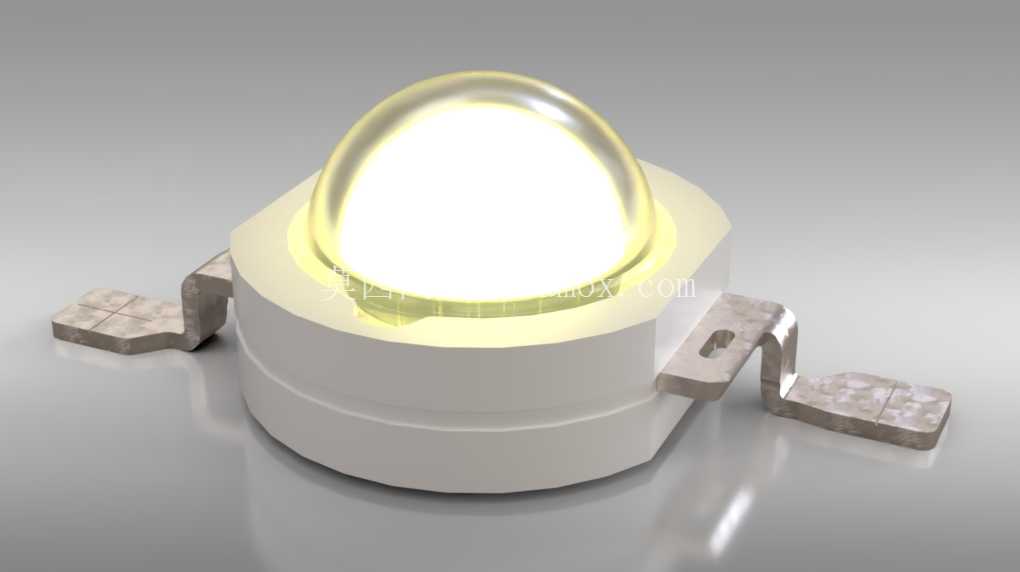

说回结构设计本身，这款灯珠的核心发光区是半球形的硅胶透镜，透镜的弧度是经过光学配光设计的，出光角度大概在120度左右，和常规平面封装的LED比，半球透镜能把芯片发出的侧方光线更多地汇聚到正向出光面，减少光线在支架内部的漫反射损耗，同样功率下的中心照度能高15%左右。建模的时候要特别注意透镜和陶瓷基座的配合公差，透镜底部的环形凸台和基座上的环形凹槽是过盈配合，过盈量控制在0.05mm到0.08mm之间，既能保证封装后的密封性，避免水汽进入芯片区造成光衰过快，也不会因为过盈量太大撑裂陶瓷基座。我之前有个同事做类似灯珠的建模时，没注意这个配合公差，按间隙配合画的结构，打样出来的样品做高低温循环测试的时候，透镜直接脱落了，后来调整了配合尺寸才解决问题。

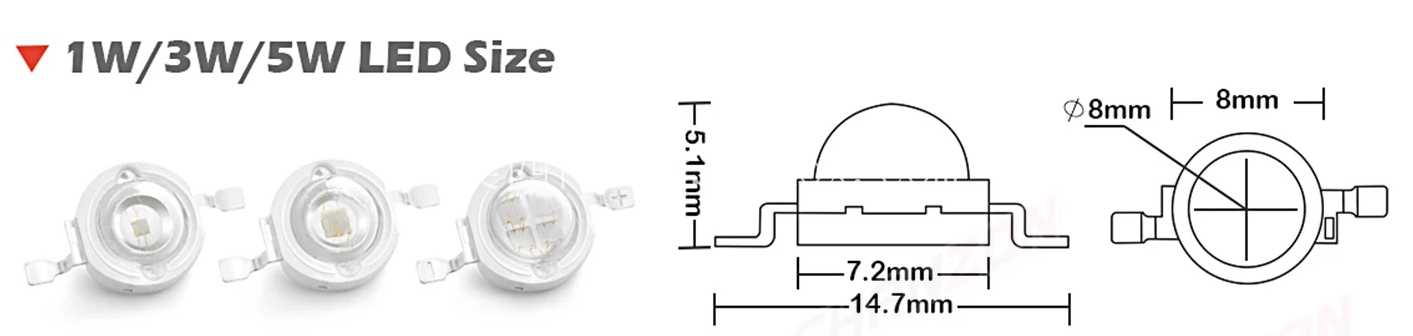

安装边界这块，这款灯珠的基座直径是8mm，总高度从基座底部到透镜顶点是4.2mm，两个引脚的中心距是6.5mm，引脚的厚度是0.3mm，每个引脚上都开了一个1mm宽的定位缺口，焊盘设计的时候要对应做上定位凸点，焊锡融化的时候灯珠不会因为表面张力偏移位置。做结构预留的时候，灯珠周围要留出至少1mm的散热间隙，因为5W功率的灯珠满负荷工作时结温能到120度，如果周围离塑料结构件太近，长期高温烘烤会让塑料件老化变脆，甚至出现发黄开裂的问题。另外引脚的折弯高度是1.2mm，这个尺寸是和1.6mm厚度的标准PCB板匹配的，焊完之后灯珠基座底部和PCB板表面之间会有0.4mm的间隙，这个间隙是用来填充导热硅脂的，能把芯片工作时产生的热量通过基座传导到PCB的铜箔散热层上，比直接悬空贴装的散热效率高近25%。

从冲压模具设计的角度看，这款灯珠的金属支架是连续模冲压出来的，材料用的是0.3mm厚的镀银铜带，先冲切出支架的外形，再折弯成需要的引脚形状，最后做表面镀银处理，镀银层的厚度控制在3μm到5μm之间，既能保证良好的导电性能，也能避免铜带氧化造成焊接不良。建模的时候要把支架上的冲压圆角做出来，折弯处的内R角是0.15mm，这个圆角是冲压时的自然成型圆角，如果画成直角的话，实际生产的时候会出现应力集中，引脚弯折处容易断裂，而且模具的折弯冲头也容易崩损。之前帮客户做类似支架的模具评审时，就见过设计员把折弯处画成直角，试模的时候冲头打了不到一千模就崩了，后来改成R0.15的圆角，模具寿命直接提了十倍都不止。

实际选型的时候，三个功率段的灯珠基座外形尺寸是完全一致的，只是内部搭载的LED芯片尺寸不一样，1W的用的是30mil的芯片，3W的是45mil，5W的是55mil，所以做产品设计的时候，可以把三个功率的灯珠做成通用安装位，只需要根据照明亮度需求换对应的灯珠就行，不用重新开PCB或者调整外壳结构，能大幅减少产品的开模成本和物料种类。另外要注意的是，这款灯珠的透镜是硅胶材质，硬度比较低，组装的时候不能用硬物触碰透镜表面，不然会留下划痕影响出光效果，做组装工装的时候要设计对应的避让结构，压装的时候只能接触陶瓷基座的边缘，不能压到透镜部分。

还有个容易被忽略的细节，就是灯珠的极性标识，其中一个引脚上冲了一个小的凸点，对应的是负极，建模的时候要把这个凸点做出来，生产的时候不管是人工贴片还是机器视觉贴片，都能快速识别极性，避免贴反造成灯珠不亮。我之前接触过一个小厂做的同类灯珠，没做极性标识，生产线贴反了近两千片，最后全部返工，损失不小，这种小的结构细节，在批量生产的时候对良率的影响其实很大。

总的来说，这类预成型冲压支架的大功率LED，核心优势就是安装便捷、散热性能好、配光均匀，不管是车载照明、工业设备指示灯，还是小型民用照明产品里都有很广的应用，建模的时候把各个配合尺寸、安装边界、冲压工艺细节还原准确，后续不管是做模具设计、PCB Layout还是产品结构验证，都能直接用，不会出现和实际物料不符的问题。
