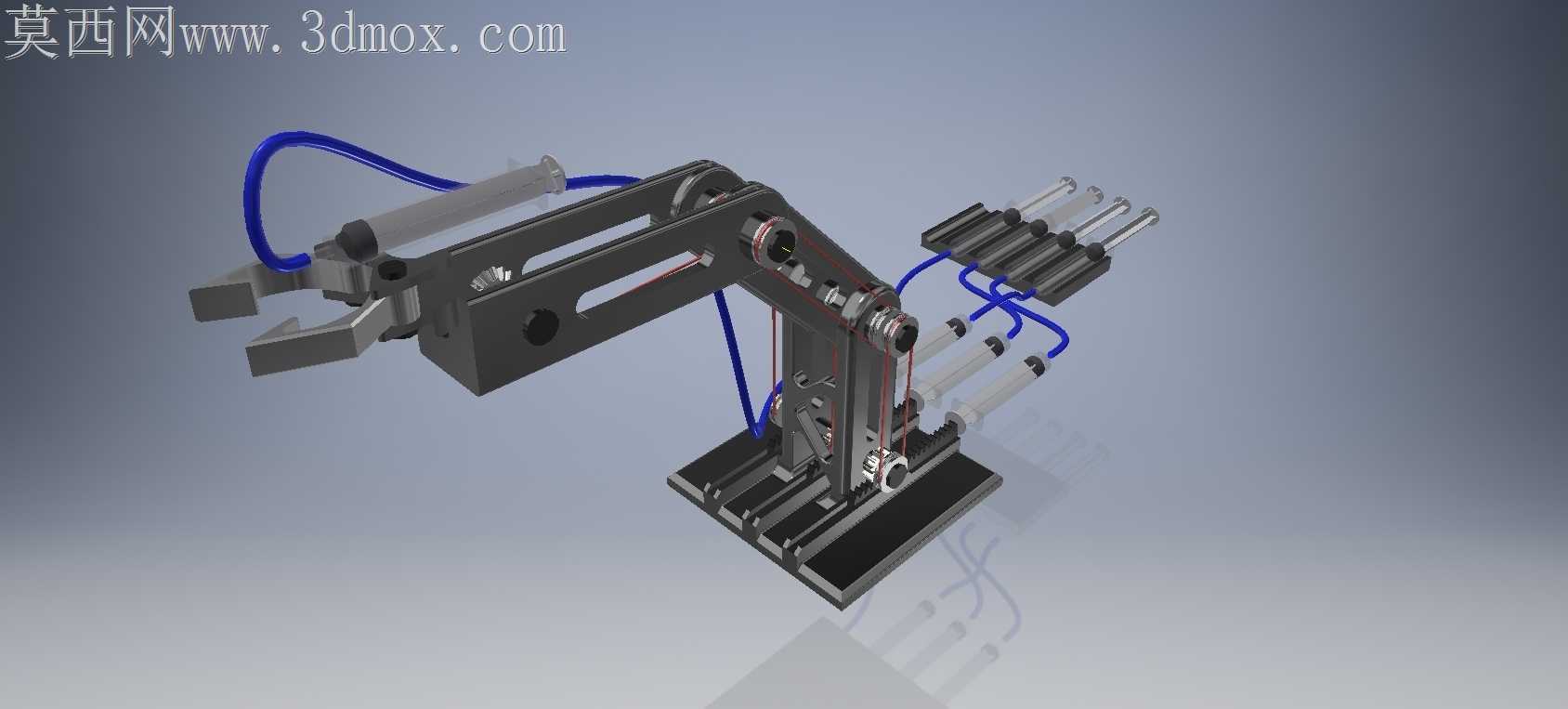

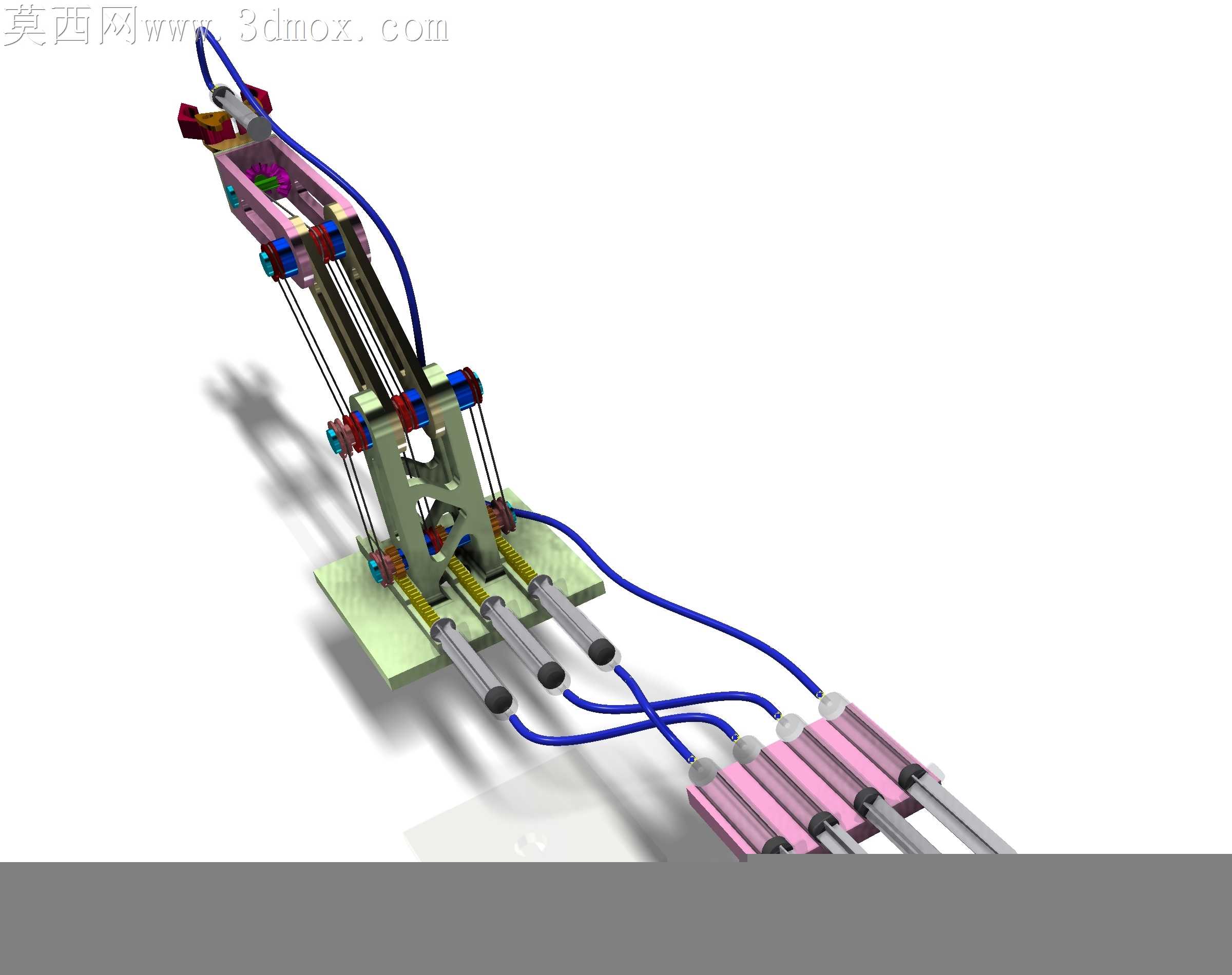

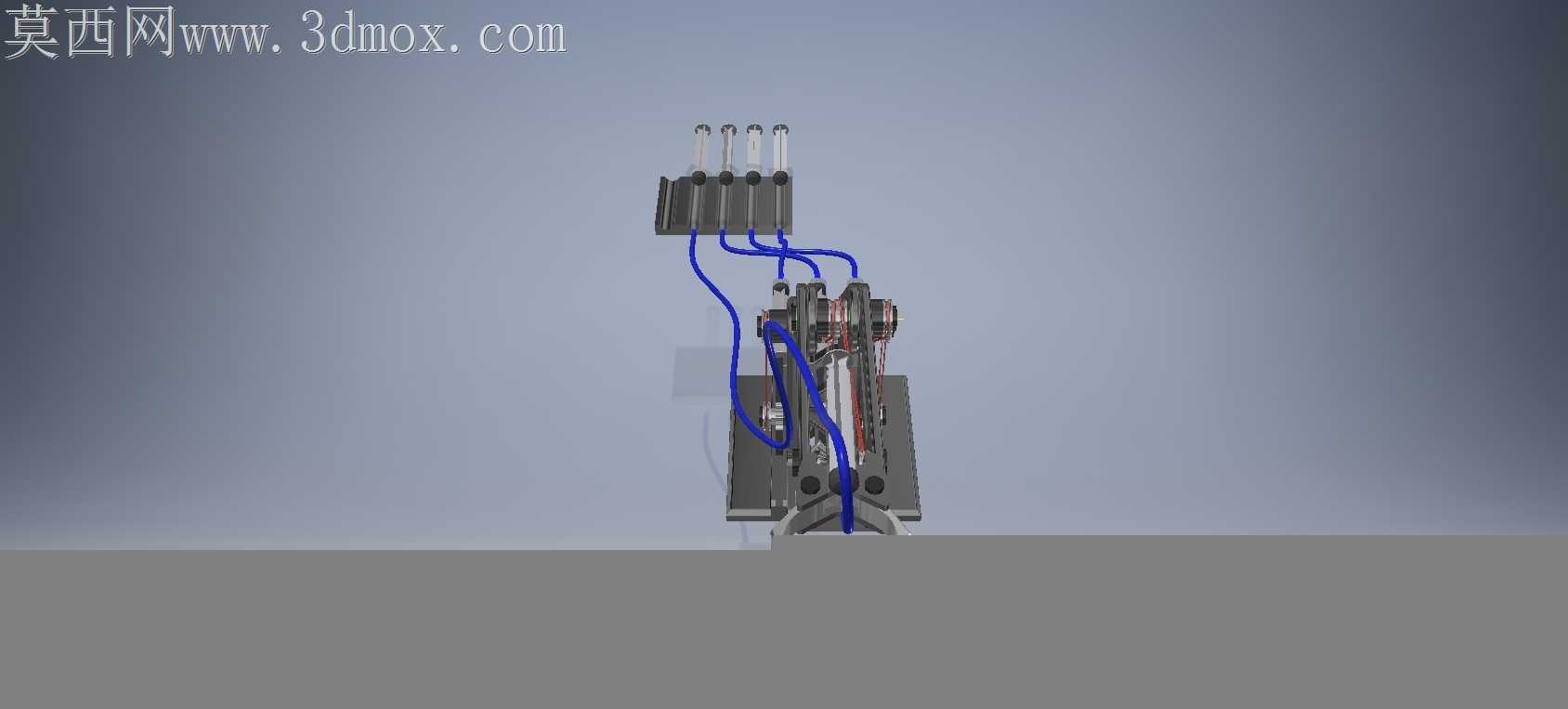

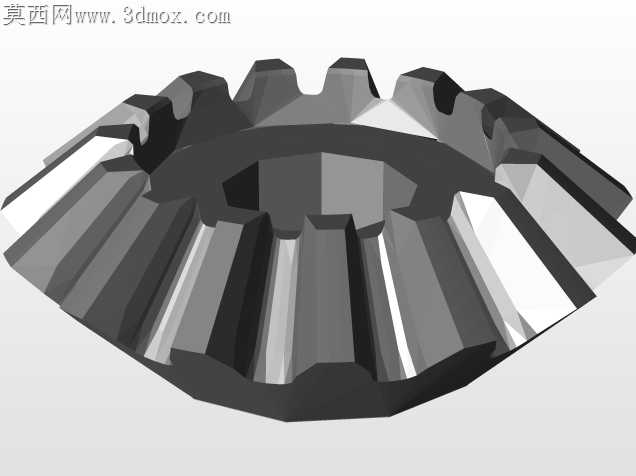

多轴气动注射器抓取执行机构设计

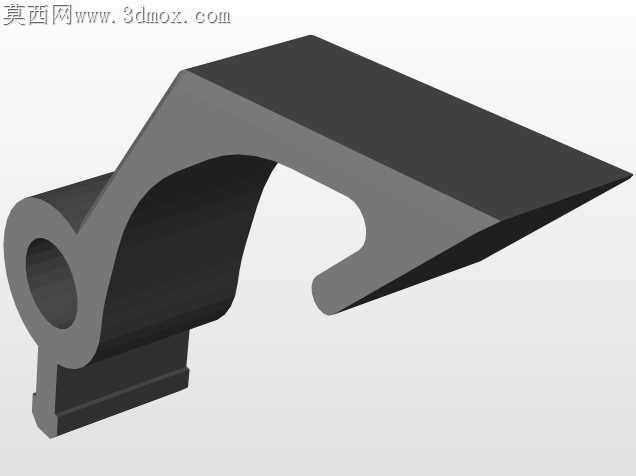

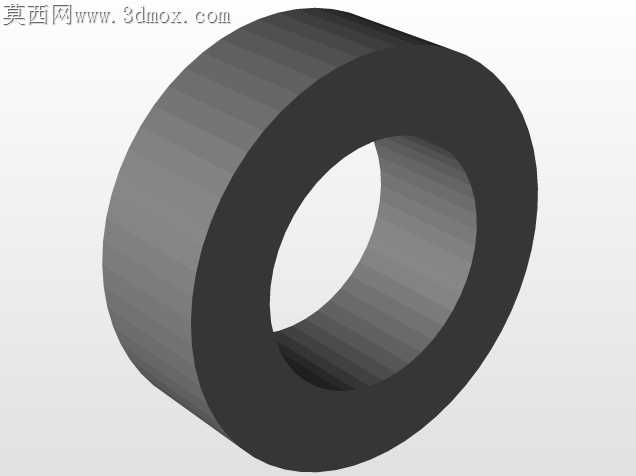

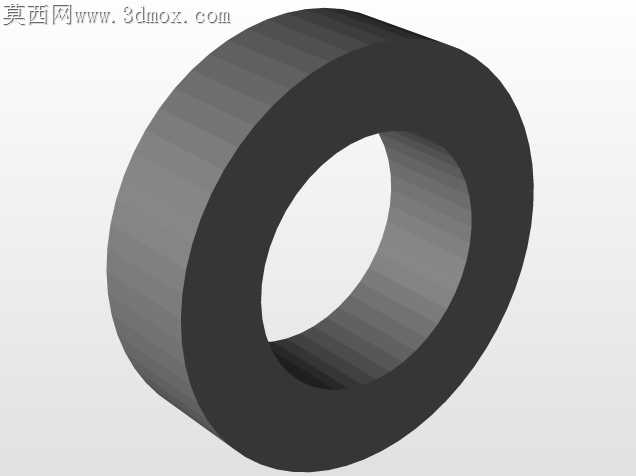

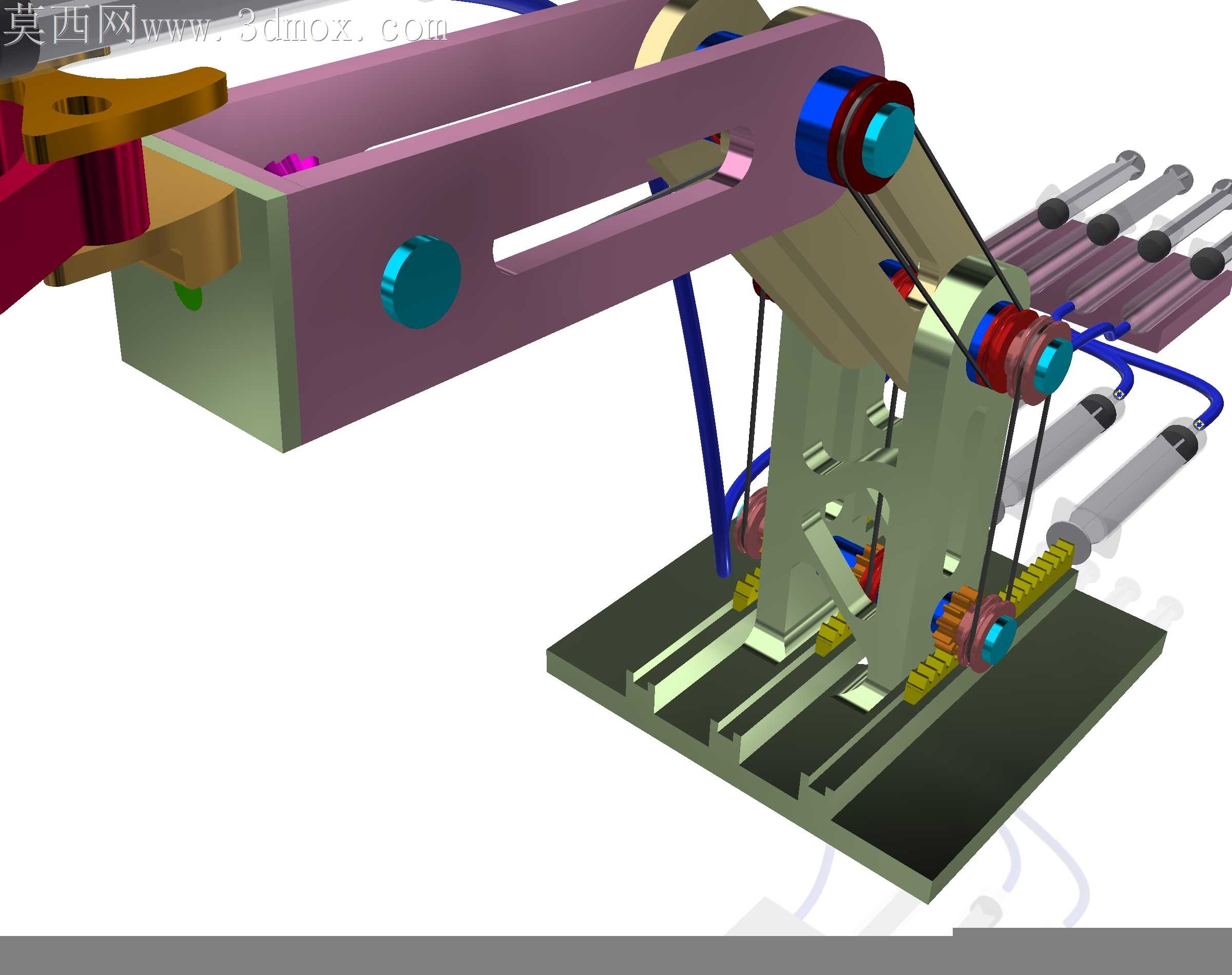

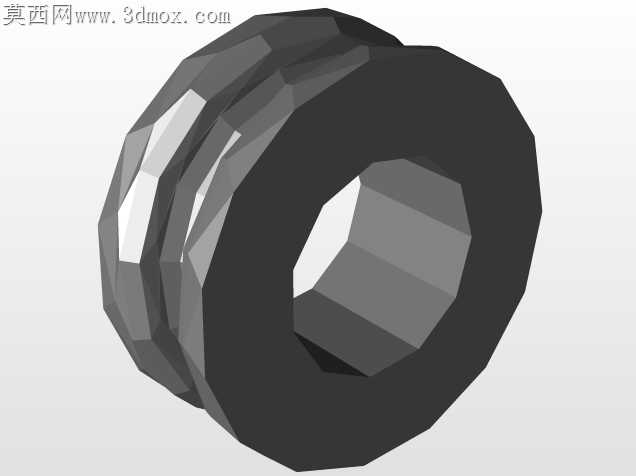

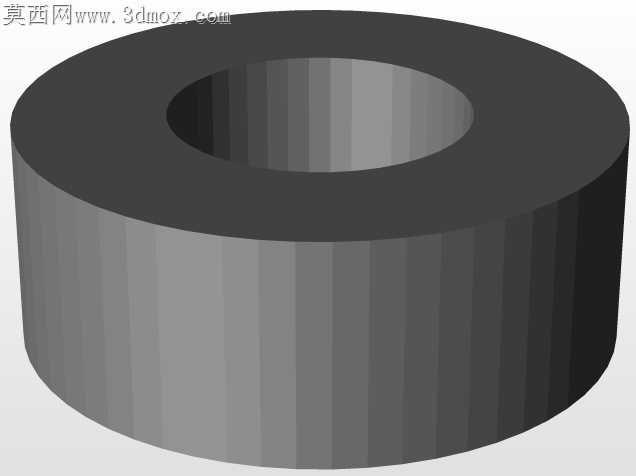

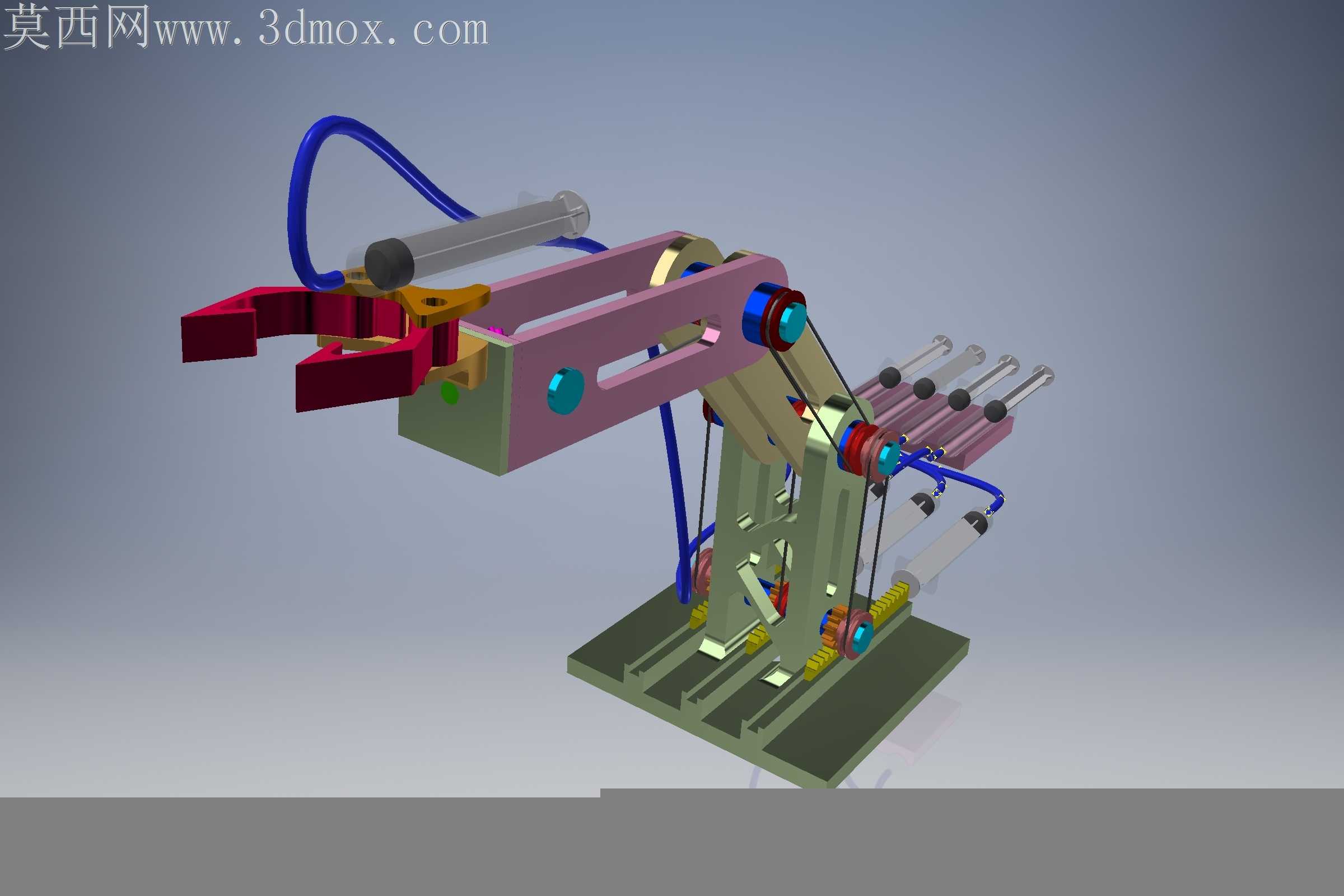

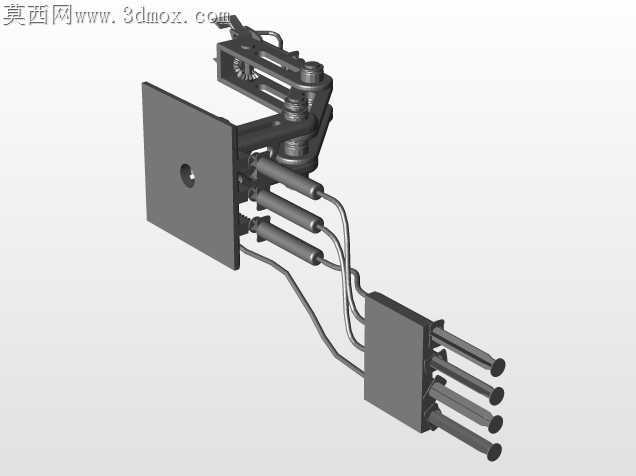

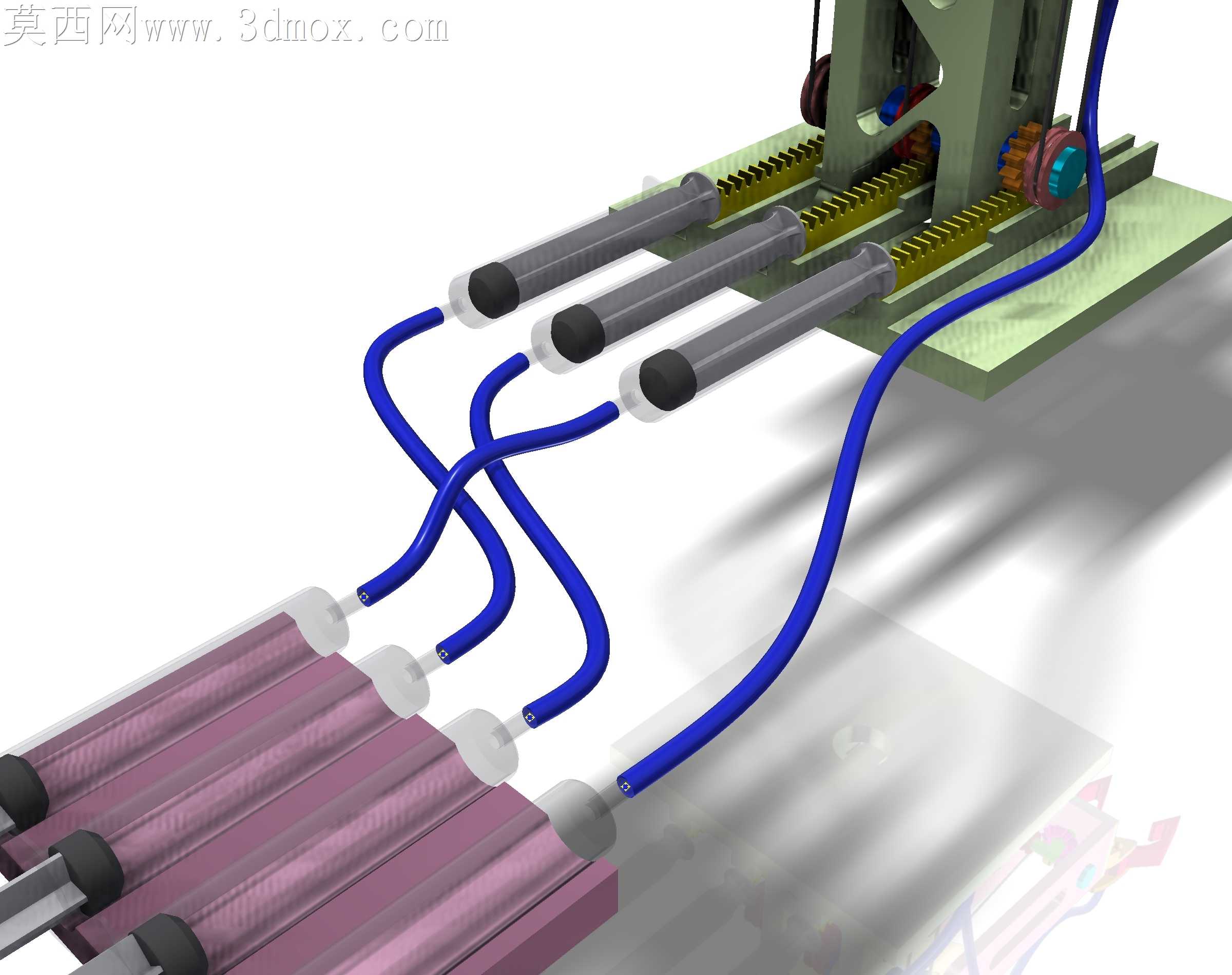

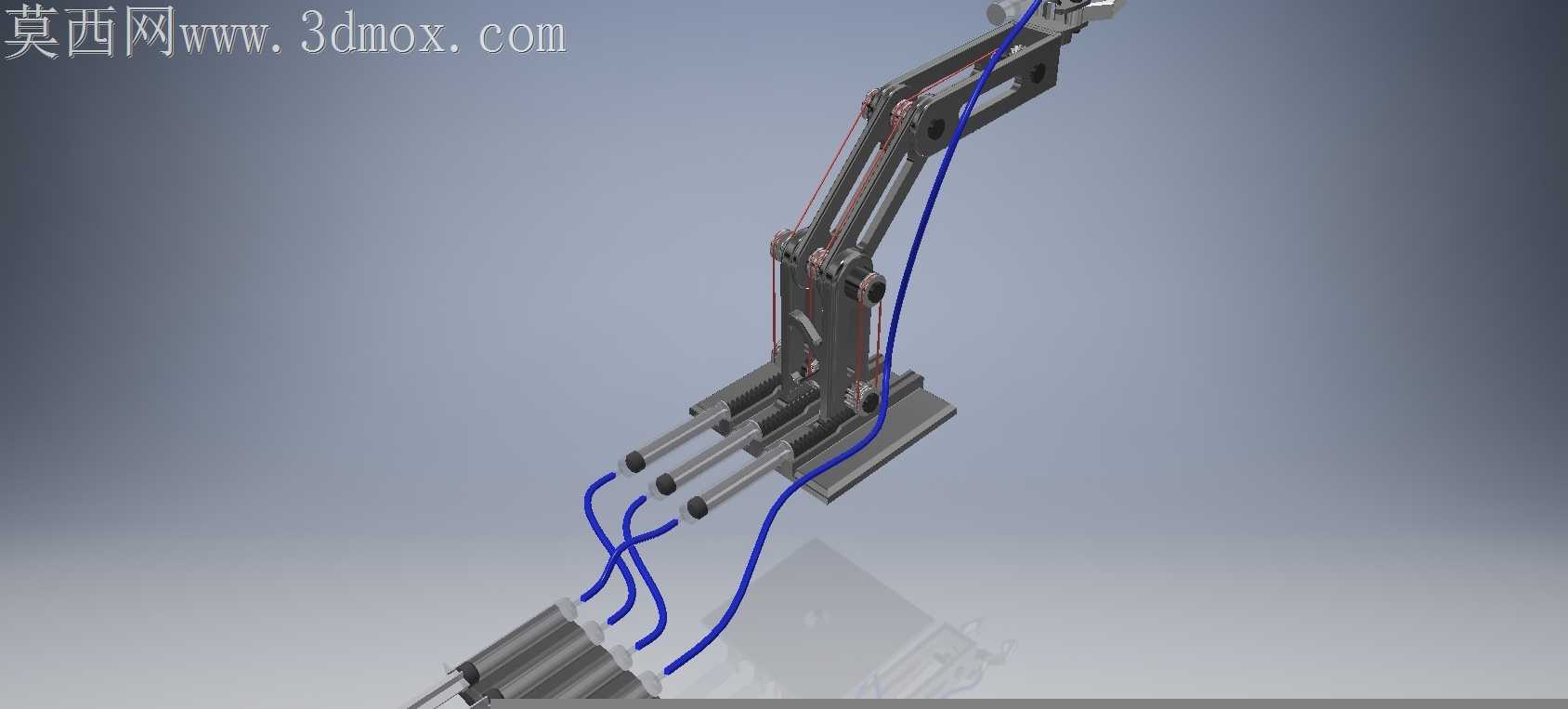

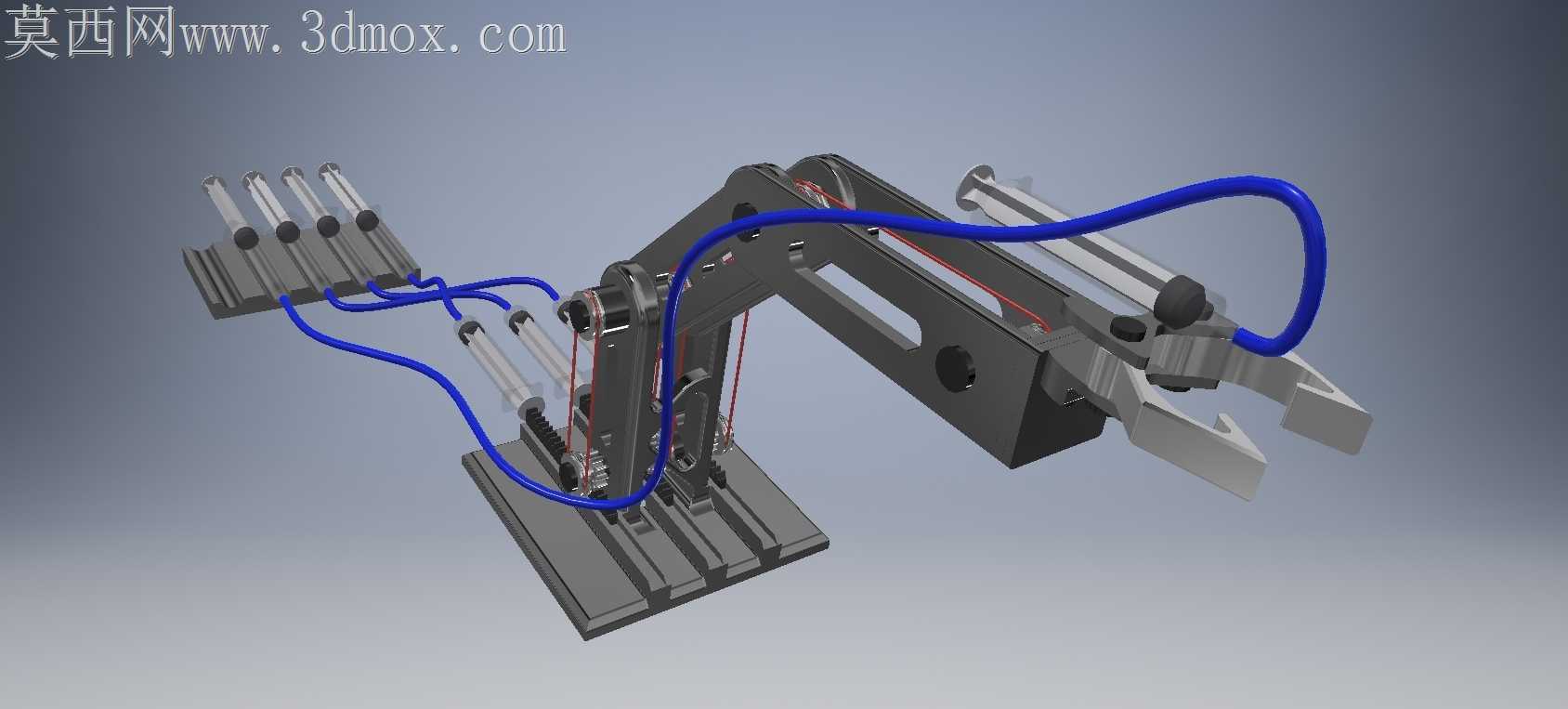

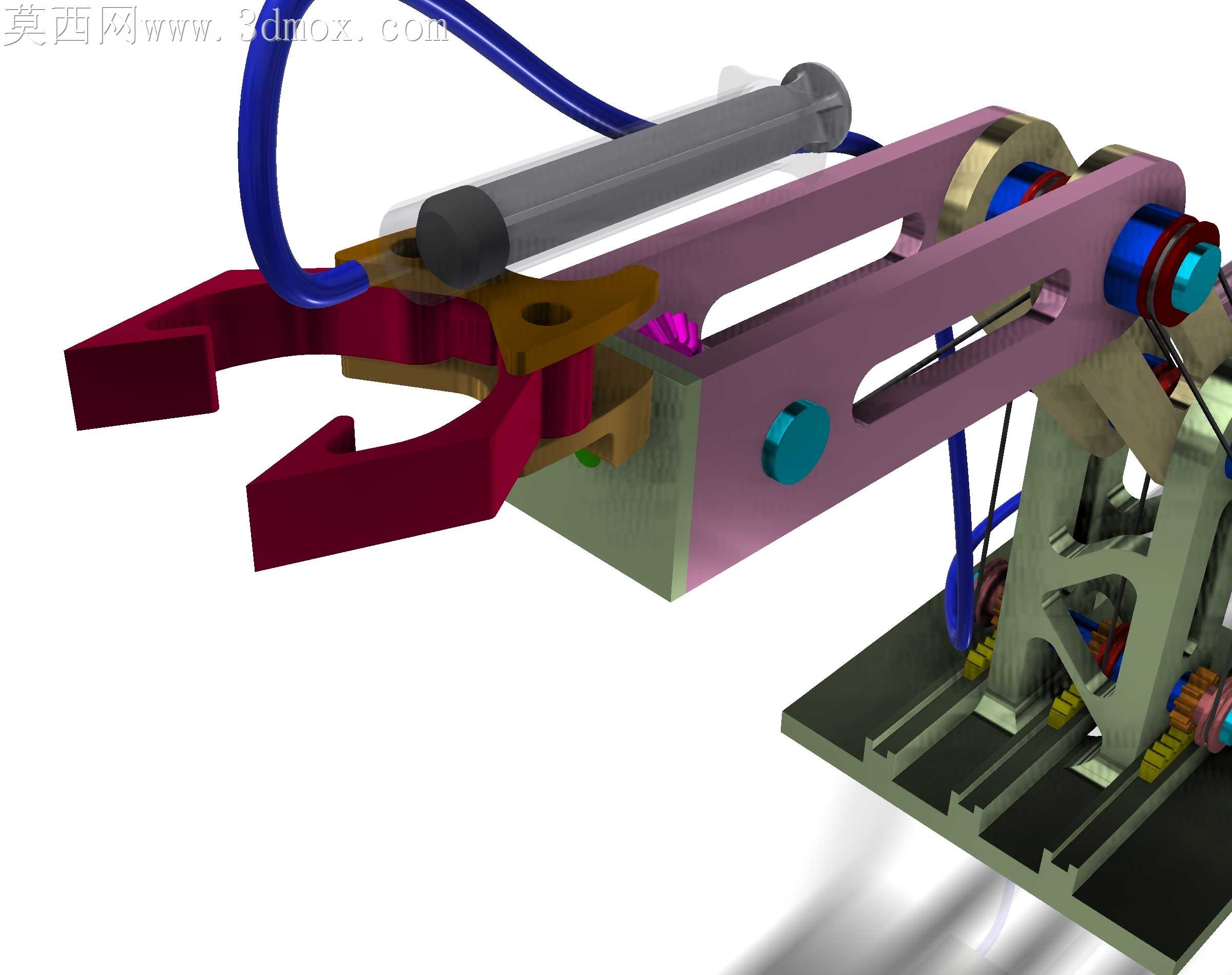

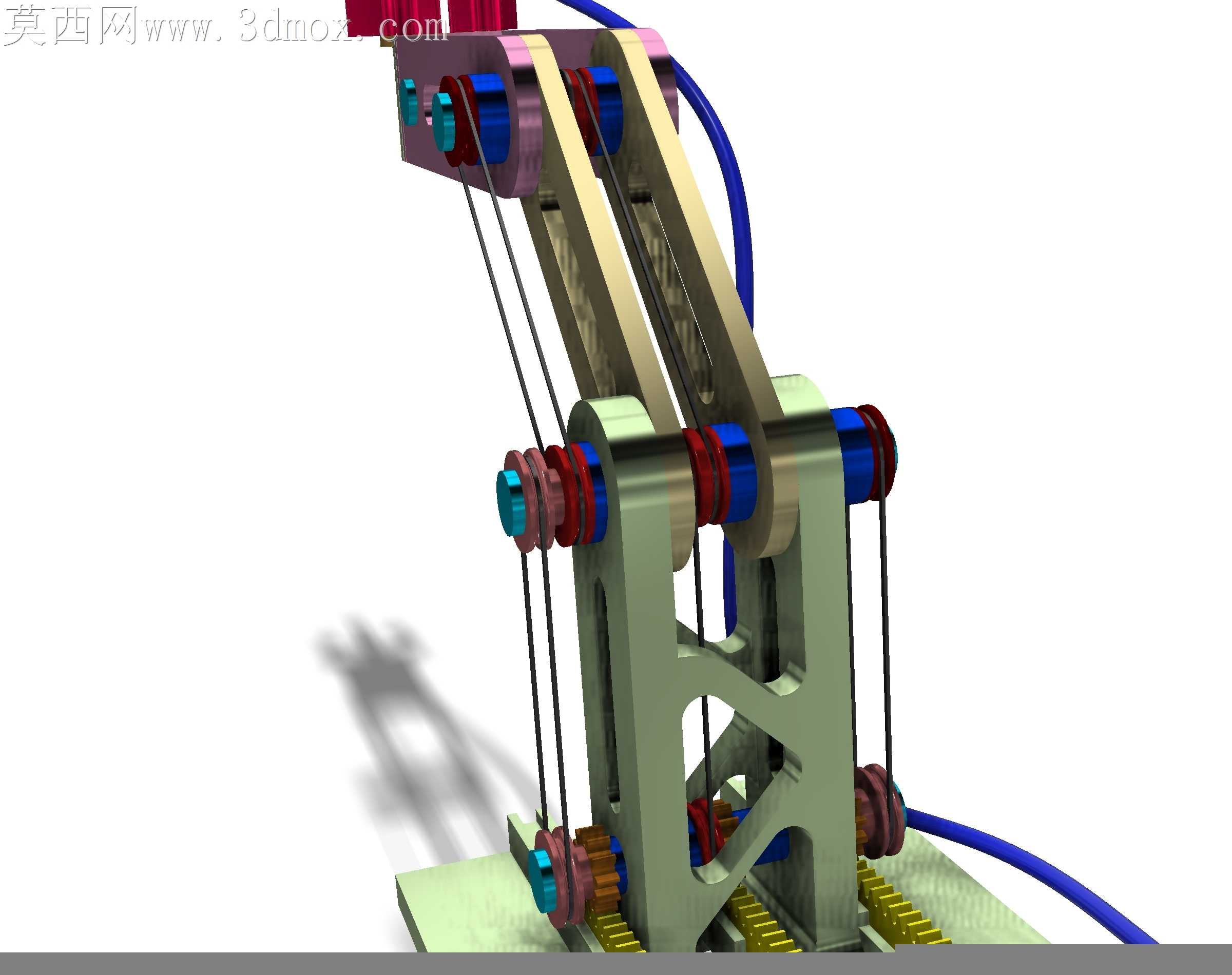

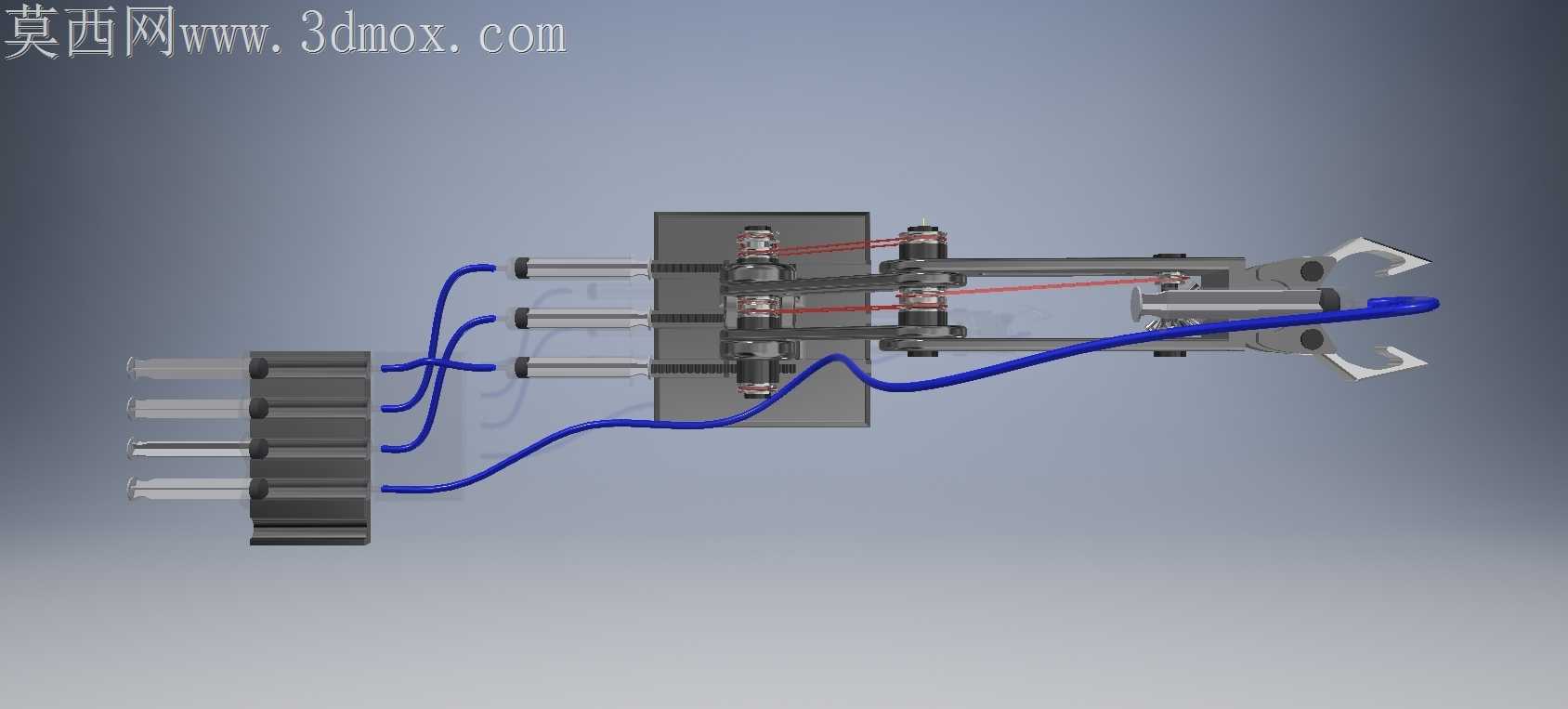

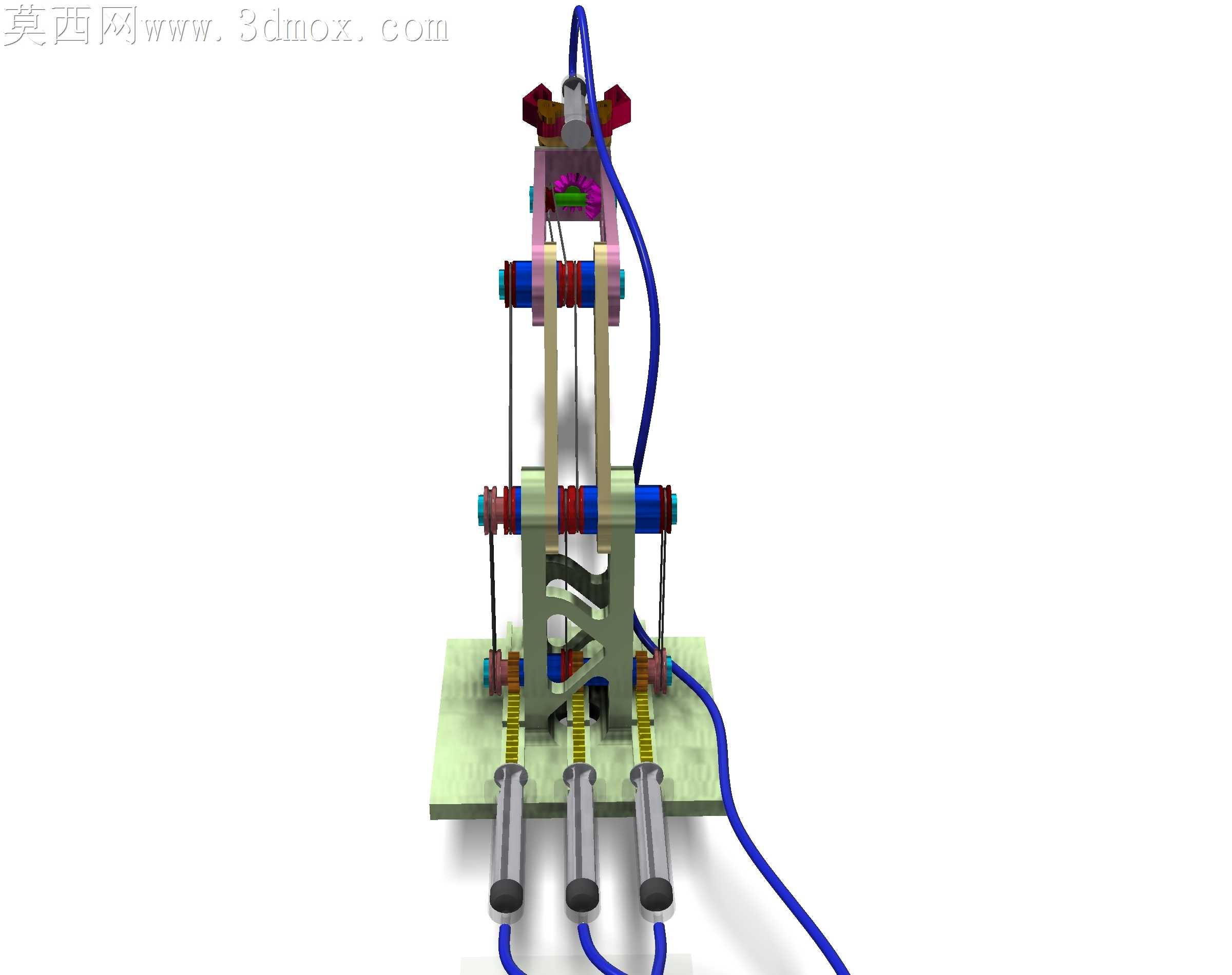

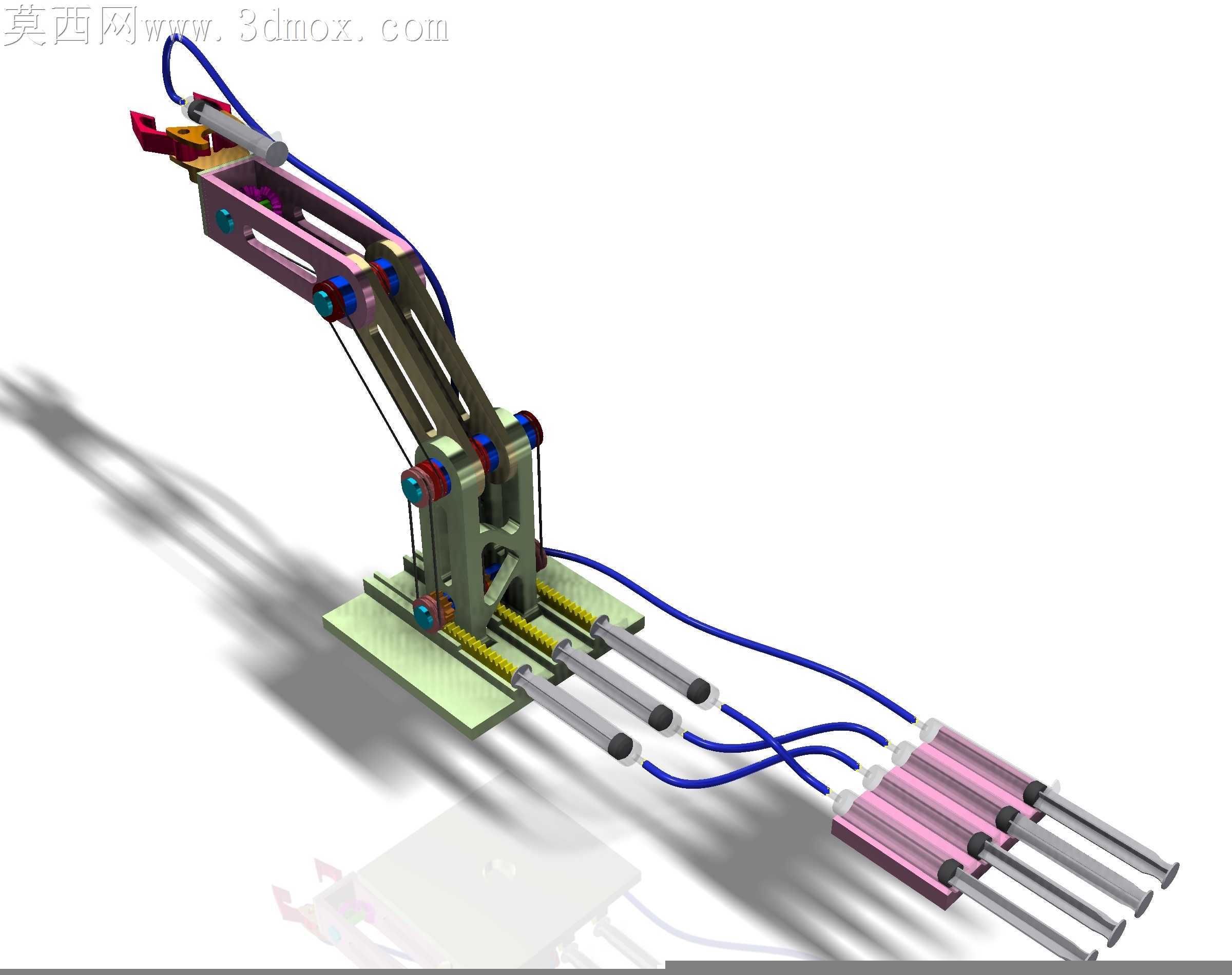

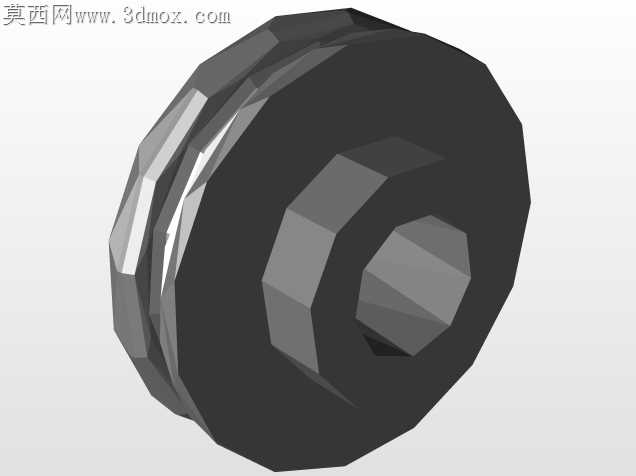

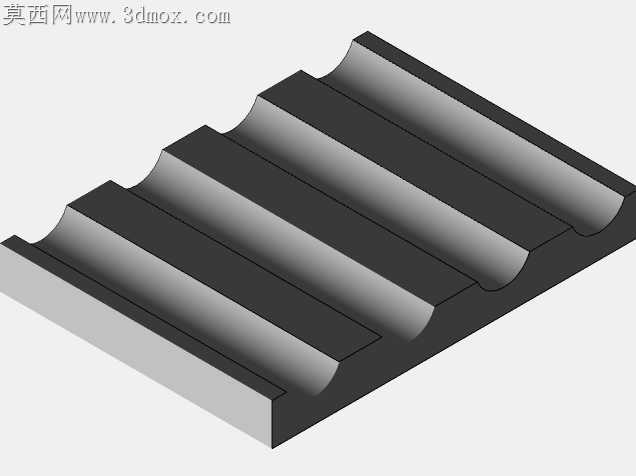

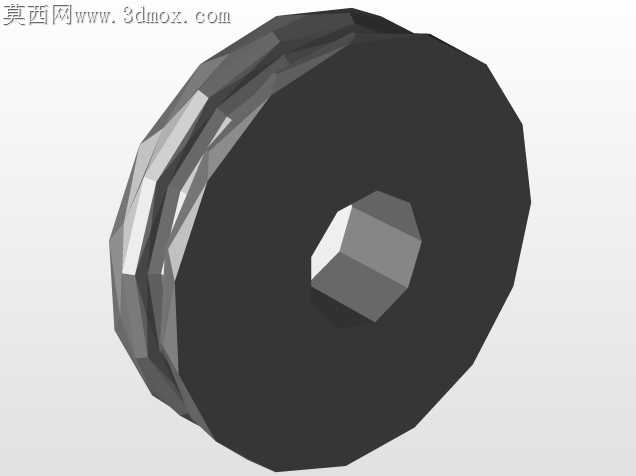

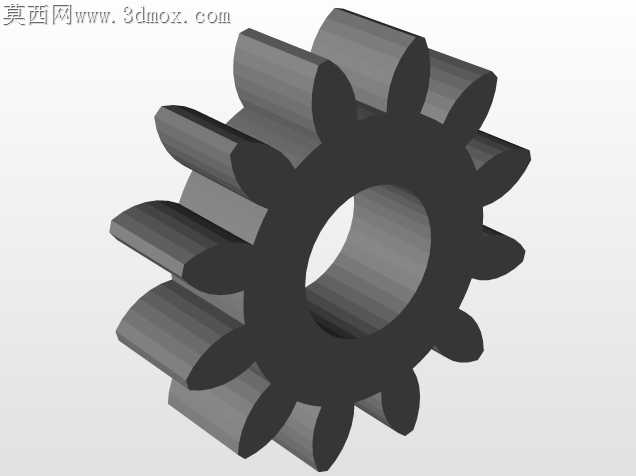

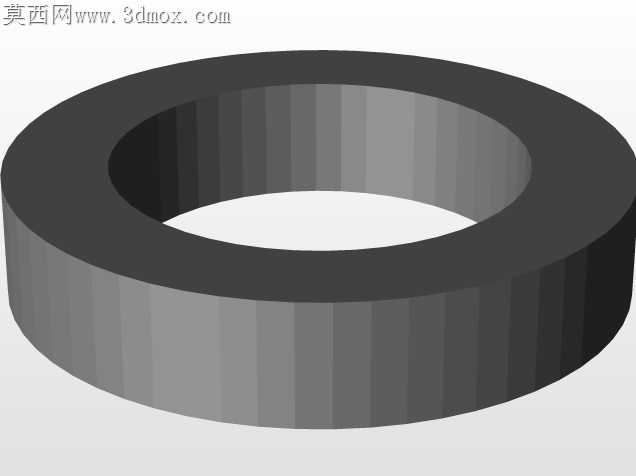

气动抓取机构在洁净车间工况下最容易被忽略的隐患，是气管走线与运动关节的干涉问题——不少早期方案直接将供气管路沿臂体外壁捆扎固定，关节摆角超过60度时气管就会出现折瘪、拉扯磨损，连续运行三个月后漏气故障率能超过15%。这套多轴抓取执行机构在走线布局上做了针对性调整，将驱动夹爪开合、各关节摆转的供气管路全部嵌入臂身的预制走线槽内，槽口在关节铰接处预留了刚好满足最大摆角行程的冗余长度，既不会因为管路过长在运动中甩动剐蹭周边工位，也不会因为余量不足拉扯接头。夹爪的指面没有采用常见的平面橡胶垫结构，而是做了与注射器筒身弧度匹配的微弧接触面，接触面上开了0.2mm深的细密防滑纹，抓取时不需要过大的夹持气压就能稳定固定注射器，避免压力过大挤裂薄壁针筒。关节处的铰接轴没有采用一体化铣削的轴件，而是做了分段式的轴套配合结构，轴套选用自润滑铜合金材质，装配时不需要额外加注润滑脂，适配医药生产车间的洁净要求，也能把铰接处的径向跳动公差控制在0.02mm以内，重复定位精度不会因为长期运行出现明显偏移。臂身的主体构件没有选用厚重的实心钢件，而是在非受力区域做了等距的减重槽设计，保留受力筋结构的前提下把整体运动惯量降低了近30%，驱动关节摆动的气缸不需要选大缸径型号就能满足负载要求，启停时的冲击震动更小，不会因为臂身晃动导致抓取的注射器出现药液晃出的问题。末端夹爪的开合行程做了限位结构调整，在气缸行程末端加装了可微调的硬限位块，调整时只需要拧动限位螺钉就能适配不同直径规格的注射器，不需要更换夹爪指件，换型调整时间能压缩到两分钟以内。底座的安装面做了定位销孔设计，与设备台面装配时可以通过定位销快速找正位置，固定螺栓的沉孔做了倒角处理，装配时螺栓不会因为孔位边缘的毛刺出现卡滞，也能避免螺栓头突出安装面剐蹭周边走线。各气动接头的安装位置都预留了足够的扳手操作空间，后期维护更换气管时不需要拆解整个臂体，只需要打开对应位置的走线槽盖板就能完成操作，日常维护的效率提升明显。
