双定滑轮单动滑轮组合起重滑车结构

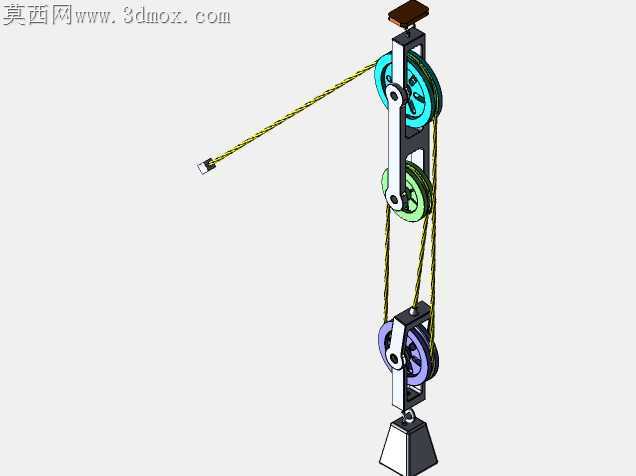

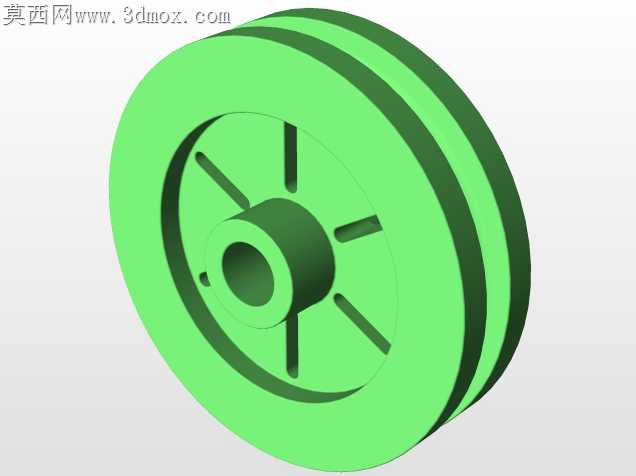

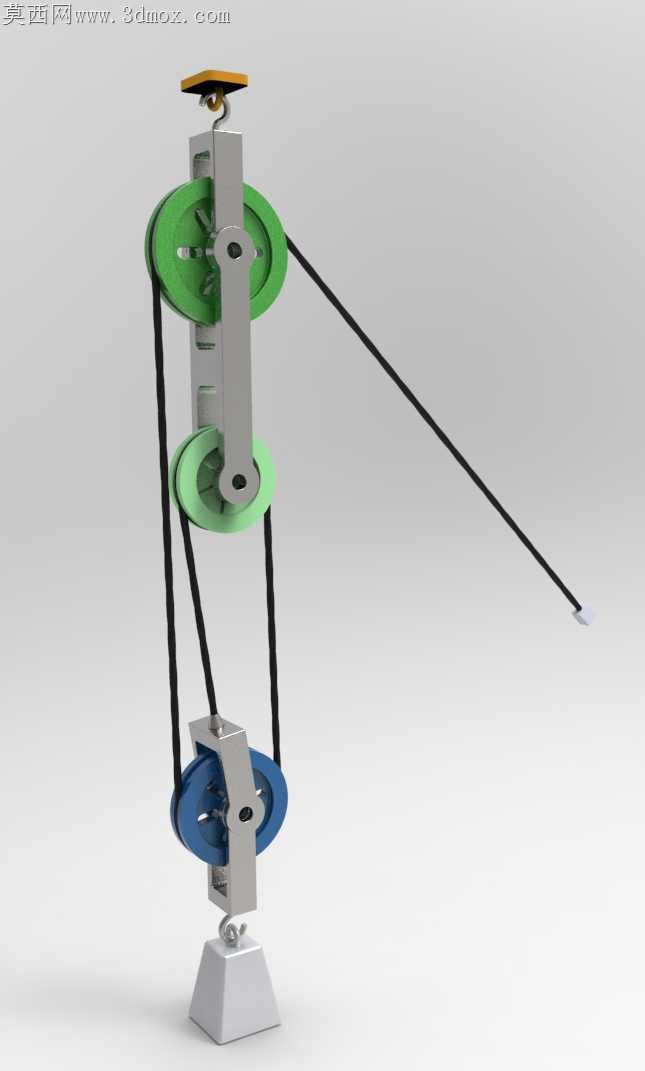

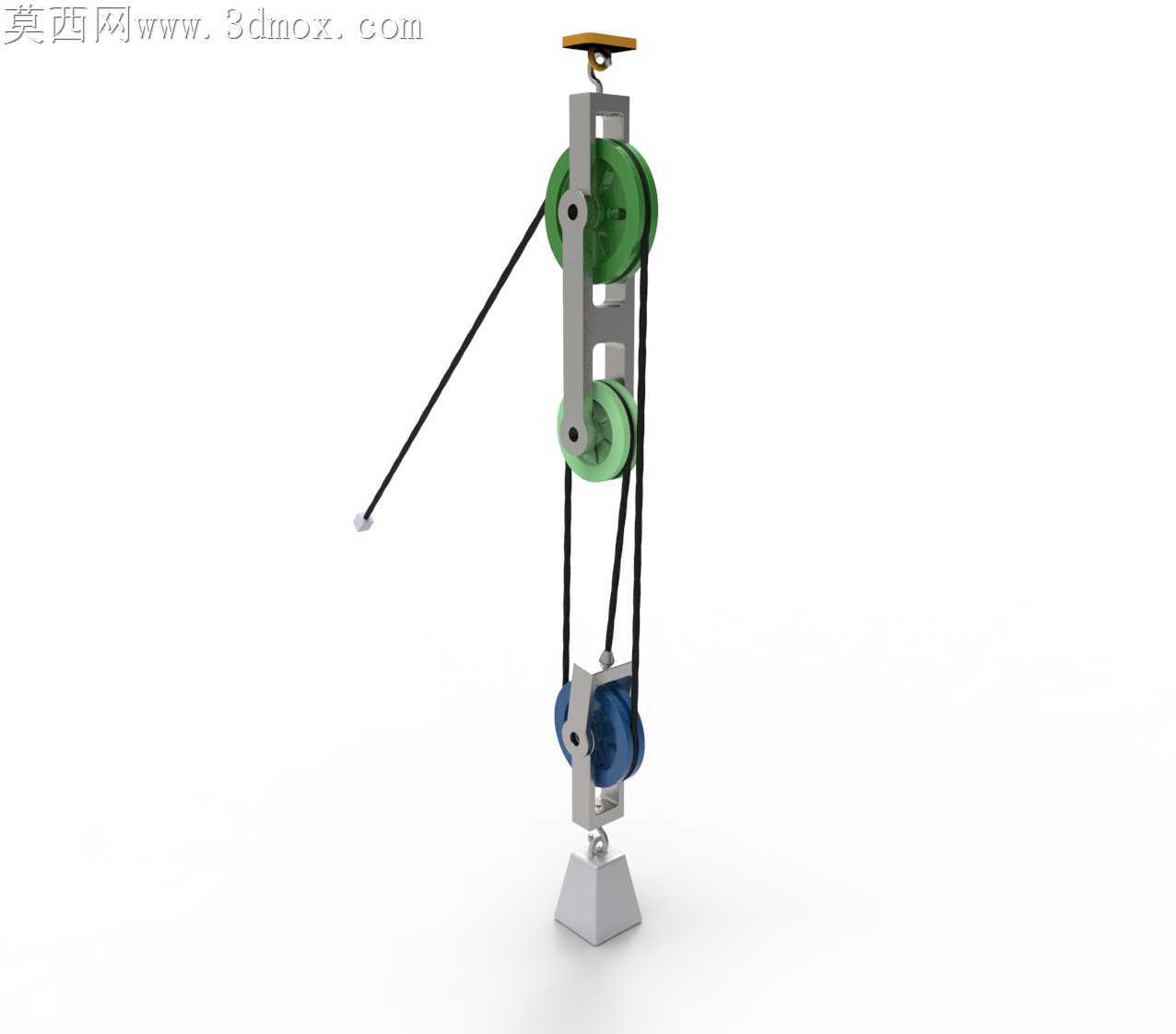

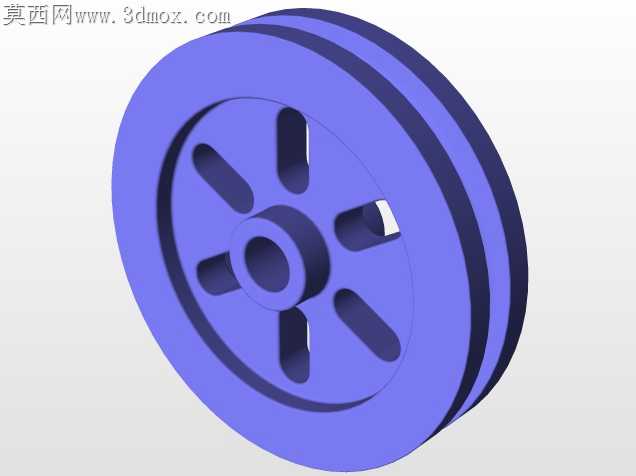

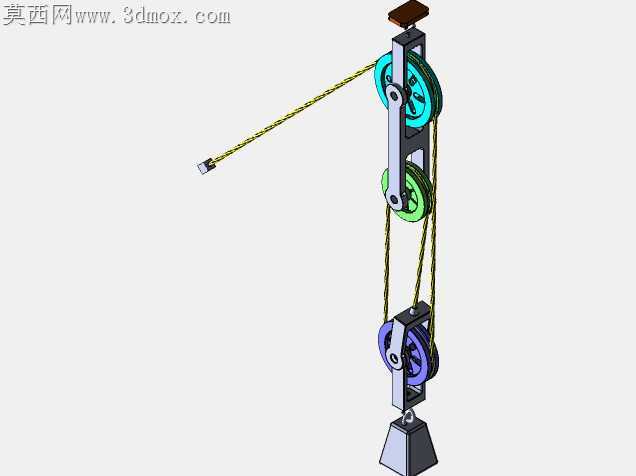

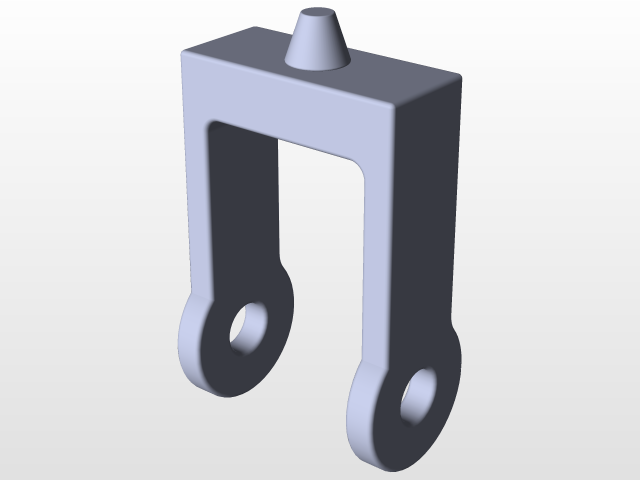

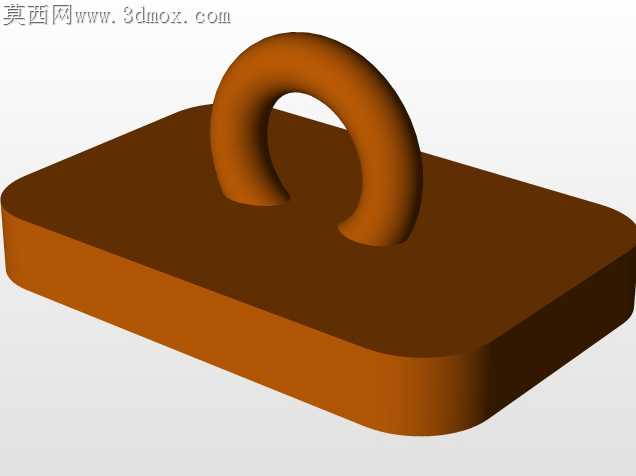

车间小型吊装作业里，传统单滑轮吊具常出现绳索偏磨、载荷偏移后卡滞的问题，这套双定滑轮搭配单动滑轮的组合结构，正是针对这类现场痛点做的结构适配设计。上部并排布置的两个定滑轮，轮槽做了1.2°的微倾角处理，绳索从侧方引出时不会硬蹭轮缘侧壁，以往单定滑轮侧拉时，绳索与轮缘夹角小于15°就会出现的啃绳、掉槽问题，在这个结构里能完全规避，哪怕操作人员站在侧方牵拉绳索，轮组也能保持顺畅转动，不会出现卡死后突然卸力的安全隐患。动滑轮的夹板采用分体式铰接设计，没有采用常见的整体焊接夹板结构，下部挂重的吊耳与动滑轮轴之间留了0.3mm的轴向窜动间隙，吊重出现小幅摆动时，动滑轮能自动微调角度，让两侧绳索始终保持等长受力，不会出现单侧绳索过载绷断的情况。定滑轮组的上部挂点做了万向转环结构，和顶部吊钩衔接的位置装了推力轴承，整套滑车在吊重旋转时不会拧转绳索，以往吊装作业中绳索扭结导致的应力集中、寿命骤减问题，在这个结构里得到了针对性解决。轮体的绳槽深度做了适配优化，比普通起重滑轮的槽深浅1.5mm，绳索嵌入后不会出现卡绳抱死的情况，空载收绳时绳索能顺畅滑出，不会因为槽深过大夹绳导致空绳卡滞。夹板上的滑轮轴固定端采用了防松卡簧加开口销的双重固定结构，没有用普通的螺母锁紧，长期受交变载荷冲击时，轴端不会出现松脱移位的问题，哪怕频繁起吊冲击载荷，轮轴也不会从夹板中窜出。动滑轮下部的配重挂座做了沉台设计，吊重砝码或者挂钩放置后不会出现侧向滑移，重心始终落在动滑轮的中心轴线上，起吊过程中不会出现吊重偏摆、轮组倾斜的情况。绳索的穿绕路径做了优化，从侧方定滑轮引出的牵拉端，拉力方向与上部定滑轮组的安装平面保持平行，牵拉时不会对上部挂点产生额外的倾覆力矩，顶部吊钩的受力始终沿竖直方向，不会因为侧拉导致吊钩脱钩。这套结构没有做多余的冗余设计，每个部件的尺寸公差都围绕吊装作业的实际工况匹配，轮片与夹板之间留了0.8mm的间隙，不会因为加工误差导致轮片蹭夹板转动卡滞，同时间隙控制在合理范围，不会让绳索卡入轮片与夹板的缝隙中。
