工业设备用侧装式金属防护安装板

　　这款金属结构件是面向工业电控类设备、小型集成功能模组开发的侧装式安装防护板，日常多应用在工业控制柜侧边、小型嵌入式功能模块的封装防护、桌面型工业检测设备的侧封结构场景中，承担结构承载、外部防护、辅助安装定位三重核心作用。从实际使用场景来看，这类侧板常被用在车间现场的分布式IO控制模组、小型信号采集终端、设备端的边缘计算模块外侧，既可以隔绝车间内的金属切削碎屑、焊接飞溅、少量喷淋冷却液对内部电子元件的损伤，也能为内部的PCB板、接线端子、小型功能模块提供稳定的安装依托，同时其外露的侧面结构也承担了设备外观规整、预留操作标识位的作用。

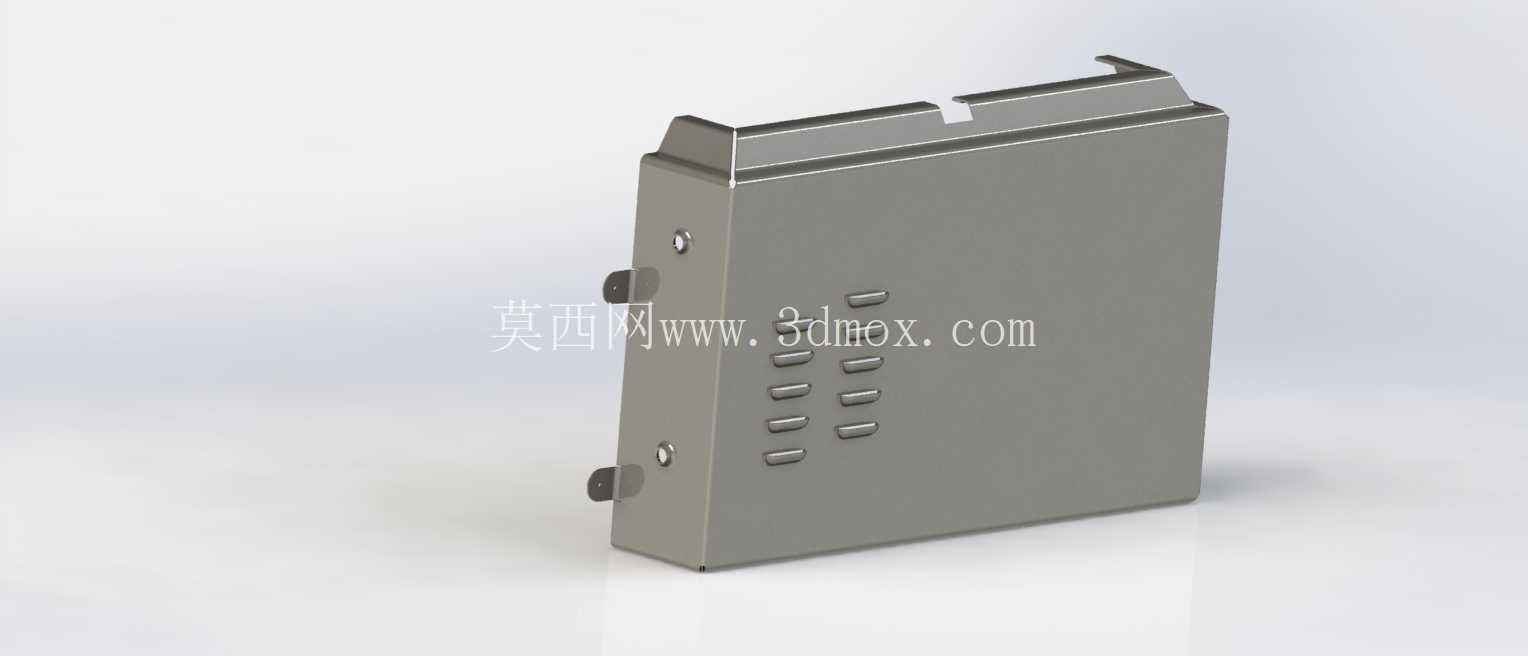

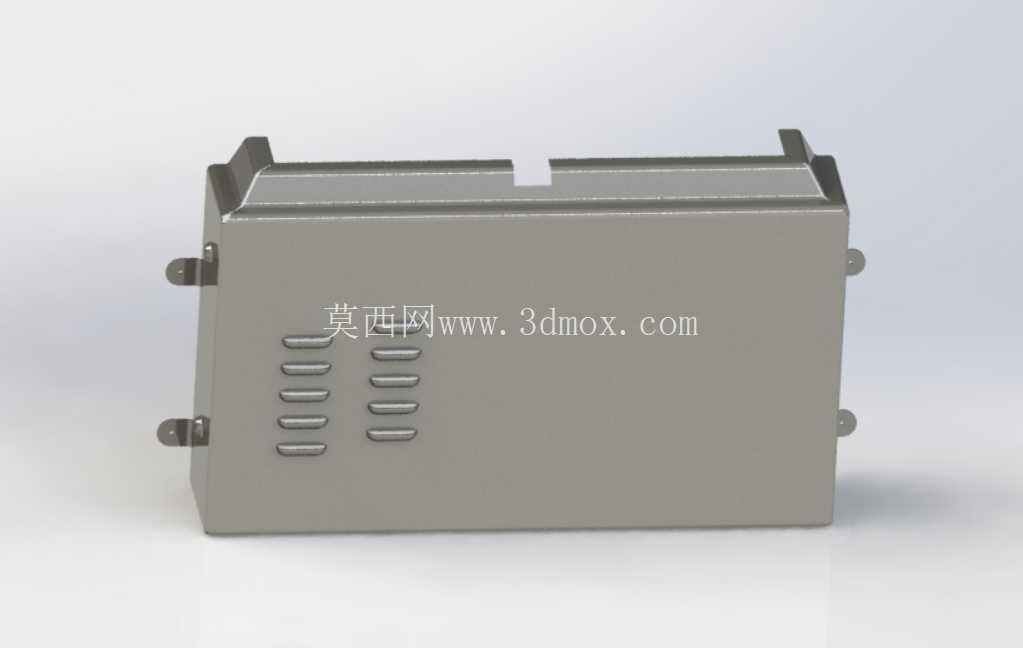

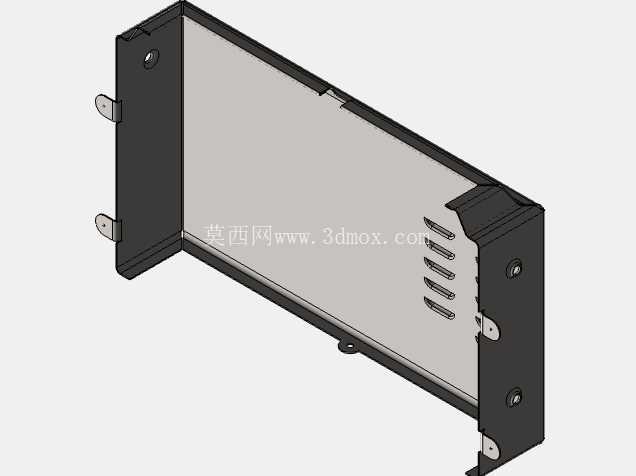

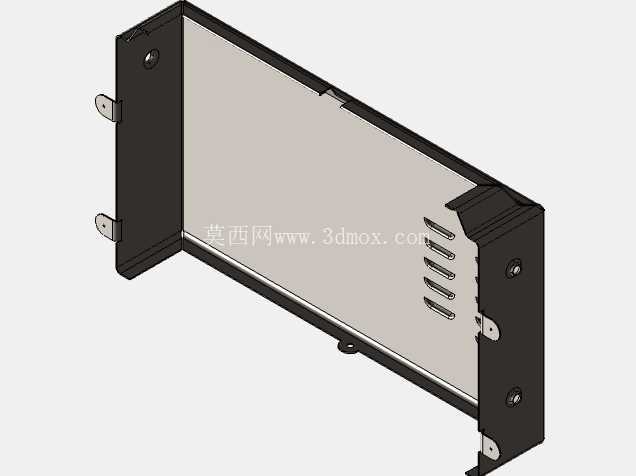

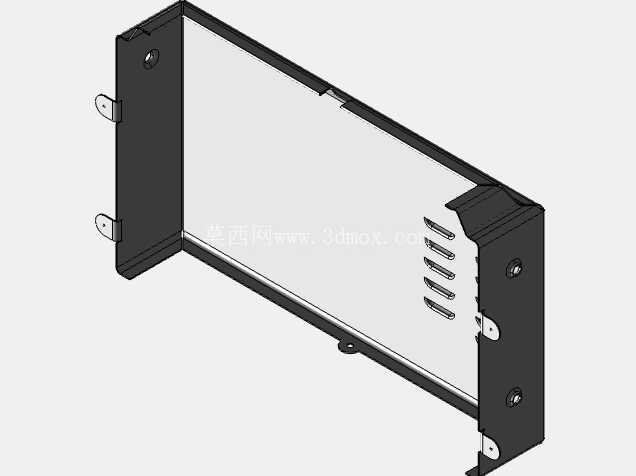

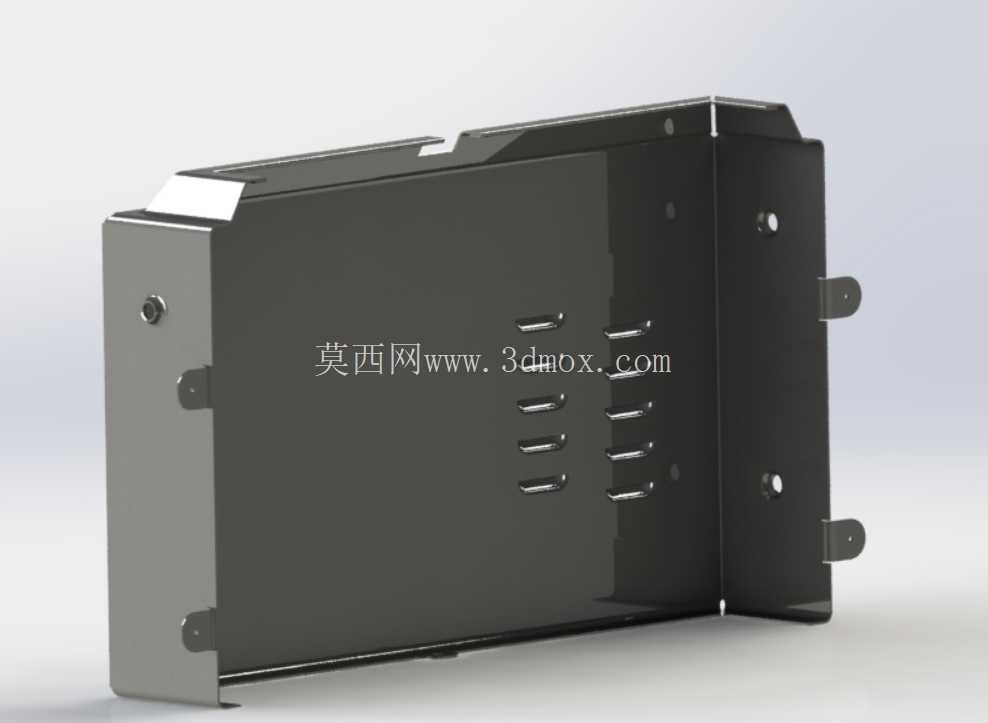

　　从功能特性上看，该构件采用一体化钣金折弯成型工艺，主体为等厚薄壁金属板材，整体呈规整长方体构型，顶部预留的两处缺口是专门为设备上盖的卡扣装配设计的定位避让位，装配时上盖的弹性卡扣可直接卡入该缺口，无需额外螺丝即可实现上盖与侧板的快速定位，大幅提升整机组装的效率；侧板左侧伸出的两个带孔凸耳是整板的核心安装固定位，凸耳上的预制孔可配合M3或M4规格的盘头螺丝，将侧板牢牢固定在设备的主框架型材上，凸耳向外伸出的设计可以让安装螺丝的操作空间完全暴露在外侧，组装时无需探入设备内部即可完成锁付，后期维护拆卸时也不用拆解周边其他构件，就能单独拆下该侧板完成内部元件的检修。侧板正面排布的多组横向长条形凸起，并非装饰性结构，而是专门设计的加强筋结构，由于整板采用薄壁金属板材加工，大平面结构在受到侧向挤压、温度变化带来的应力影响时容易出现平面翘曲，这些均匀排布的凸起加强筋可以在不增加板材厚度、不额外提升构件重量的前提下，将整板的侧向抗形变能力提升40%以上，同时这些凸起结构也可以作为外部标识粘贴的定位基准，车间现场粘贴设备编号、安全警示标识、操作提示标签时，可以直接对齐凸起边缘完成粘贴，保证标识排布整齐统一。

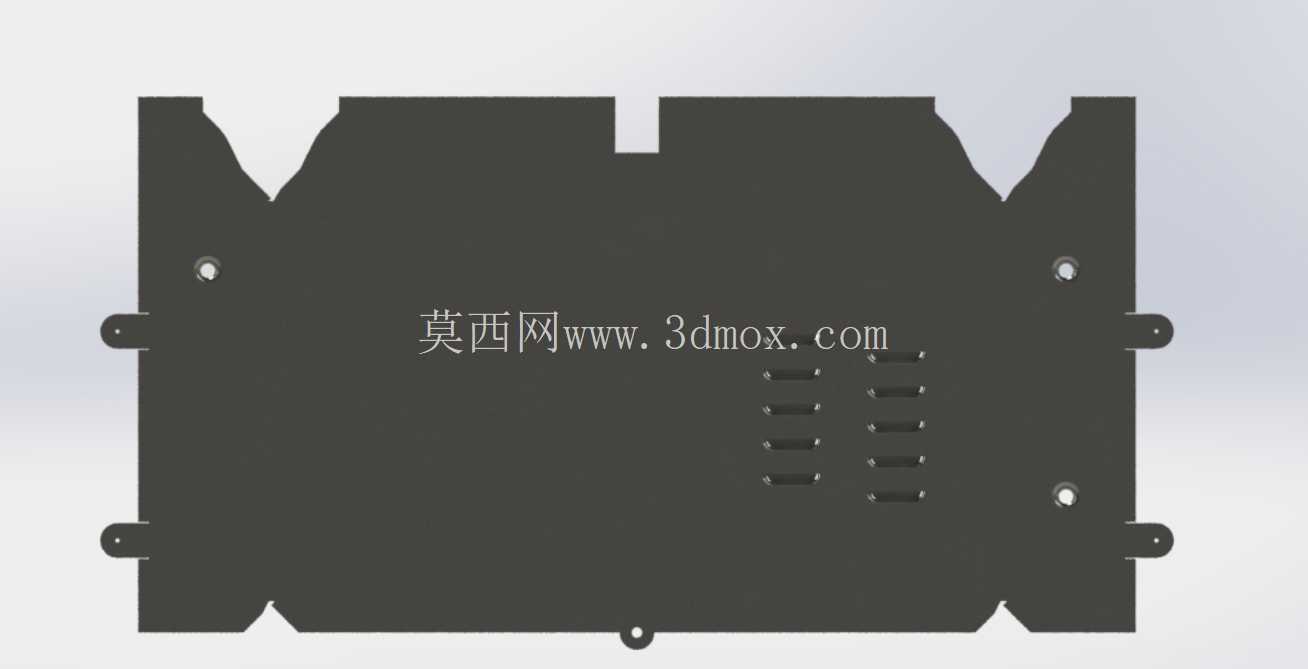

　　从设计思路层面复盘，该构件的开发完全围绕易加工、易装配、高可靠性三个核心工程需求展开，整体结构没有复杂的曲面特征，所有折弯角度均为90度标准折弯，不需要特殊的折弯模具即可在普通数控折弯机上完成加工，板材下料可直接采用激光切割一次性完成所有轮廓、孔位、缺口的加工，不需要后续的二次铣削、钻孔工序，单构件的加工节拍可以控制在1分钟以内，非常适合批量生产。设计时特意将所有需要装配配合的特征公差控制在IT12级，既不会因为公差过松导致装配后出现缝隙过大、卡扣松脱的问题，也不会因为公差过严提升加工难度和废品率，凸耳上的安装孔特意设计为略大于螺丝公称直径的尺寸，可抵消框架焊接、型材拼接时带来的少量位置误差，降低整机组装时的对位难度。

　　关于外形尺寸与安装边界，该构件的整体长宽高比例适配150mm宽度规格的标准工业模组，安装时两个固定凸耳的中心距为120mm，适配市面上通用的欧标2020型材的安装孔位，不需要对现有设备框架做任何改造即可直接替换原有侧板；构件顶部的卡扣缺口深度为5mm，可适配厚度1.2mm的钢板上盖或ABS塑料上盖的卡扣尺寸，装配后卡扣与缺口的配合间隙控制在0.2mm以内，既不会出现装配卡滞，也不会因为间隙过大导致设备运行时出现盖板晃动异响。侧板内侧与内部元件的安全距离预留了8mm的空间，即使板件出现微量形变，也不会触碰内部的电子元件造成短路风险，底部的折边宽度为10mm，可搭在设备底板的支撑边上，进一步提升整板的结构稳定性，即使固定螺丝出现松动，折边也能临时托住侧板，避免其直接掉落砸伤车间操作人员或损坏内部元件。
