浩亭Han-Kit重载连接器公母配套组件

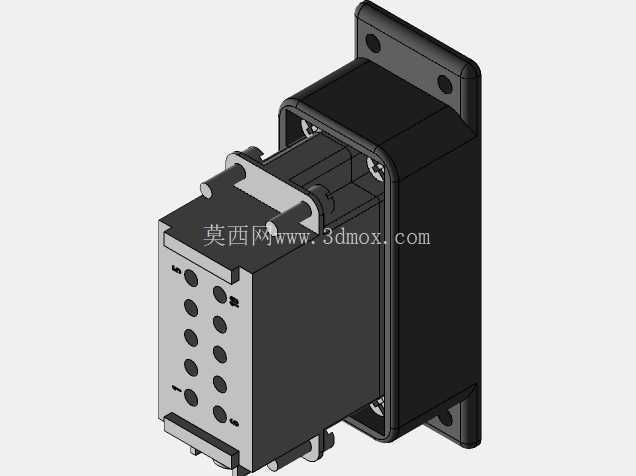

　　这套重载连接器组件的三维结构完整还原了浩亭Han-Kit系列10 20 010 0000配套公头09200102612与母头09200102812的全部装配特征，建模过程中优先核对了插芯排布、壳体定位柱、安装法兰的配合公差，所有特征均按照实物测绘的尺寸逻辑搭建，没有做简化省略。

　　从现场使用场景来看，这类连接器大量部署在自动化产线的动力柜与执行机构之间、机床的分线箱体外侧、工程机械的车载电控舱接口位置，替代传统的端子排硬接线方案。车间里设备需要频繁移位维护、模组需要快速拆换的工位，硬接线每一次拆装都要逐根核对线号、重新压接端子，不仅耗时久，还容易出现虚接、线序错接的故障；采用这套重载接插件之后，公母壳体自带防呆定位结构，插合时只有唯一对位方向，操作人员无需记忆线序，插拔一次即可完成十几路信号或者动力回路的同步对接，拆换一个伺服模组的接线时间可以从二十多分钟压缩到几十秒，大幅降低停机维护的时长。

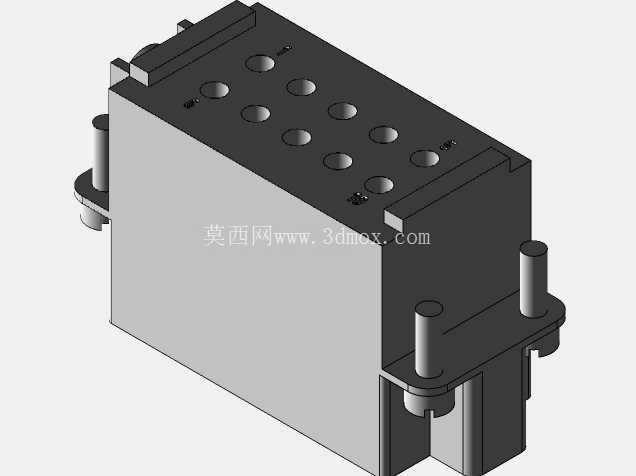

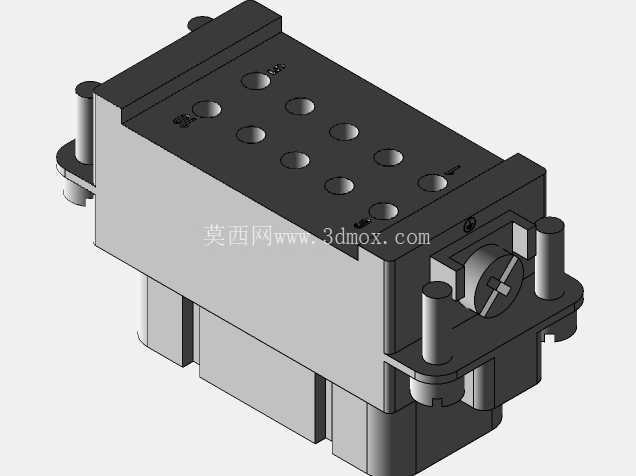

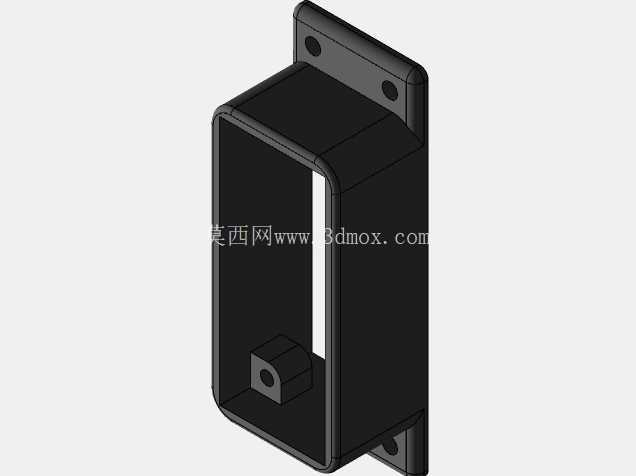

　　结构设计上，组件顶部的插合面排布了多组接触件安装孔，孔位按照Han 10A系列的标准间距阵列布置，公头插针与母头插孔的配合预留了合理的插入导向斜角，插合初期就能自动校正微小的对位偏差，避免硬插导致插针弯折。壳体两侧伸出的圆柱形定位柱在对接时先于接触件进入对方壳体的导向孔，承担粗定位功能，即使操作人员在视线受限的机柜后侧操作，也能靠柱体的滑入引导完成对位。底部延伸出的带孔安装法兰是整机固定的边界结构，法兰上的安装孔位匹配标准面板开孔尺寸，既可以从柜体外侧穿螺丝锁紧，也能配合导轨卡扣实现导轨式安装，法兰与壳体衔接的位置做了加厚凸台，长期受插拔冲击力也不会出现固定位开裂。壳体侧面的卡扣锁止结构在公母插合到位后会自动卡入对方的锁槽，防止设备运行过程中受振动拉扯出现松脱，需要分离时按压卡扣解锁即可，不需要额外工具。

　　建模时特意保留了壳体所有的加强筋、拔模斜度与圆角过渡特征，这些细节在实际注塑生产中直接影响零件的成型质量：壳体外壁的多条竖向加强筋既提升了整体刚性，也避免塑料件冷却过程中出现翘曲变形；所有棱角位置的圆角都按照模具脱模要求设置，不会出现应力集中的尖角。外形尺寸方面，整个连接器主体为长方体布局，长宽高比例适配标准机柜的面板安装空间，两侧定位柱与底部法兰向外延伸的尺寸都纳入了安装包络校核，在机柜面板上预留安装位时，只需要按照法兰外轮廓留出操作间隙，插拔过程中周边的线槽、元器件不会和连接器本体发生运动干涉。接触件的安装孔采用阶梯孔结构，尾部可以适配对应线径的冷压端子，导线从壳体后端的进线腔引入，压接完成后将接触件从后侧推入插芯孔位，到位后自动卡紧，后期维护单根线路时可以用退针器将接触件顶出更换，不需要整体拆解连接器。

　　这套模型在做整机设备布线设计时，可以直接导入装配体中做干涉检查，提前核对连接器插合后的操作空间、柜门关闭后的间隙、线缆弯折半径是否符合要求，避免生产装配阶段才发现接口位置和周边零件冲突，大幅减少后期改图的工作量。
