TDK-LAMBDA可编程直流电源结构建模

　　在实验室测试台架、产线老化测试工位、研发阶段的电路板供电验证场景中，这类高精度可编程直流电源是电子测试环节的核心供电设备，区别于普通固定输出开关电源，它可以精准设定输出电压、电流阈值，同时实时回读输出参数，满足从低压微功耗电路板到中功率负载的多样化供电需求。本次建模还原的Z-20-30型号电源，额定输出覆盖20V电压、30A电流，总输出功率600W，足够覆盖多数消费电子、工业控制板卡、小型电机驱动模块的测试供电需求。

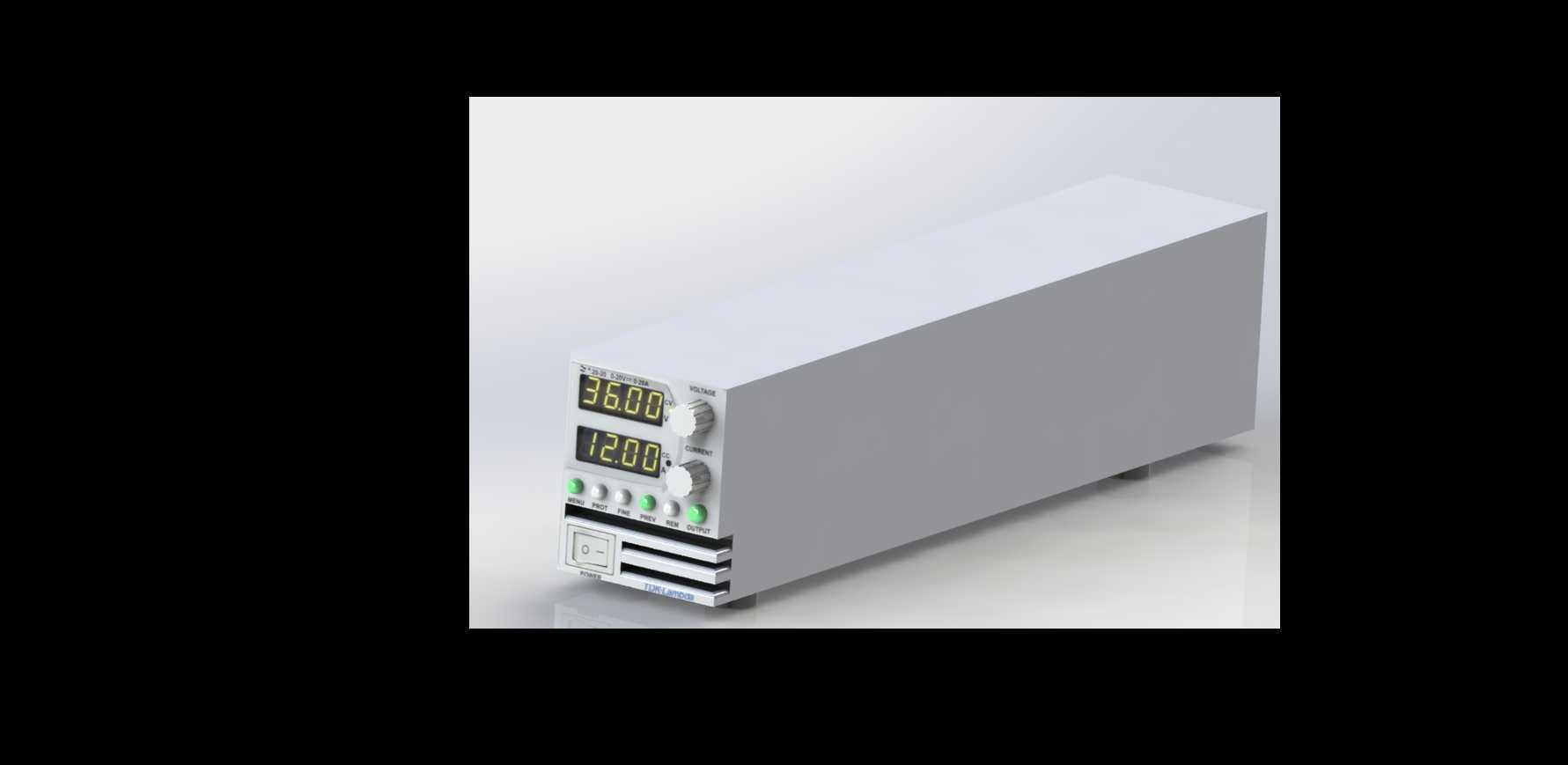

　　从结构设计角度看，这类台式电源采用标准卧式长方体壳体，前面板集中了所有操作与显示交互区域，建模时优先还原了前面板的布局逻辑：上方双数码管分别实时显示当前输出电压、电流值，数值显示区域做了下沉式遮光设计，避免实验室强光下读数反光看不清的问题；调节旋钮采用带防滑纹理的圆柱结构，旋转阻尼的结构预留位置在建模时做了对应腔体，旋钮旁设置的功能按键包括输出通断、参数预设切换、过压过流保护阈值设定，按键的凸起高度、间距都按照实际操作的人机工程尺寸还原，避免操作时误触相邻按键。前面板下方预留的散热格栅是进风通道，建模时做了等距的栅格镂空结构，对应内部风道的进风路径，设备后部对应位置设置出风孔，内部散热风机的安装位在建模时也预留了对应安装凸台与固定孔位，方便后续做整机热仿真时直接调用内部装配空间。

　　建模过程中重点核对了安装边界尺寸，这类台式电源的宽度适配标准19英寸机柜的半宽安装尺寸，既可以单独放置在实验台桌面，底部的四个防滑橡胶垫位置做了对应凹坑特征，也可以通过选配的安装支架固定在标准机柜内，机柜安装时的固定孔位在壳体两侧做了对应位置的预留，孔位间距符合通用工业机柜的安装孔距规范。壳体采用金属折弯拼接结构，建模时还原了折弯处的圆角特征，以及上下壳体拼接的卡扣与螺丝固定柱位置，前面板与金属壳体的配合间隙做了均匀的0.3mm预留，符合实际钣金加工的装配公差要求。

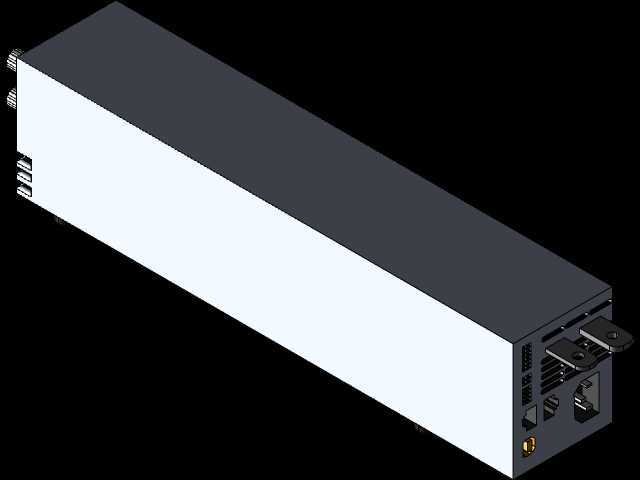

　　从功能结构上，前面板的输出接线端子区域做了绝缘防护槽设计，避免接线时裸露的铜丝碰到相邻端子造成短路，端子的接线孔径适配6平方毫米的导线，满足30A大电流输出时的载流要求，端子旁的标识区域做了凹刻特征，对应正负极、接地端的标识位置。设备后部的交流输入插座、通讯接口位置也做了精准还原，通讯接口支持远程程控，在自动化测试系统中可以通过上位机直接设定输出参数，无需人工手动调节，对应接口的安装凸台、固定螺丝孔位都按照实际接插件的尺寸建模，后续做整机装配时可以直接导入标准接插件模型完成装配。

　　建模时还考虑了设备的维护结构，壳体顶部的散热盖板做了可拆卸的结构设计，对应内部的电路板、功率模块、散热片的维护空间，打开盖板后可以直接更换散热风机、检修功率回路，对应的盖板固定螺丝位置、密封胶条沟槽都在模型中做了体现，还原实际产品的可维护性设计。前面板的显示屏保护罩采用透明PC材质，建模时单独拆分了零件层，方便后续做渲染时赋予透明材质，还原真实的显示效果。

　　在实际产线应用中，这类电源常搭配测试工装使用，多台同型号电源可以并排安装在机柜中，统一通过后部的通讯接口连接到测试主机，组成多通道供电测试系统，建模时还原的壳体侧边平整度、安装孔位一致性，能够直接用于多设备并排安装的布局仿真，验证机柜内的布线空间、散热风道是否合理，避免实际安装时出现设备干涉、散热不畅的问题。对于电子设备研发人员来说，这个精准的三维模型可以直接用于测试台架的布局设计，提前预留电源的放置空间、接线操作空间，评估测试工位的人机操作合理性，减少后期台架加工完成后的整改工作量。
