工业用壳管式热量交换设备结构设计

项目分类:换热器 发布时间:2026-07-29 ID:1203769
  • 工业用壳管式热量交换设备结构设计
  • 工业用壳管式热量交换设备结构设计
  • 工业用壳管式热量交换设备结构设计

在化工、电力、暖通、食品加工等诸多工业场景中,不同流体介质间的热量传递是生产流程里不可或缺的环节,壳管式换热设备凭借结构可靠、承压能力强、适配介质范围广的特点,成为工业换热场景中应用占比最高的设备类型之一。这套三维结构完整还原了固定管板式壳管换热设备的核心构造,从端盖法兰的螺栓排布到壳程筒体的壁厚过渡,都遵循实际工业生产的设计逻辑,可直接用于结构校核、装配模拟或是教学演示场景。

从实际用途来看,这类设备主要实现两种温度不同流体间的热量传递,既可以用高温流体加热低温工艺介质,也能通过冷却介质带走工艺流体的多余热量,满足生产流程的温度控制要求。比如在化工精馏工序中,它可以作为冷凝器将塔顶馏出的气态介质冷凝为液态;在集中供暖系统中,又可以作为水-水换热器将高温管网的热量传递给二次侧供暖循环水;在液压系统冷却回路中,还能带走液压油工作过程中产生的热量,避免系统油温过高影响元件寿命。

在功能特性设计上,这套结构采用单壳程单管程的基础构型,圆柱形外壳搭配平行排布的换热管束,两端通过带法兰的椭圆形封头密封,管板与壳程筒体、换热管采用焊接连接,保证承压状态下的密封可靠性。壳程侧的流体在筒体内壁与换热管外壁之间的流道流动,管程侧的流体从一端封头进入,穿过所有换热管后从另一端封头流出,两种流体被换热管壁完全隔离,不会发生掺混,热量通过金属管壁完成传递。端盖与筒体采用法兰螺栓连接,拆卸后可以直接对换热管内壁进行清洗,适配含有少量杂质的流体工况,避免管内结垢影响换热效率。法兰端面上均匀排布的螺栓孔严格遵循压力容器法兰的标准间距,保证连接时受力均匀,避免局部密封失效出现泄漏。

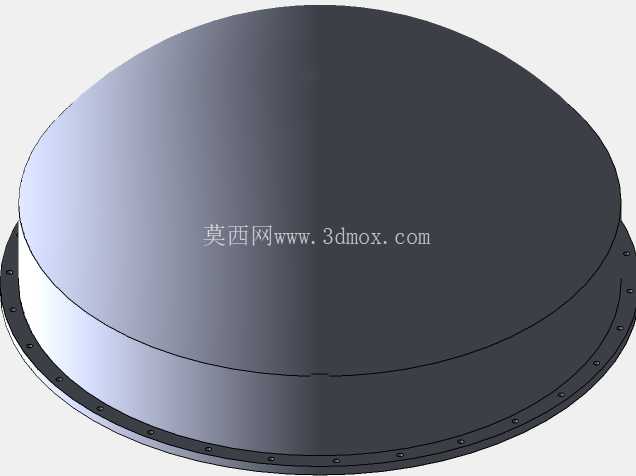

设计过程中首先考虑的是承压边界的连续性,壳程筒体与管板的连接位置做了圆滑过渡处理,避免应力集中在长期交变温度工况下出现疲劳裂纹。椭圆形封头的曲率半径按照内压容器的标准设计,在相同承压能力下比平盖结构更节省材料,同时能让流体进入封头后分布更均匀,减少进入换热管时的偏流问题。换热管的排布采用正三角形排列,在相同壳程直径下可以布置更多换热面积,提升单位体积的换热效率,管间距预留了足够的装配间隙,保证穿管工序的可操作性,也为管板焊接预留了操作空间。

从安装边界来看,这套结构的核心安装接口为两端的法兰端面,法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都匹配对应压力等级的标准法兰尺寸,可直接与同规格的工艺管道对接。设备整体为卧式安装构型,壳程筒体上预留的管接头位置分别对应壳程流体的进出口、排气口与排污口,安装时需要保证筒体有微小的倾斜角度,让停机时壳程内的残留介质可以从排污口完全排出,避免积液造成内壁腐蚀。设备的整体长度与直径比例符合常规工业换热设备的设计范围,安装时需要在筒体下方预留两个鞍式支座的安装位置,支座的间距根据筒体的挠度计算结果设置,避免满水状态下筒体出现过大变形影响密封性能。

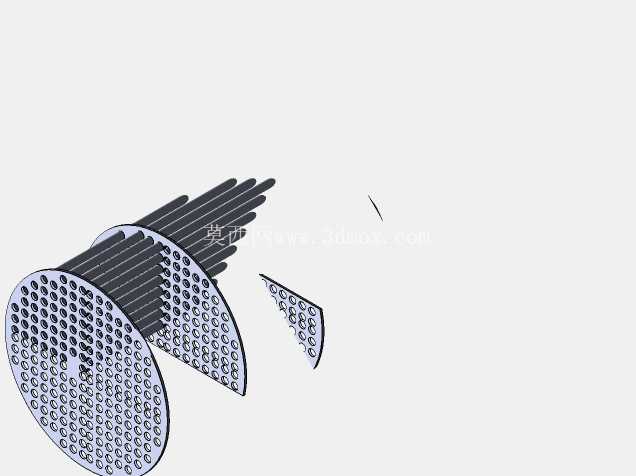

在结构细节上,换热管与管板的连接采用强度焊加贴胀的工艺结构,既保证焊接位置的密封性能,又能消除换热管与管板孔之间的间隙,避免间隙腐蚀缩短设备使用寿命。壳程内壁没有设置额外的折流板,适配小流量、低阻力要求的工况,如果需要提升壳程流速增强换热效果,可以在现有筒体结构基础上加装弓形折流板,不需要改动整体的外壳与端盖结构,具备一定的改型适配空间。端盖内侧的流体流道没有设置额外的分程隔板,流体可以均匀进入所有换热管,减少管程的流动阻力,适合压降要求严格的工艺系统。
