复古立式双缸蒸汽动力装置结构设计

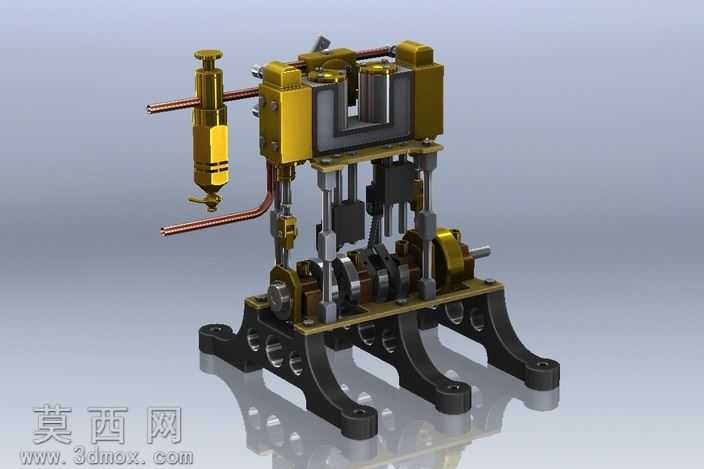

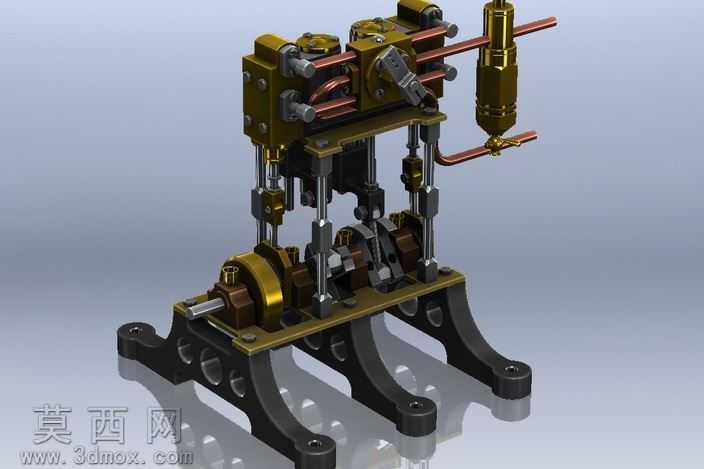

本作品为复古风格立式双缸蒸汽动力装置的三维建模成果，建模过程严格遵循机械设计规范，对装置的每一处结构都进行了精准还原。整体采用立式排布的双缸布局，底部为带减重孔的弧形铸铁式支撑脚架，架体通过螺栓与上层安装基板牢固连接，保障整机运行时的结构稳定性。建模阶段对配气机构、活塞连杆组件、曲轴输出单元、蒸汽管路系统进行了全参数化构建：上部的配气模块集成了进气控制阀、蒸汽分配管路，铜质管路的弯折弧度、接头衔接位置都按照真实蒸汽动力装置的布局设计，还原了蒸汽从进气端进入、经配气结构分配至两侧气缸的完整路径；气缸部分采用立式套筒结构，配套的活塞杆、十字头滑块、连杆构件都做了装配约束，可模拟活塞往复运动带动曲轴旋转的完整传动过程；曲轴输出端集成了飞轮结构，用于平衡运转时的转动惯量，降低转速波动。材质渲染阶段针对不同部件做了差异化材质赋予：支撑脚架、气缸壳体、安装基板采用做旧黄铜与铸铁材质，还原老式动力机械的金属质感，表面添加了细微的氧化纹理与使用痕迹；传动连杆、螺栓紧固件采用抛光钢材质，突出金属加工后的光洁质感；蒸汽管路采用紫铜材质，通过调整粗糙度与反射参数，还原铜质管路温润的金属光泽；底座支撑脚添加了哑光黑漆材质，模拟老式设备的漆面涂装效果。设计思路上参考了经典小型蒸汽机的结构逻辑，在还原传统机械结构美感的同时，对部分零件的装配间隙做了优化调整，既保留了复古机械的视觉特征，也让整体结构更符合三维装配的干涉校验要求，所有运动部件都预留了合理的活动空间，可直接用于运动仿真演示，直观展现蒸汽动力装置将蒸汽压力转化为旋转机械能的工作过程，整体模型结构完整，细节丰富，既可以作为机械原理教学的演示素材，也可用于复古机械主题的展示渲染。
