V型十二缸汽车发动机结构三维建模作品

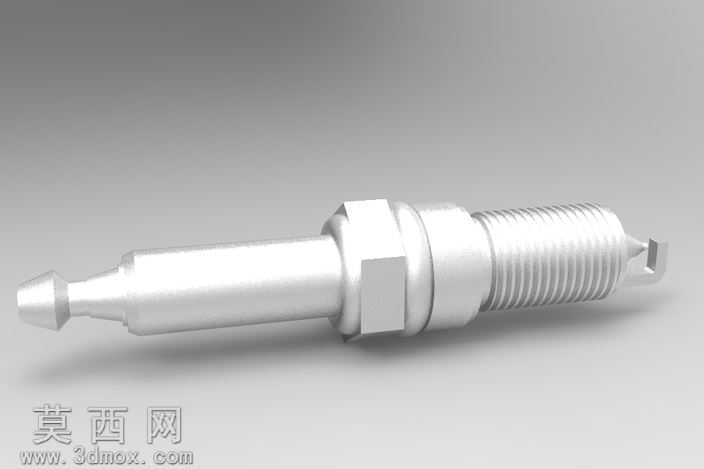

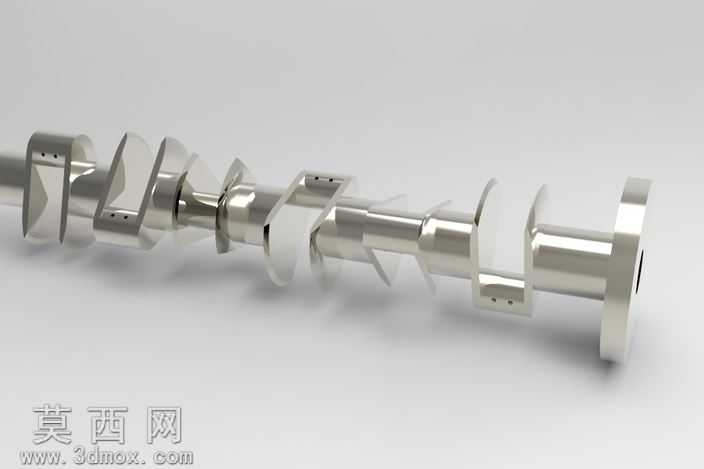

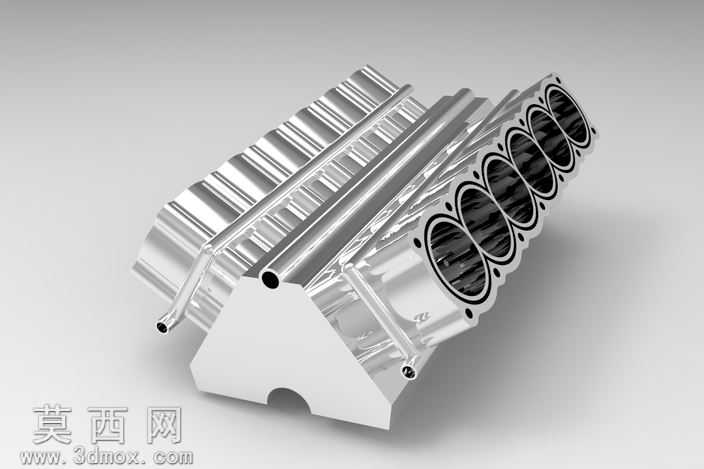

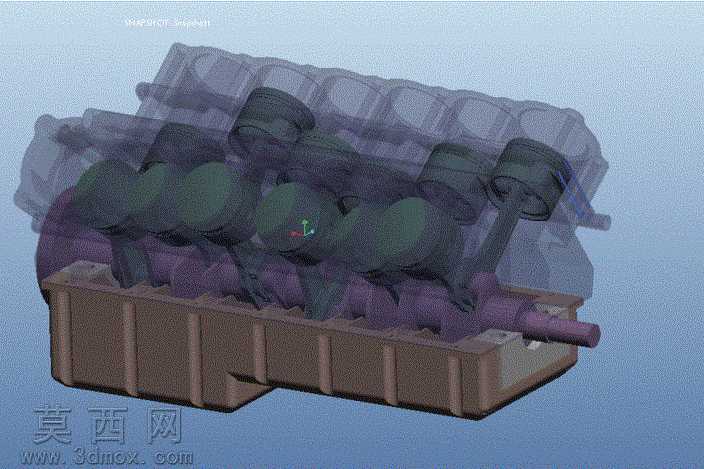

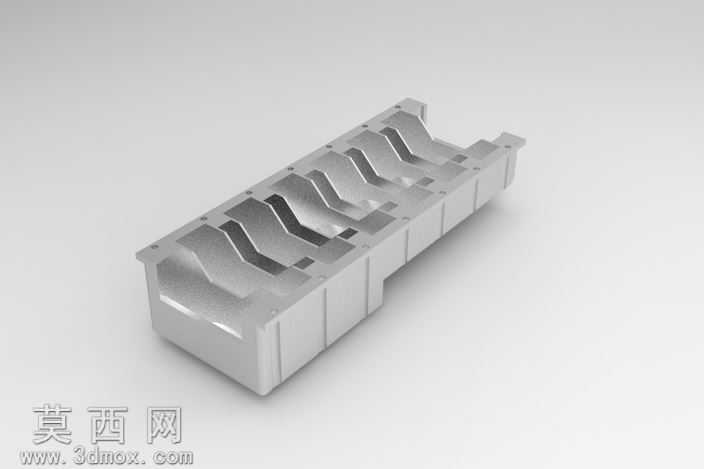

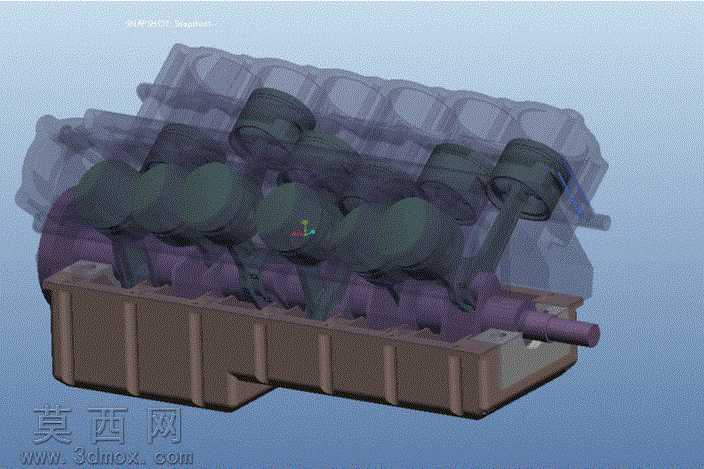

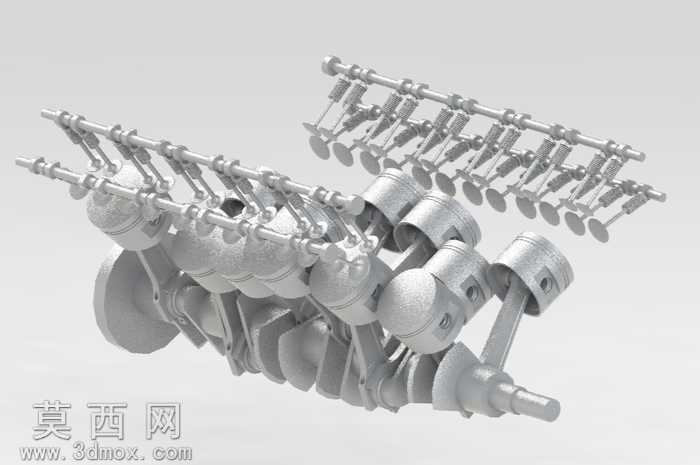

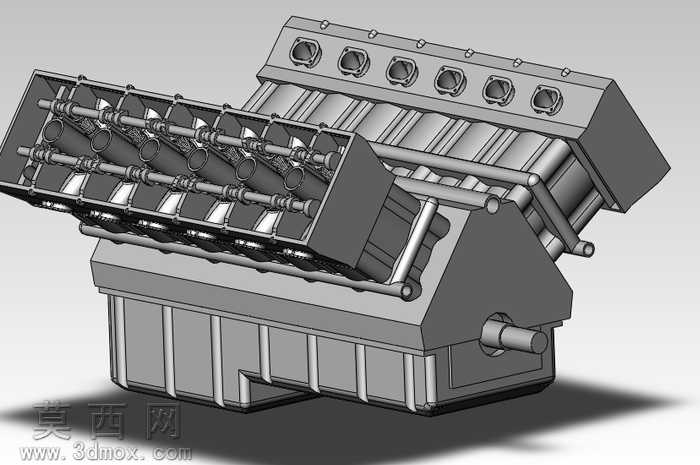

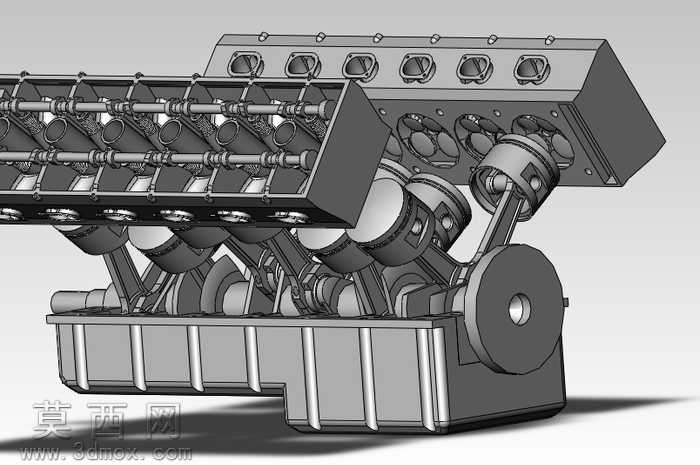

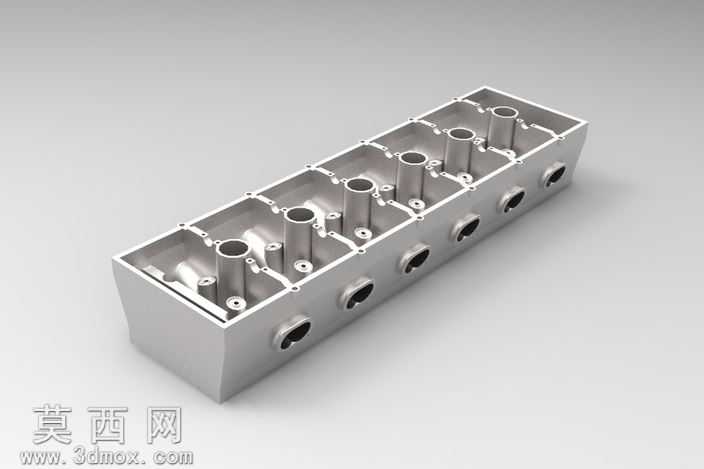

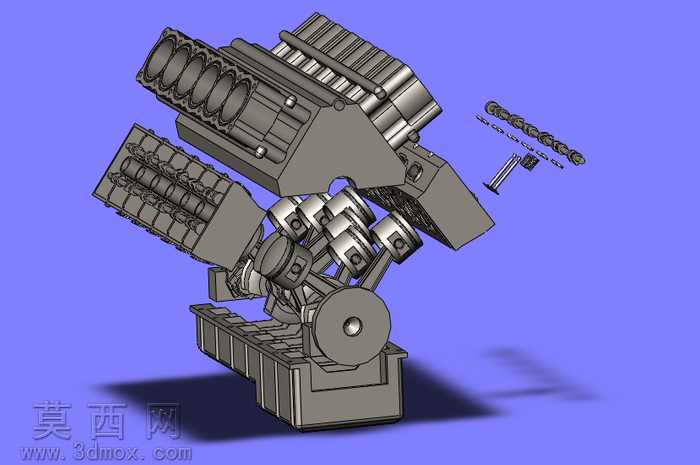

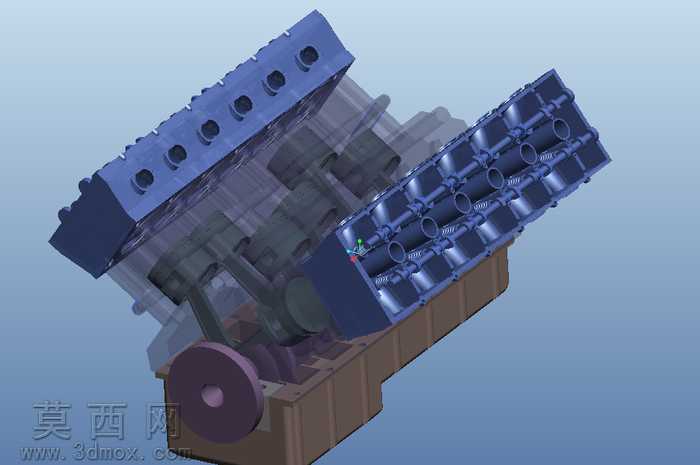

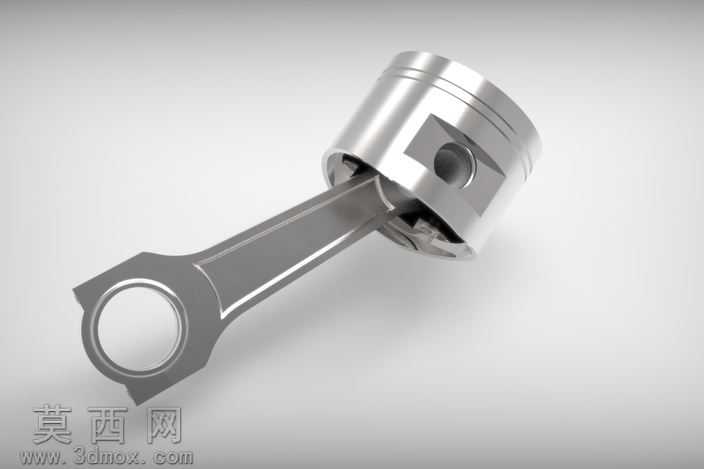

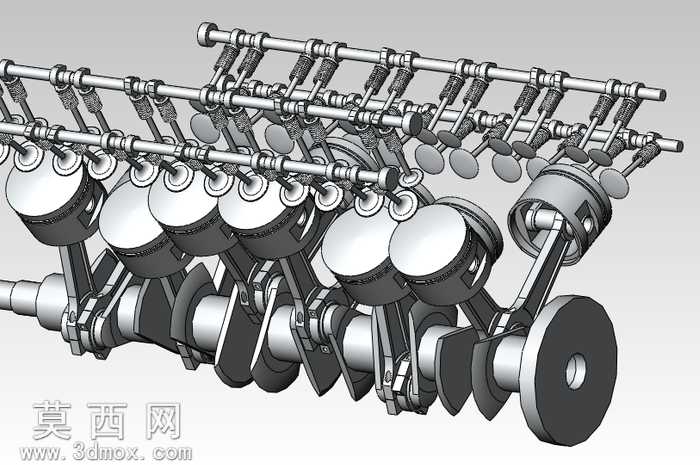

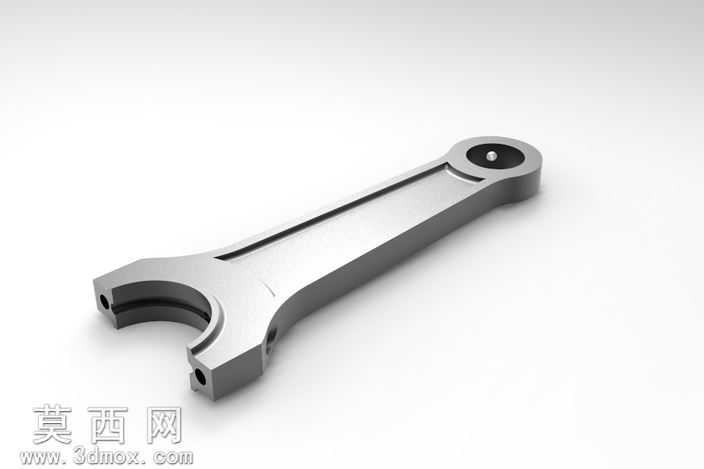

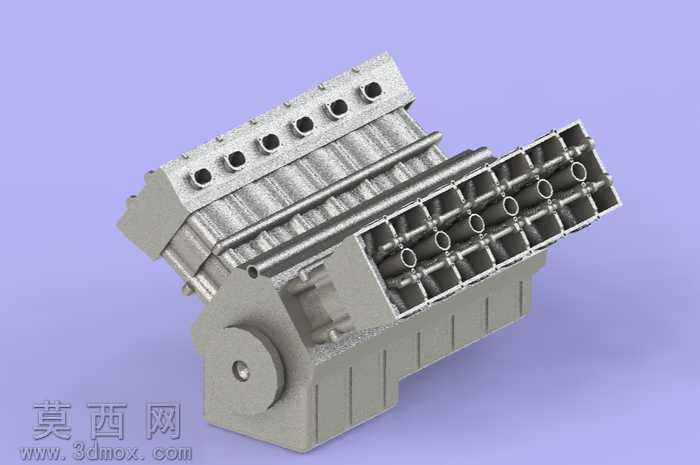

本作品为V型十二缸内燃机的三维结构建模成果，建模过程围绕V型发动机的经典布局逻辑展开，首先确定60度夹角的缸体排布基准，完成上下分体式缸体的基础轮廓构建，下缸体采用加强筋式箱型结构设计，在保证曲轴安装空间的前提下，通过等距分布的横向加强筋提升缸体结构刚性，还原了量产V12发动机缸体的力学设计思路。建模过程中对曲柄连杆机构进行了精细化还原，十二组活塞与连杆按照V型两侧交错的点火顺序对应排布，曲轴采用全支撑结构设计，每个曲柄销对应两侧气缸的连杆安装位，精准还原了V12发动机运转时活塞往复运动与曲轴旋转运动的转换逻辑，活塞部分还原了顶部燃烧室凹坑、活塞环槽、活塞销座的细节结构，连杆区分了大头与小头的连接结构，大头的剖分式连杆盖设计也做了完整呈现。缸盖部分采用半透明渲染效果，既保留了内部进排气道、气门组件的结构可见性，又通过半透明材质区分了缸盖与下部运动组件的层级关系，渲染阶段采用哑光金属材质模拟缸体的铸铁质感，活塞与连杆部分采用深色调金属材质区分不同部件的材质属性，曲轴输出端做了金属光泽强化处理，突出动力输出部件的视觉重点。整体建模遵循从整体布局到局部细节的设计思路，先确定缸体、曲轴、活塞连杆组的核心装配关系，再逐步补充油道、安装凸台、连接螺栓位等细节结构，所有部件的装配间隙符合内燃机设计的常规公差逻辑，既保证了外观结构的还原度，也清晰呈现了V12发动机内部的动力传递路径，通过半透明剖切式的渲染视角，让观看者可以直观看到封闭缸体内部的组件排布与运动配合关系，完整展现了大排量多缸发动机的结构特点。
