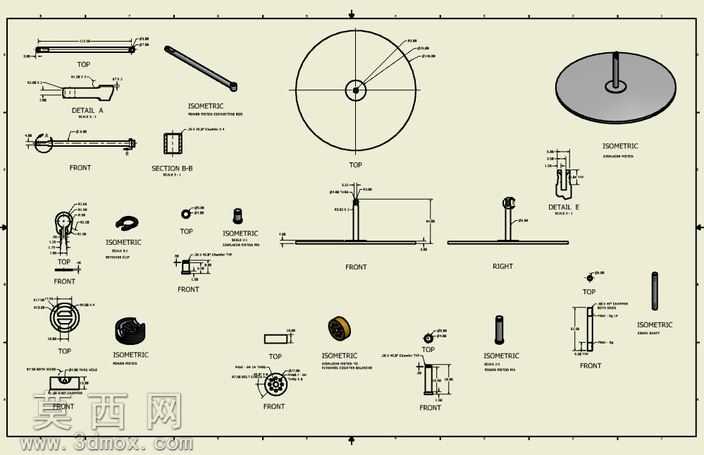

斯特林发动机全套零件结构设计图纸

本套斯特林发动机设计图纸依托三维建模软件完成全参数化零件构建，建模过程严格遵循机械加工的公差配合要求，对每一个零件的尺寸链进行反复校核，确保各运动部件装配后无卡滞、无干涉。建模阶段首先梳理斯特林发动机的工作原理，将整套装置拆解为动力输出组件、热置换组件、传动连接组件、支撑固定组件四大模块，针对每个模块内的零件逐一完成草图绘制、特征拉伸、倒角、螺纹修饰等建模操作，对轴类零件添加同轴度约束，对盘类零件添加平面度约束，对配合面添加对应的间隙或过盈配合参数设置。图纸中包含了所有零件的多视图表达，涵盖主视图、俯视图、等轴测视图以及关键部位的局部剖视图，清晰呈现每个零件的外形轮廓、内部结构、安装孔位、配合尺寸，对关键的传动部位还补充了局部放大详图，标注了精密配合段的尺寸公差与表面粗糙度要求。材质配置方面，针对不同零件的功能特性匹配对应材质，高温工作的热置换气缸选用耐高温导热材质，动力输出轴选用高强度耐磨结构钢，支撑底座选用稳定性优异的铸铁材质，飞轮选用密度均匀的金属材质以保证转动惯量稳定，所有材质在三维环境中完成渲染调试，还原不同材质的表面质感与光影效果。结构设计上充分考虑斯特林发动机的循环工作特性，优化了曲柄连杆的传动角度，降低运动过程中的摩擦损耗，合理布置各零件的安装位置，保证整体结构紧凑同时预留足够的装配操作空间，对连接部位的紧固件规格、安装位置做了明确标注，确保装配流程清晰可执行。整套图纸的设计思路围绕可加工、可装配、可稳定运行的核心目标展开，既保证了尺寸标注的完整性与准确性，也兼顾了实际加工过程中的工艺可行性，能够直接用于零件的机加工生产与整机组装调试，为斯特林发动机的实物制作提供完整可靠的技术依据。
