居民区生活垃圾焚烧处理设备结构设计

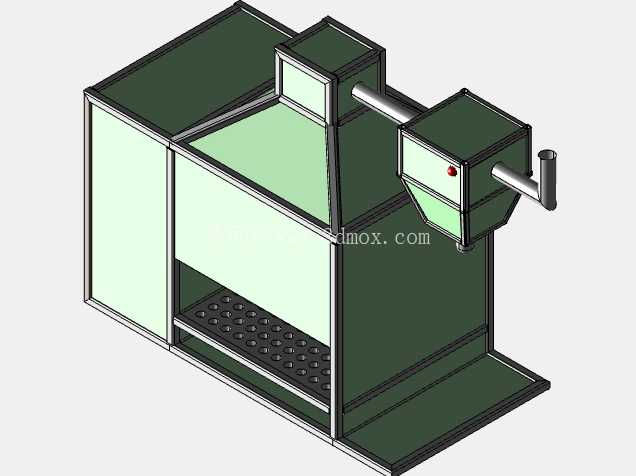

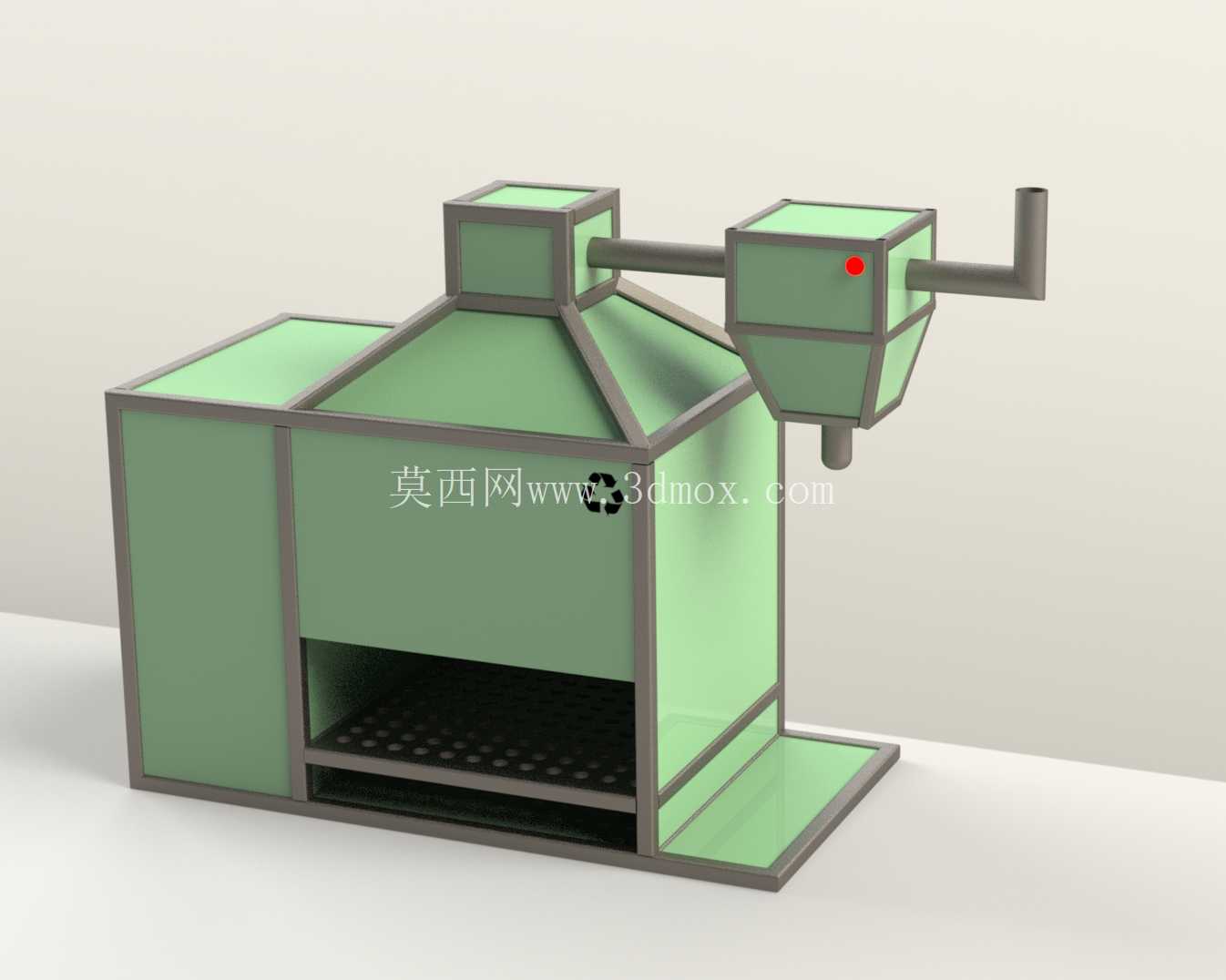

这款小型生活垃圾焚烧装置的设计初衷，是适配东南亚居民区分散式固废处理需求，解决低密度住宅区域生活垃圾收运半径大、集中处置成本高的实际痛点，设备整体采用模块化框架拼接结构，主体外壳采用薄钢板折弯成型后做防腐涂装，框架部分采用等边角钢焊接成型，所有拼接面预留密封胶条安装槽，避免焚烧过程中烟气无组织外泄。设备主燃烧室采用卧式矩形腔体设计，下部设置带均匀通风孔的铸铁炉排，炉排距离腔体底部预留120mm高度的灰渣沉降空间，炉排前端延伸出倾斜式投料导板，日常投放袋装或零散生活垃圾时，可直接顺着导板推入燃烧室，无需额外开启炉门操作，减少高温烟气外溢的风险。燃烧室顶部采用四坡斜顶结构，一方面避免焚烧过程中飞灰在顶部沉积，另一方面引导高温烟气向侧方排烟通道汇聚，斜顶与侧墙的拼接处采用满焊处理后做耐高温涂层，可承受800摄氏度以内的持续高温工况。设备侧方连接的二级沉降室采用上窄下宽的锥斗结构，高温烟气从主燃烧室通过水平连接烟道进入沉降室后，流通截面突然扩大，烟气流速快速降低，裹挟的大颗粒飞灰会在重力作用下沉降到锥斗底部，通过下部的排灰口定期清理，沉降室侧面设置观察孔，可实时查看内部积灰与烟气流动状态，顶部连接的排烟管向上延伸后做水平弯折，避免雨水直接灌入设备内部。从安装边界来看，设备整体占地面积不足2平方米，底部采用整体式钢板底座，无需做复杂的混凝土基础，仅需将安装地面做硬化找平后即可放置固定，设备总高度控制在1.8米以内，适配普通居民区户外安装的高度限制，不会对周边住户的采光与视线造成明显遮挡。设计过程中充分考虑了小型设备的操作便捷性，所有需要日常操作的炉门、清灰口、观察孔的操作高度均设置在距离地面0.4米到1.5米的区间内，日常运维无需借助登高工具，单人即可完成投料、清灰、状态检查的全部操作。通风结构上，炉排下部的进风通道采用自然进风设计，无需额外配置引风机即可依靠烟囱抽力完成燃烧供氧，大幅降低设备的运行能耗与制造成本，适合供电不稳定的偏远居民区使用，燃烧室内部的炉排采用分段可拆卸结构，长期使用出现烧损变形时，可单独更换单块炉排片，无需整体更换炉排组件，降低后期维护成本。设备外部的所有连接螺栓均采用外露式设计，后期拆解维护时无需破坏主体结构即可完成内部耐火层的更换与壳体修复，排烟管与沉降室的连接采用法兰对接，可根据实际安装需求调整排烟管的朝向与高度，适配不同周边环境的排烟要求。在实际应用场景中，这类小型焚烧炉可覆盖30到50户居民的日常生活垃圾处理需求，可将可燃生活垃圾做减量化处理，焚烧后的灰渣体积仅为原垃圾体积的5%不到，大幅降低垃圾清运的频次与运输成本，设备运行过程中无需添加辅助燃料，仅依靠生活垃圾自身的热值即可维持持续燃烧，运行过程中仅需定期清理灰渣与沉降室积灰，日常运维工作量极小。
