400x300x200规格逆变器配套电气控制柜

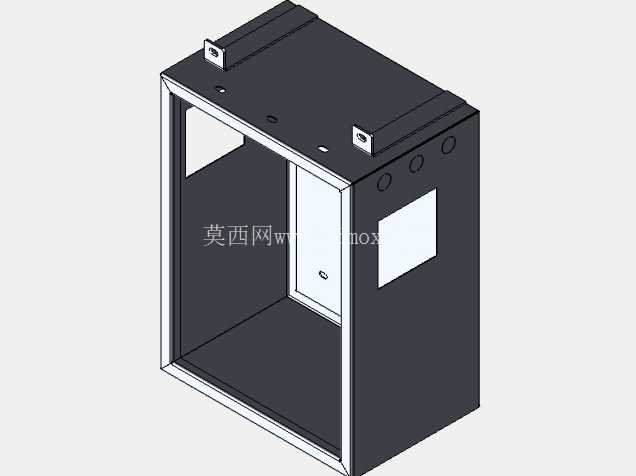

这款柜体的设计初衷，是为小功率分布式逆变配电场景提供紧凑化的本地控制载体，在车间工位旁的小型设备集群、分布式光伏户用并网点、非标自动化单机的侧装控制单元这类空间局促的部署场景里，常规深度超过300mm的标准控制柜往往会挤占操作通道或是干涉周边设备的维护空间，而400mm宽度、300mm深度、200mm高度的外廓尺寸，刚好能适配墙面侧装、设备机架旁侧挂装、生产线边支架固定这三类常见的安装工况，安装孔位预留在柜体顶部的折边位置，不需要在柜体背部额外焊接安装支架，直接通过膨胀螺栓或是抱箍就能完成固定，安装边界预留了上下各20mm、左右各15mm的散热与走线间隙，不会因为贴墙安装导致柜体散热槽被遮挡。

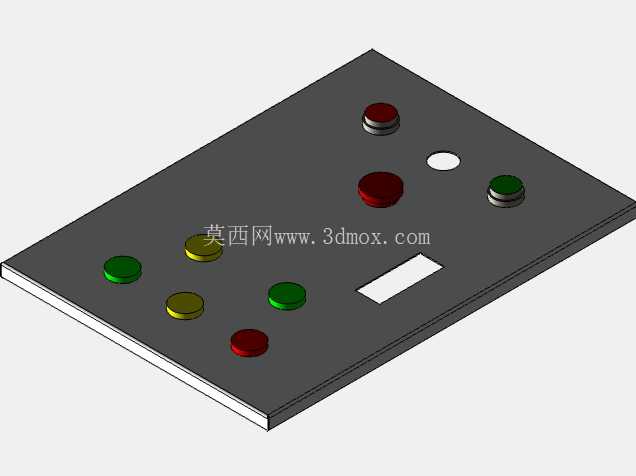

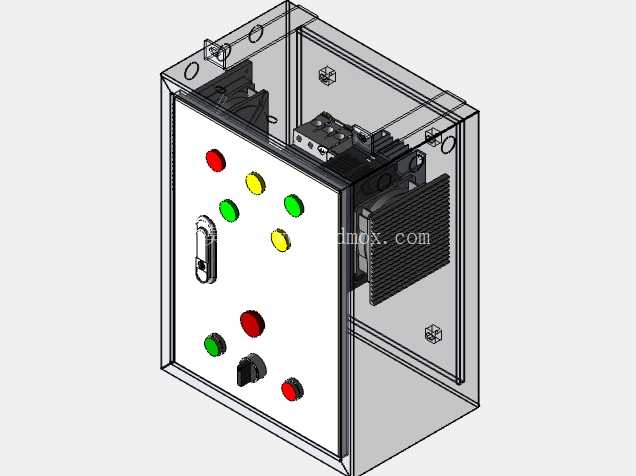

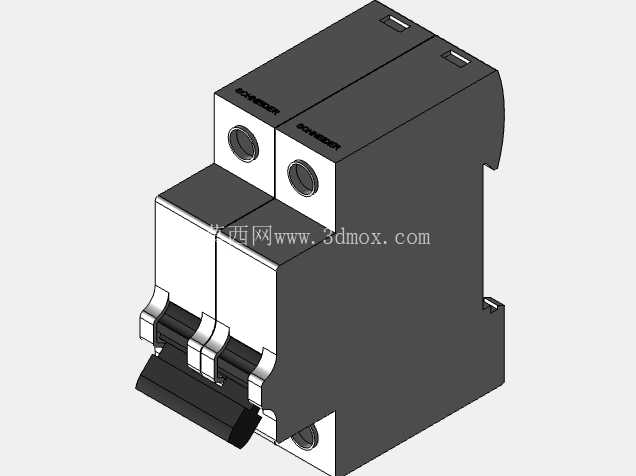

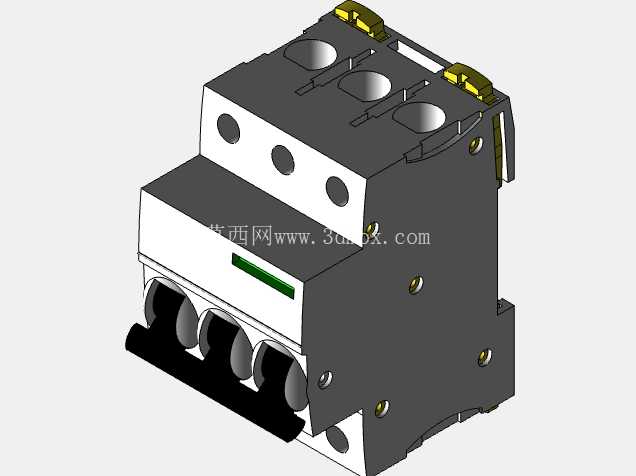

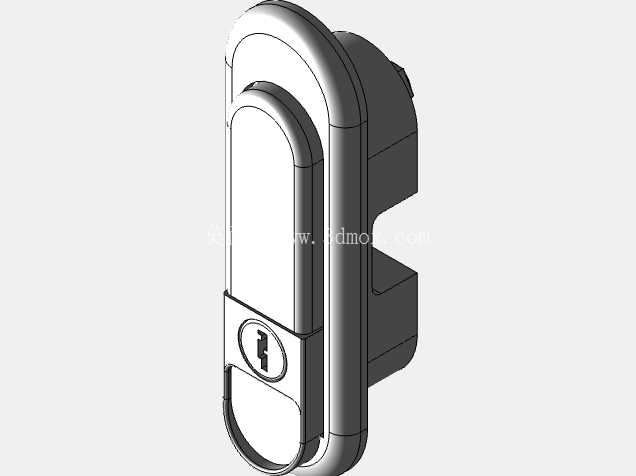

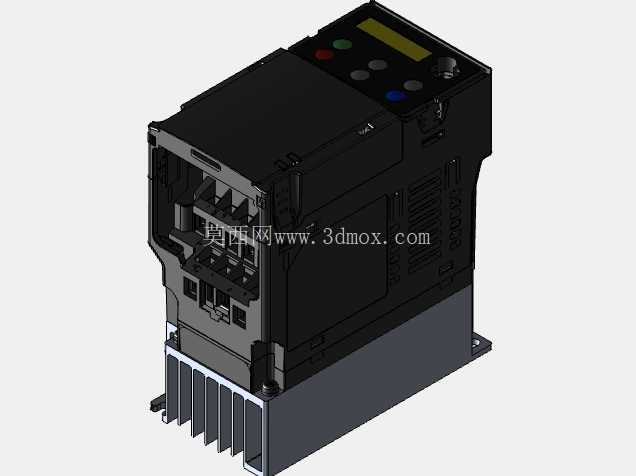

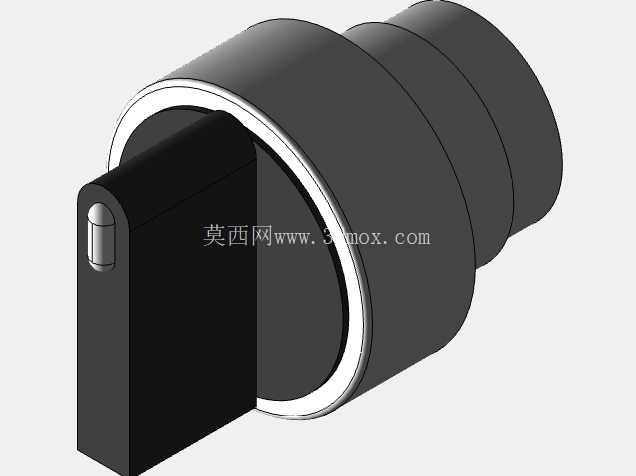

从功能配置来看，柜内预留了1台0.75kw规格三相逆变器的安装位，同时配置了3极主回路断路器与2极控制回路断路器的安装导轨位置，断路器的安装位距离柜门操作面预留了足够的接线空间，就算是16平方的主回路线缆，也能在柜内完成弧度自然的弯折，不会出现线缆硬折损伤绝缘层的问题。柜门面板上的操作元件按照操作频次做了分区布局：最常操作的电源开关锁具布置在面板左侧，伸手就能完成柜门的开启与闭锁操作；状态指示灯按照红、绿、黄的功能区分层排布，红色对应故障与电源分断状态，绿色对应运行与正常供电状态，黄色对应预警与待机状态，操作人员站在柜前1.5米的位置就能清晰识别所有灯组的状态；操作旋钮布置在面板下部区域，刚好对应操作人员站立时的手部自然操作高度，不需要抬臂或是弯腰就能完成模式切换操作。

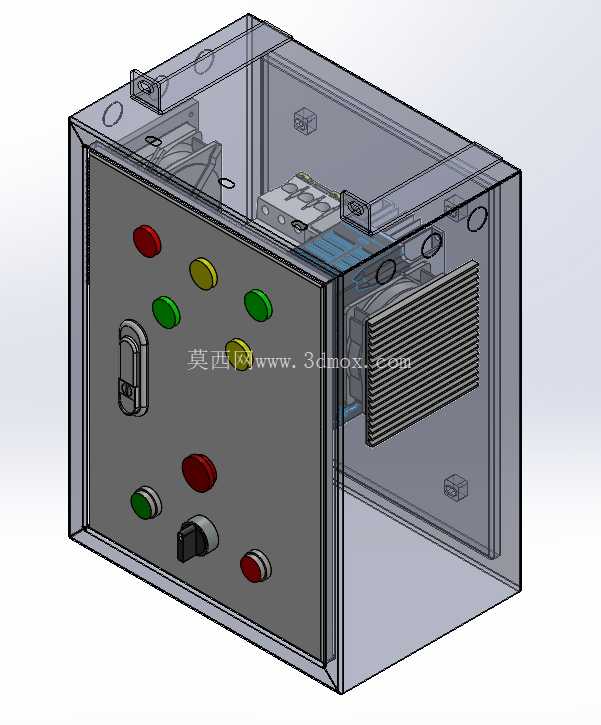

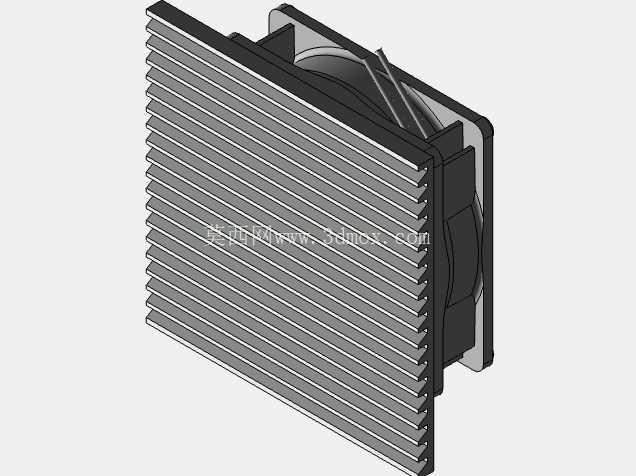

柜体采用半透明可视化的结构设计思路，除了正面的操作面板采用不透明冷轧钢板做结构加强之外，其余侧板与顶板都采用透明工程材质，日常巡检的时候不需要打开柜门，就能直接观察到柜内断路器的分合状态、逆变器的运行指示灯状态，大幅降低日常巡检的工作量，同时透明侧板上预留了格栅状的散热通槽，通槽的开孔方向做了下倾处理，既能保证柜内热量自然对流排出，又能避免车间内的飞溅粉尘、冷凝水直接滴落到柜内的电气元件上。柜内的元件安装板采用可抽拉的结构设计，维护的时候只需要松开安装板两侧的固定螺丝，就能把整个安装板连同上面的电气元件抽出150mm的距离，不需要探身到狭窄的柜内就能完成接线与元件更换操作，对于空间局促的安装场景来说，这种设计能把维护所需的前方操作空间压缩到400mm以内，比常规固定安装板的柜体节省近一半的维护空间。

在电气间隙的设计上，柜内的强电回路与弱电信号回路做了明确的走线分区，主回路线缆沿着柜体右侧的走线槽布置，控制回路线缆沿着柜体左侧的走线槽布置，两类走线槽之间预留了20mm的隔离间距，避免强电回路的电磁干扰影响逆变器的控制信号稳定性。柜门与柜体之间的接地连接采用多股软铜编织带，保证柜门的可靠接地，避免操作过程中出现感应电麻手的问题。柜体的防护等级按照IP54的要求做结构设计，柜门与柜体的贴合面预留了发泡密封胶条的安装槽，胶条采用连续发泡的三元乙丙材质，长期使用不会出现老化开裂的问题，就算是在有少量切削液飞溅的机加工车间工位旁部署，也能有效阻挡液体与粉尘进入柜内。

实际选型适配的时候，这款柜体可以直接配套小功率单机设备的逆变控制需求，不需要额外做柜体的结构改制，所有的操作元件开孔、柜内安装导轨位置、散热通槽都已经按照常规电气配置做了预留，结构设计人员只需要根据具体的元件参数调整安装板上的孔位即可，不需要从零开始做柜体的整体结构设计，能大幅缩短小型电控项目的设计周期。
