QOB240/220低压保护开关假人结构设计

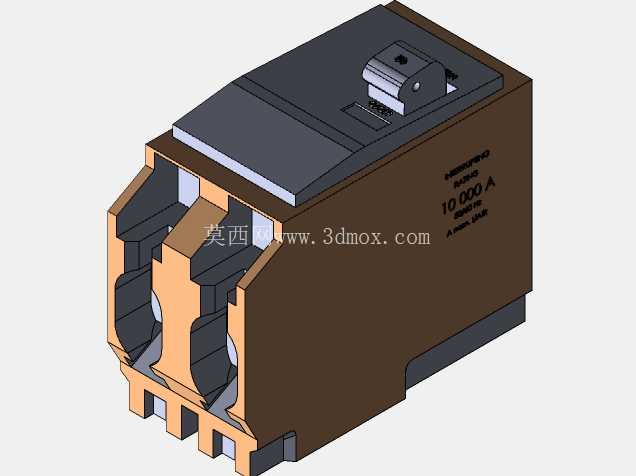

在低压配电系统的柜体布局设计、母排排布校核、二次线走线规划工作中，这类假人模型的使用频率远高于多数刚入行的结构工程师预期——很多新人会误以为只有带电功能的真实元件模型才有建模价值，实际在项目投标阶段的柜体方案演示、生产前的装配干涉检查、运维端的操作空间模拟环节，不带内部导电结构的假人模型反而能在控制文件体量的同时，完整还原元件的安装边界与外形特征，避免大装配体卡顿影响设计效率。这款QOB240/220规格的假人模型，还原的是额定电流等级10000A级的大容量低压保护开关的外部轮廓，从建模细节来看，前端的双接线端结构完全按照真实产品的接线母排搭接位置做了特征还原，包括接线端的卡槽凸起、相间的绝缘隔筋尺寸都和实物保持一致，这部分特征是做柜内母排设计时的核心校核点——如果假人模型忽略了隔筋的凸起厚度，很容易在实际装配时出现母排与隔筋干涉、相间安全距离不足的问题，后续整改不仅要重新折弯母排，还可能延误整柜的出厂交付周期。模型顶部的操作手柄做了分件处理，还原了真实开关手柄的凸起轮廓与转动轴位置，这部分设计主要是为了校核柜门板的开孔位置与操作空间：很多低压柜的门板操作孔会因为手柄的转动行程预留不足，出现开关合闸、分闸时手柄刮蹭门板的问题，甚至会导致开关无法正常分合，影响配电系统的操作安全性。模型侧面的标识区域做了凹刻特征还原，虽然是假人模型，但保留标识位的特征可以在后续出工程图、做柜体渲染时，直接在对应位置贴图添加产品参数，不需要额外调整坐标位置，提升出图效率。从安装边界来看，模型底部的安装卡扣、定位凸台的尺寸完全匹配标准配电柜的安装梁间距，建模时特意保留了安装面的基准平面，工程师在装配时可以直接将模型的安装基准与柜内安装梁的基准面配合，不需要额外做基准偏移，大幅提升大装配的搭建效率。不同于带内部结构的详细元件模型，这款假人模型将所有非外观、非安装相关的内部特征全部做了简化，比如内部的触头结构、脱扣器组件、灭弧室结构都没有做实体建模，整个模型的文件体量控制在极小的范围内，即使在整柜装配体中同时排布十数台同规格开关，也不会出现软件运行卡顿、特征重建失败的问题，非常适合项目初期的方案布局阶段使用。在实际的配电设备设计场景中，这类假人模型还有一个很实用的价值：在和客户做方案沟通时，不需要展示元件的内部专利结构，只需要通过外形模型就能清晰呈现柜内的元件排布、操作位置、接线方向，既能完整传递设计方案的布局逻辑，也能避免核心结构细节的泄露。建模时的分色处理也贴合实际产品的外观特征，本体的深棕色绝缘外壳、前端的浅橙色接线端护罩、顶部的黑色操作面都做了独立的面颜色区分，在做装配体干涉检查时，可以通过颜色快速识别不同的部件区域，不需要逐个点开特征树查找对应零件。另外，模型的所有外观棱边都做了和实物一致的圆角处理，没有出现尖锐的直角特征，这一点在做操作空间模拟时非常重要——如果模型的棱边是直角，在模拟人员操作手柄、接线作业时，会错误计算安全操作距离，导致预留的操作空间不足，实际运维时容易出现磕碰的问题。从结构设计的思路来看，这款假人模型没有追求不必要的细节还原，所有保留的特征都是服务于布局、安装、干涉检查的实际工程需求，去掉了所有对装配设计没有帮助的内部细碎特征，在还原度和模型轻量化之间找到了非常合适的平衡点，不管是做低压进线柜、母联柜的布局设计，还是做配电房的整体三维排布演示，都能直接调用，不需要再做额外的特征简化处理。
