NMRV蜗轮蜗杆减速机搭配滑轨滚珠丝杠结构

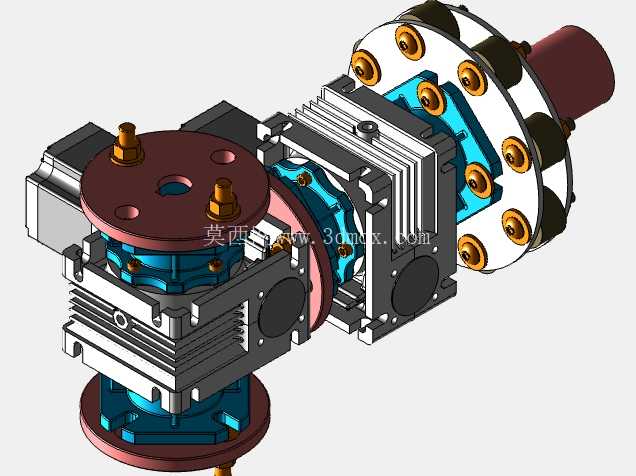

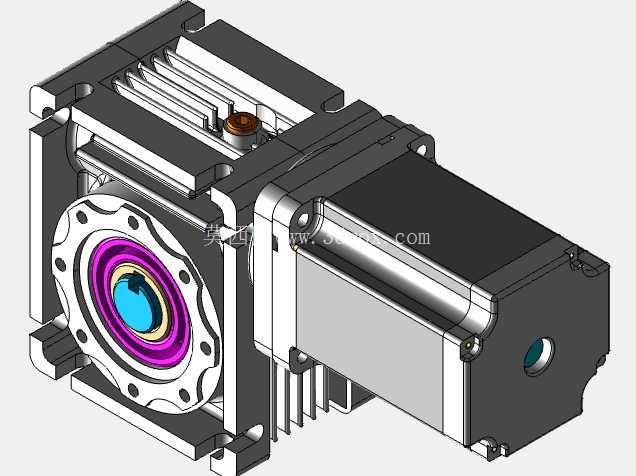

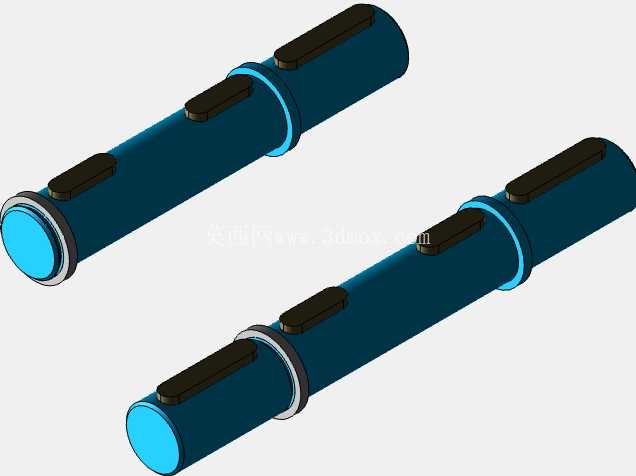

在非标自动化产线改造、小型输送设备搭建以及精密滑台模组的选型过程中，蜗轮蜗杆减速单元搭配直线传动组件的组合，一直是中小负载传动场景里的高适配方案。本次呈现的两款NMRV系列蜗轮蜗杆减速机，分别对应Nema23与Nema34安装规格的步进或伺服电机，可覆盖0.1-2N·m区间的输出扭矩需求，适配不同功率等级的动力输入源。其中NMRV030规格的机型，输入法兰直接匹配57系列步进电机的安装孔位，输出轴采用空心轴设计，可直接穿入传动轴完成扭矩传递，省去了额外的联轴器转接步骤，能有效压缩传动链的轴向安装空间，在桌面型点胶设备、小型物料分拣转台这类安装空间受限的场景中，这种紧凑的安装结构能大幅降低整体机构的体积占比。NMRV050规格的机型则针对更大负载的传动需求设计，既可以单独作为减速单元驱动重载转盘、输送辊筒，也能和同规格的NMRV050减速机组合使用，通过双机联动的方式实现更大减速比的动力输出，满足大扭矩低转速的工况要求，在小型包装线的主传动、工装夹具的旋转驱动工位上，这种组合应用能有效降低电机的负载率，提升动力单元的运行寿命。

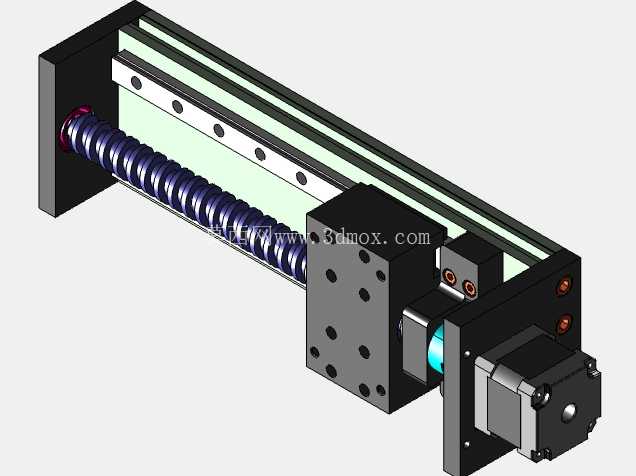

与之配套的SlideRailBallScrew 100mm/150行程滑轨滚珠丝杠组件，安装接口直接适配Nema17规格的42系列步进电机，可和上述两款减速机搭配组成旋转+直线的复合传动单元，也可单独作为直线驱动模块使用。该丝杠组件采用方形铝制滑轨作为承载基体，滑轨内部的滚道经过精密磨削处理，和滚珠螺母的配合间隙控制在0.02mm以内，能保证直线运动过程中的重复定位精度，在小型数控雕刻机的Z轴进给、视觉检测设备的镜头调焦机构、自动锁螺丝机的进给工位上，这种短行程高精度的丝杠组件能很好地满足微米级进给的需求。

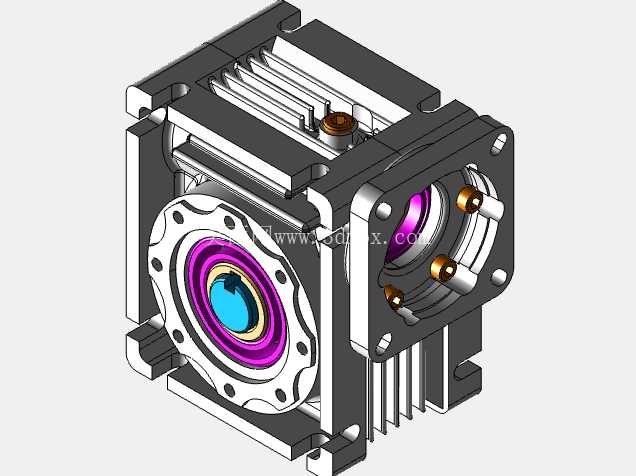

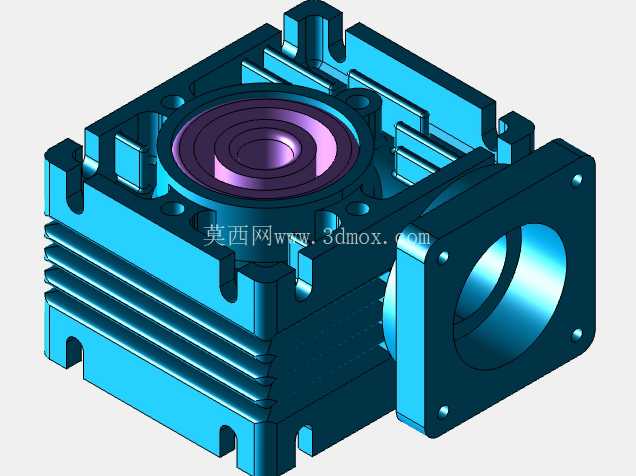

从结构设计层面来看，两款减速机的壳体均采用压铸铝合金成型，壳体表面设置有密集的散热鳍片，在连续运行工况下能通过鳍片增大和空气的接触面积，将蜗轮蜗杆啮合过程中产生的热量快速散出，避免壳体内部润滑脂温度过高导致黏度下降，影响传动效率和部件寿命。减速机的输出端轴承采用双列角接触球轴承配置，可同时承受径向载荷和一定的轴向载荷，在驱动带轴向力的负载比如丝杠、带轮时，无需额外加装推力轴承，简化了安装端的结构设计。输入端的油封采用双唇口结构，能有效阻挡外部粉尘、切削液进入壳体内部，同时防止内部润滑脂渗漏，适配车间多粉尘、有切削液飞溅的加工场景。

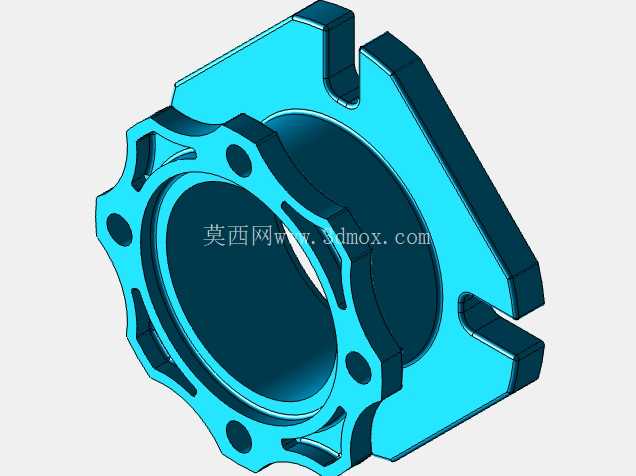

安装边界方面，NMRV030减速机的壳体外形尺寸为80mm×80mm，输入法兰的安装孔距为47.14mm，输出空心轴的孔径为14mm，轴向总长度（不含输入轴）为98mm，安装脚的孔距为56mm，既可以通过法兰面直接安装在设备立板上，也可以通过底部安装脚固定在型材台面上，两种安装方式可根据设备的布局灵活选择。NMRV050减速机的壳体外形尺寸为105mm×105mm，输入法兰匹配Nema34电机的86mm安装孔距，输出空心轴孔径为19mm，轴向总长度为125mm，底部安装脚的孔距为74mm，可承受的径向输出载荷是NMRV030的2.3倍，适配更大负载的传动场景。配套的100mm行程滚珠丝杠组件，滑轨截面尺寸为40mm×30mm，总长度为170mm，有效行程100mm，丝杠导程为5mm，输入轴直接匹配Nema17电机的安装法兰，安装时只需将电机轴插入丝杠端部的联轴器孔位，拧紧锁紧螺钉即可完成装配，无需额外调整同轴度；150mm行程版本的总长度为220mm，其余安装接口和100mm版本保持一致，可根据实际需要的直线运动行程灵活选型。

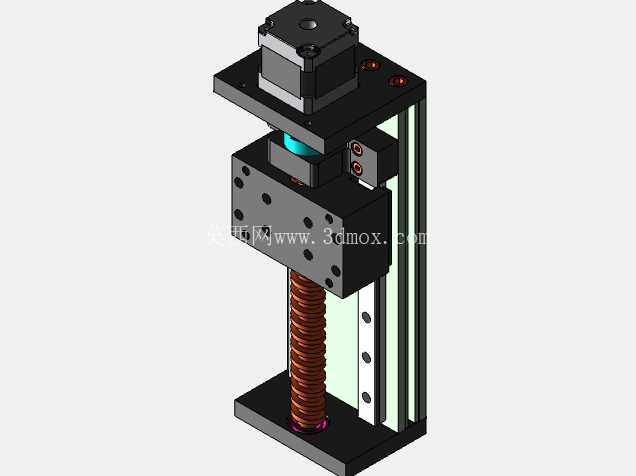

在实际应用中，这套传动组合可根据不同的工况需求灵活搭配：如果需要搭建旋转分度工位，可单独选用NMRV030或NMRV050减速机搭配对应规格的电机，直接连接转盘完成间歇旋转驱动；如果需要搭建直线进给工位，可选用滑轨滚珠丝杠组件搭配42系列步进电机，完成短行程的精密直线驱动；如果需要实现旋转+直线的复合运动，比如拧螺丝工位的旋转进给、焊枪的姿态调整加进给，可将减速机和丝杠组件通过连接板组合安装，共用一套动力源或者分别配置独立动力源，实现多自由度的运动输出。蜗轮蜗杆结构本身具备自锁特性，当输入侧停止动力输出时，输出轴无法被外力反向驱动，在垂直安装的场景下，比如升降工位、垂直进给的滑台，这种自锁特性可以防止负载下坠，省去额外的制动机构，降低整体的设计成本和结构复杂度。需要注意的是，在高速连续运行的工况下，蜗轮蜗杆的自锁效率会有所下降，此时仍需搭配带抱闸的电机使用，保证设备运行的安全性。

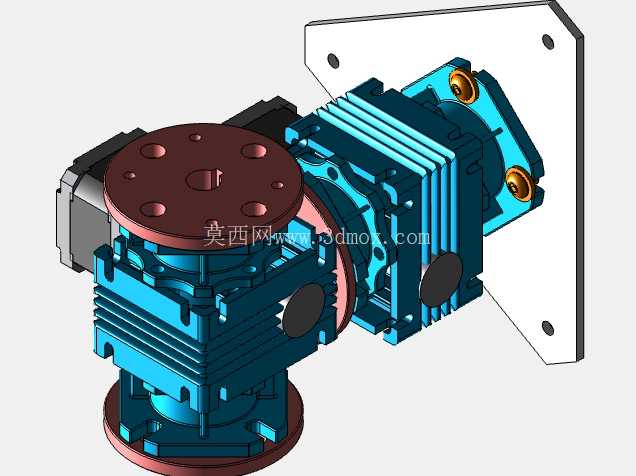

在建模细节上，这套模型完整还原了减速机壳体的散热鳍片结构、安装孔位、油封槽、轴承安装位，以及滚珠丝杠的滚道、钢球循环路径、滑轨安装槽、滑块锁紧结构等细节，所有的安装孔位尺寸、配合公差都按照实际量产产品的参数绘制，可直接用于设备的整体装配干涉检查、安装布局模拟，也可作为传动部件选型时的三维参考，帮助结构工程师快速完成设备的整体布局设计，减少选型阶段的尺寸核对工作量。
