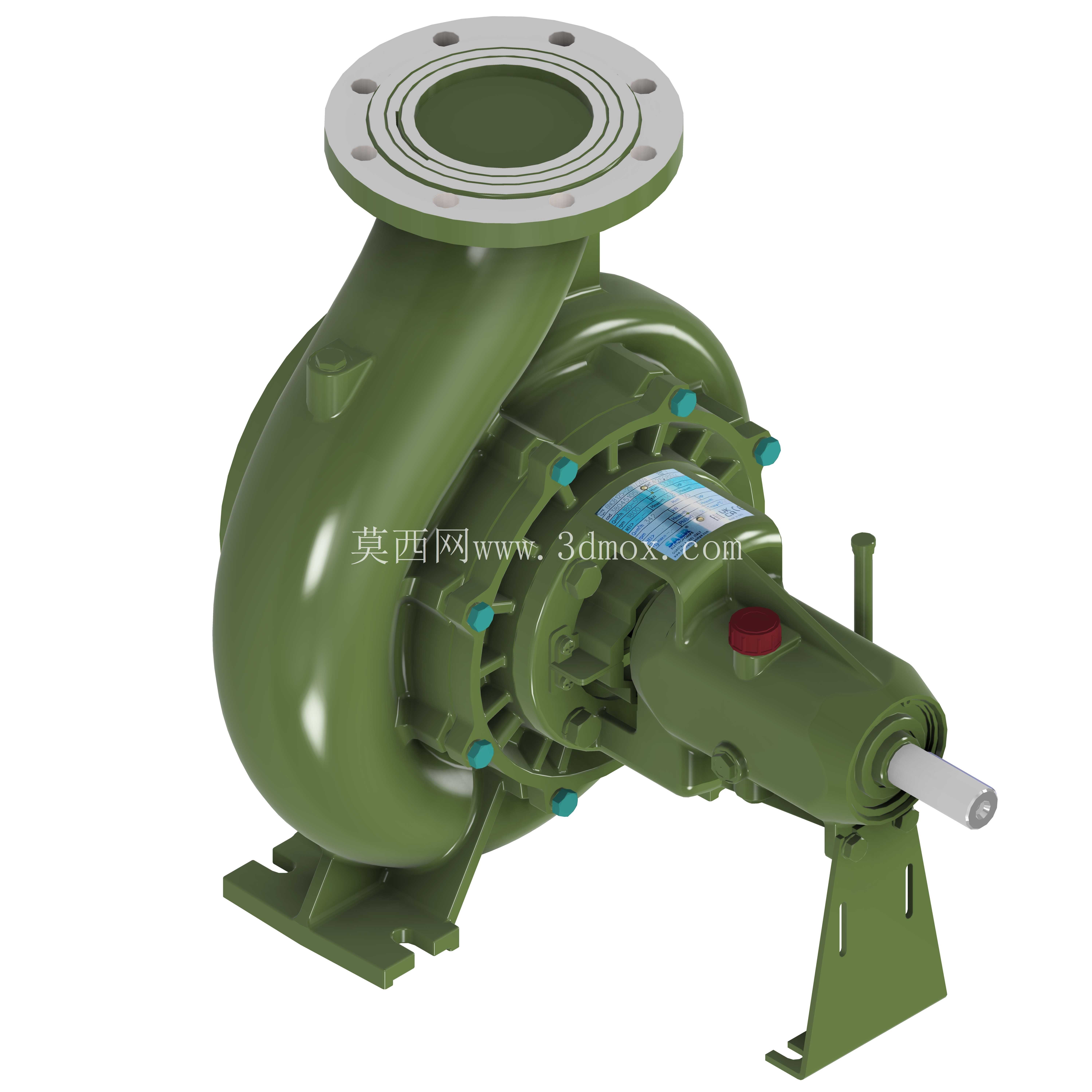

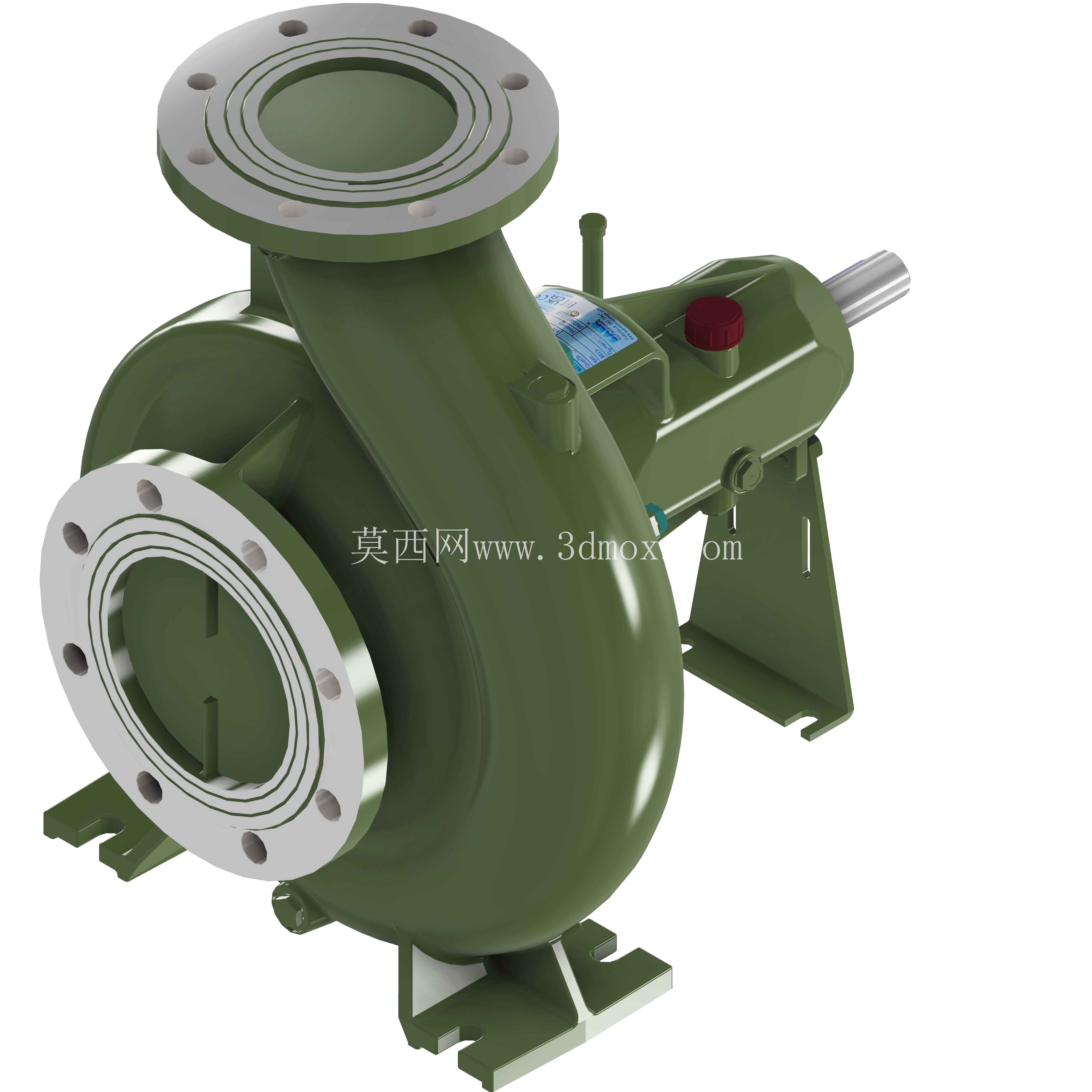

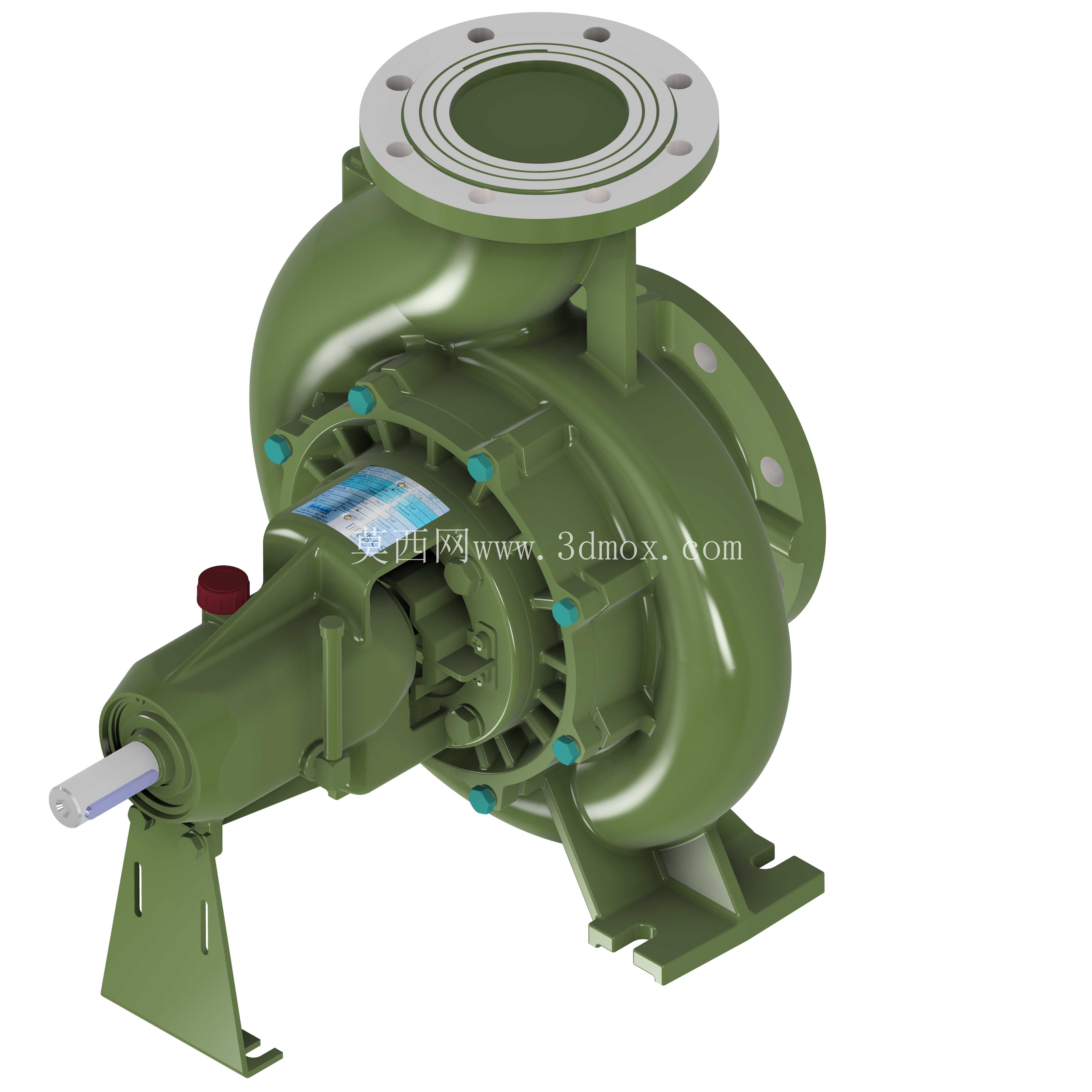

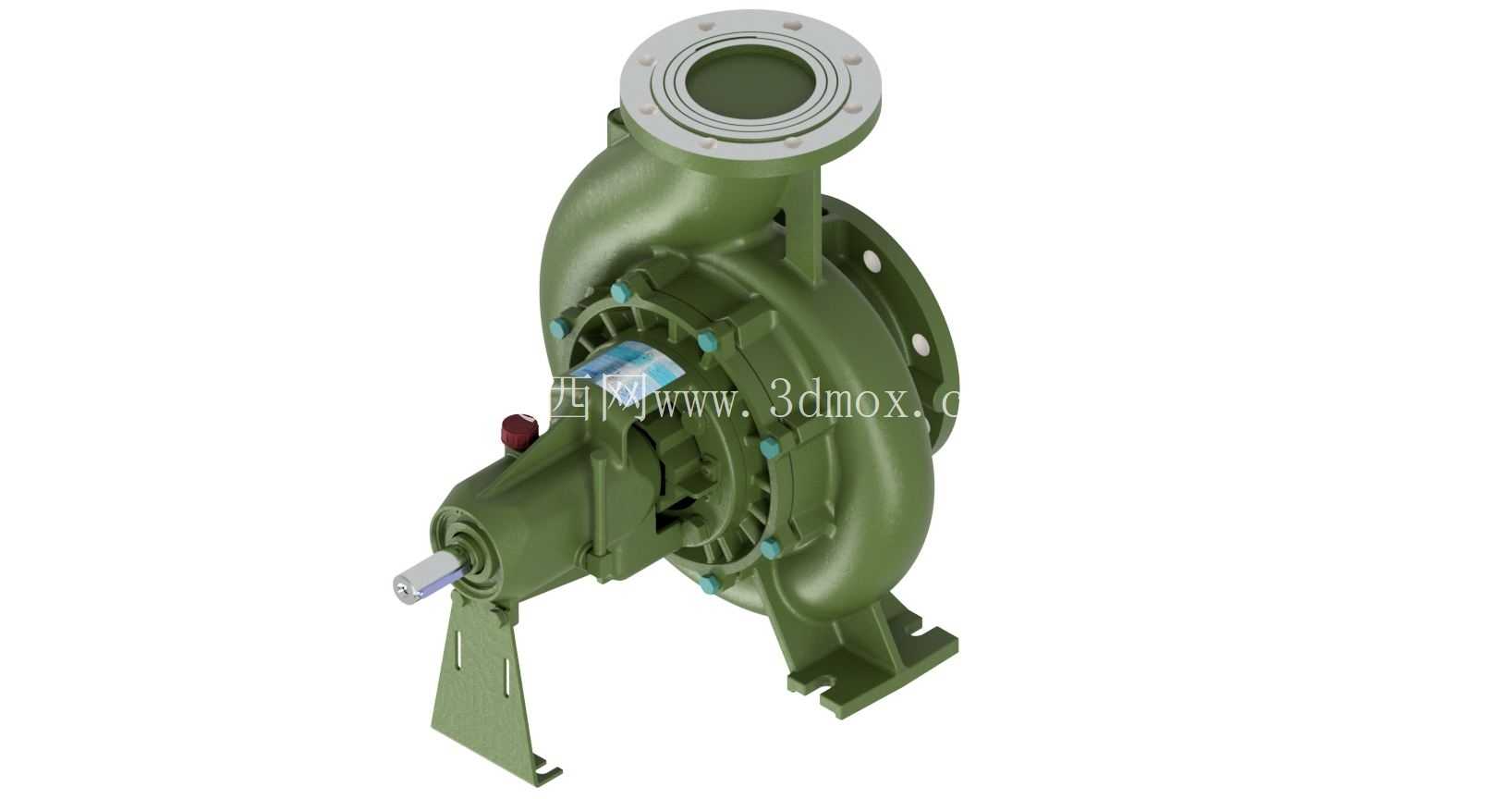

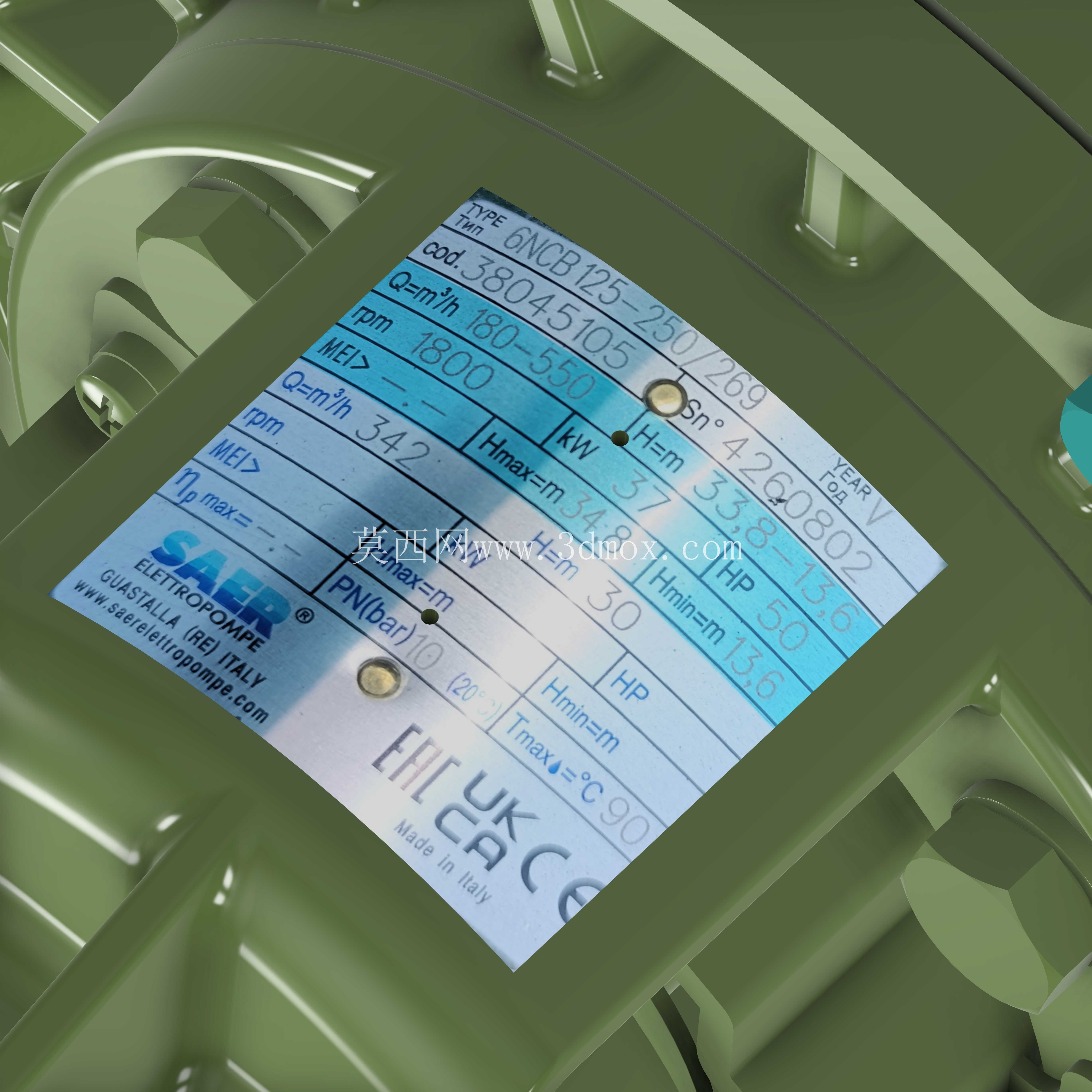

SAER6NCB系列卧式单级离心泵结构

这款轴向吸入式离心泵的结构设计完全贴合EN733尺寸标准，从安装脚的螺栓孔位到进出口法兰的对接尺寸，都严格遵循通用规范，做管路改造或者同型号泵替换时，不需要重新调整管路走向和基础预埋位置，能大幅缩短现场安装的停机周期。泵体采用蜗壳式流道设计，水力型线经过反复打磨修正，流体从轴向入口进入叶轮后，能顺着蜗壳流道平稳完成动能到压能的转换，运行时的水力损失控制在较低水平，在额定工况点附近运行时，振动和噪声表现都能满足工业现场的安装要求，不需要额外做复杂的隔振基础。

从实际应用场景来看，这类泵的适配范围非常广，民用建筑的冷热水循环系统里，它可以作为供暖回路的循环泵、中央空调水系统的输送泵，也能用于建筑供水的增压单元，配合气压罐组成恒压供水机组；在工业场景中，它可以承担循环水系统的介质输送、工艺冷却水的循环泵送，也能用于轻度腐蚀性介质的输送（过流部件匹配对应材质时）；在暖通换热领域，它适配换热器的一二次侧水循环，能保证换热回路的流量稳定；在区域供水、小型水厂的加压泵站里，它也能作为主力输水设备使用，甚至在船舶、采矿的给排水场景中，只要介质参数匹配，都能稳定运行。

结构设计上，泵的支撑脚和泵体采用一体化铸造结构，相比分体式支座的设计，整体刚性更好，运行时泵体的形变更小，能有效降低因为泵体变形导致的机械密封泄漏、轴承偏磨等问题。进出口法兰采用标准PN16等级的法兰连接，密封面为突面形式，适配常规的橡胶垫片或者金属缠绕垫片，现场安装时不需要单独定制非标法兰。轴封部位预留了机械密封和填料密封两种安装空间，用户可以根据输送介质的温度、腐蚀性、颗粒含量选择合适的密封形式，不需要对泵盖进行额外加工。叶轮采用闭式结构，前后盖板的型线和叶片匹配度高，对于清洁无大颗粒的介质输送效率更高，叶轮和轴的连接采用键传动加锁紧螺母的结构，能承受正反转的瞬时冲击，也方便后期检修时的叶轮拆卸。轴承部位采用油脂润滑的深沟球轴承结构，两端设置有防尘密封，能阻挡外界粉尘进入轴承腔，日常维护只需要定期补充润滑脂即可，不需要复杂的润滑系统维护。泵轴的伸出端采用标准的轴径尺寸，适配标准规格的联轴器，可以直接和Y系列三相异步电机直连安装，也可以根据需要增加皮带轮传动结构，适配不同的转速工况需求。

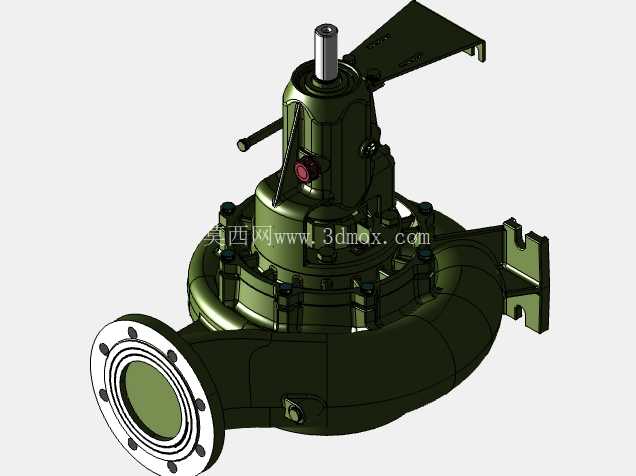

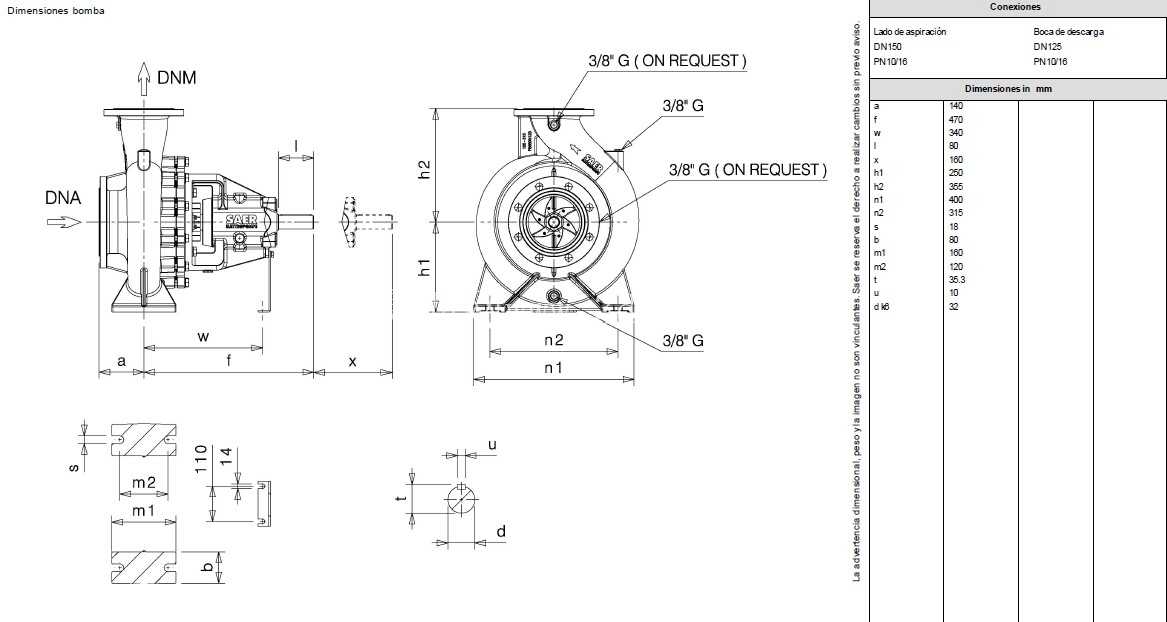

安装边界方面，泵的进出口中心高、底座安装孔的跨距都符合EN733的标准尺寸，做设备选型时，只要核对流量扬程参数匹配，就能直接替换同标准的其他品牌泵型，不需要重新浇筑混凝土基础，也不需要调整进出口管路的高度。泵体顶部设置有排气螺塞，首次启动前可以通过这个螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽水；泵体底部设置有泄放螺塞，冬季停机或者长期停用时，可以排净泵腔内的存水，避免冻裂泵体或者介质沉积结垢。从建模细节来看，所有的铸造圆角、加工面的退刀槽、螺栓连接的避让空间都做了完整还原，没有做过度的简化处理，不管是用来做设备布置的三维装配校验，还是做教学演示的结构拆解模型，都能满足使用要求。做管路系统设计时，可以直接调取这个模型进行管路干涉检查，核对泵和周边阀门、软接头、管道的安装间距，提前预判现场安装可能出现的空间冲突问题，减少现场施工的返工量。
