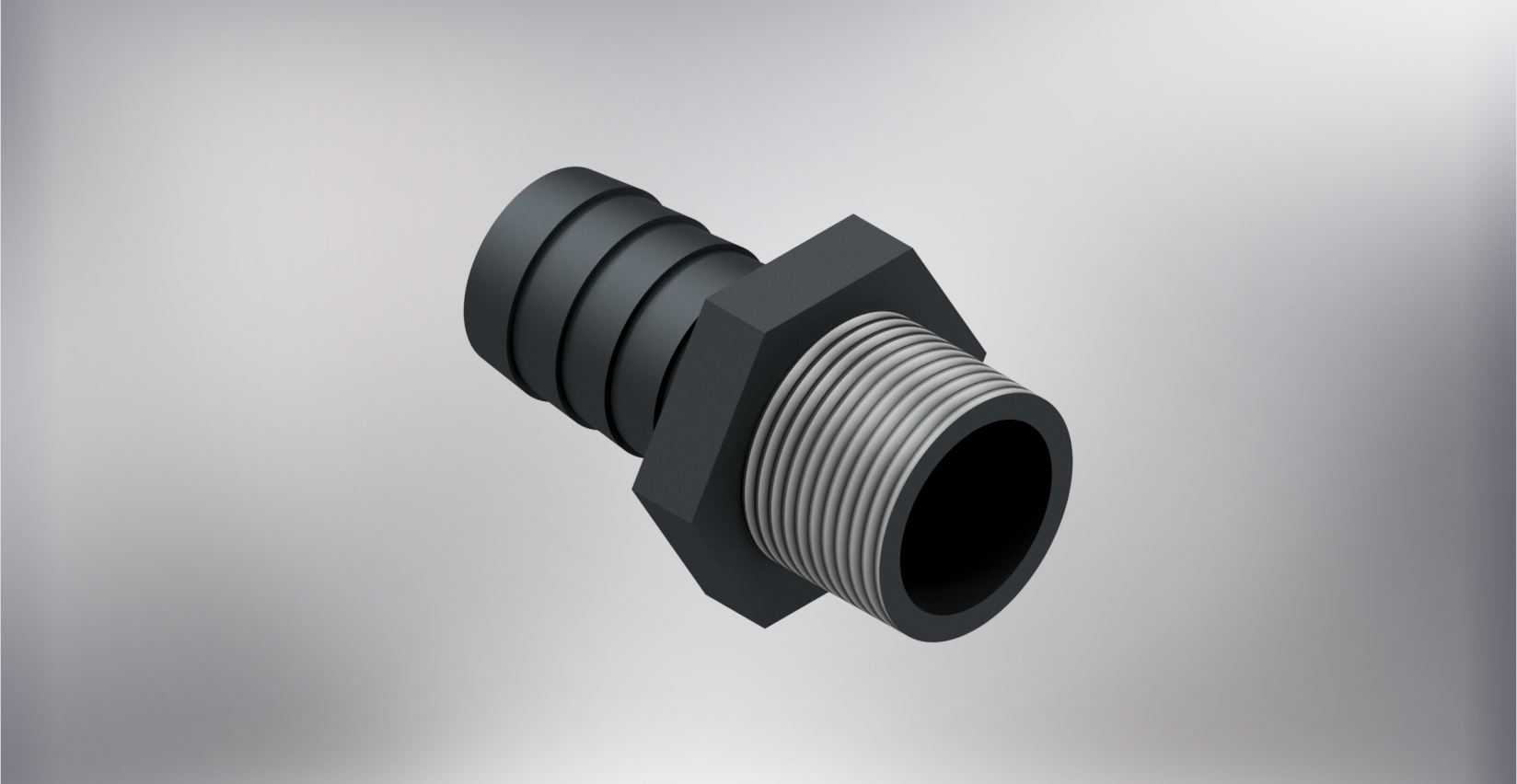

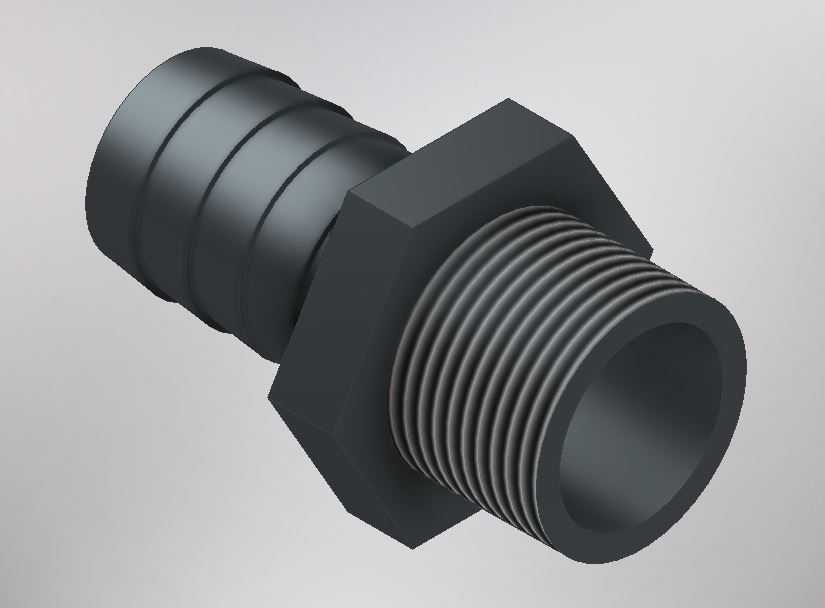

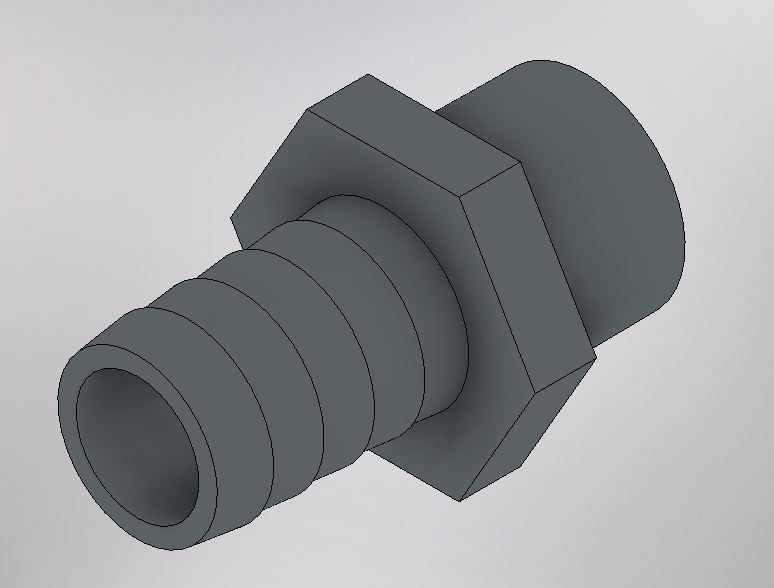

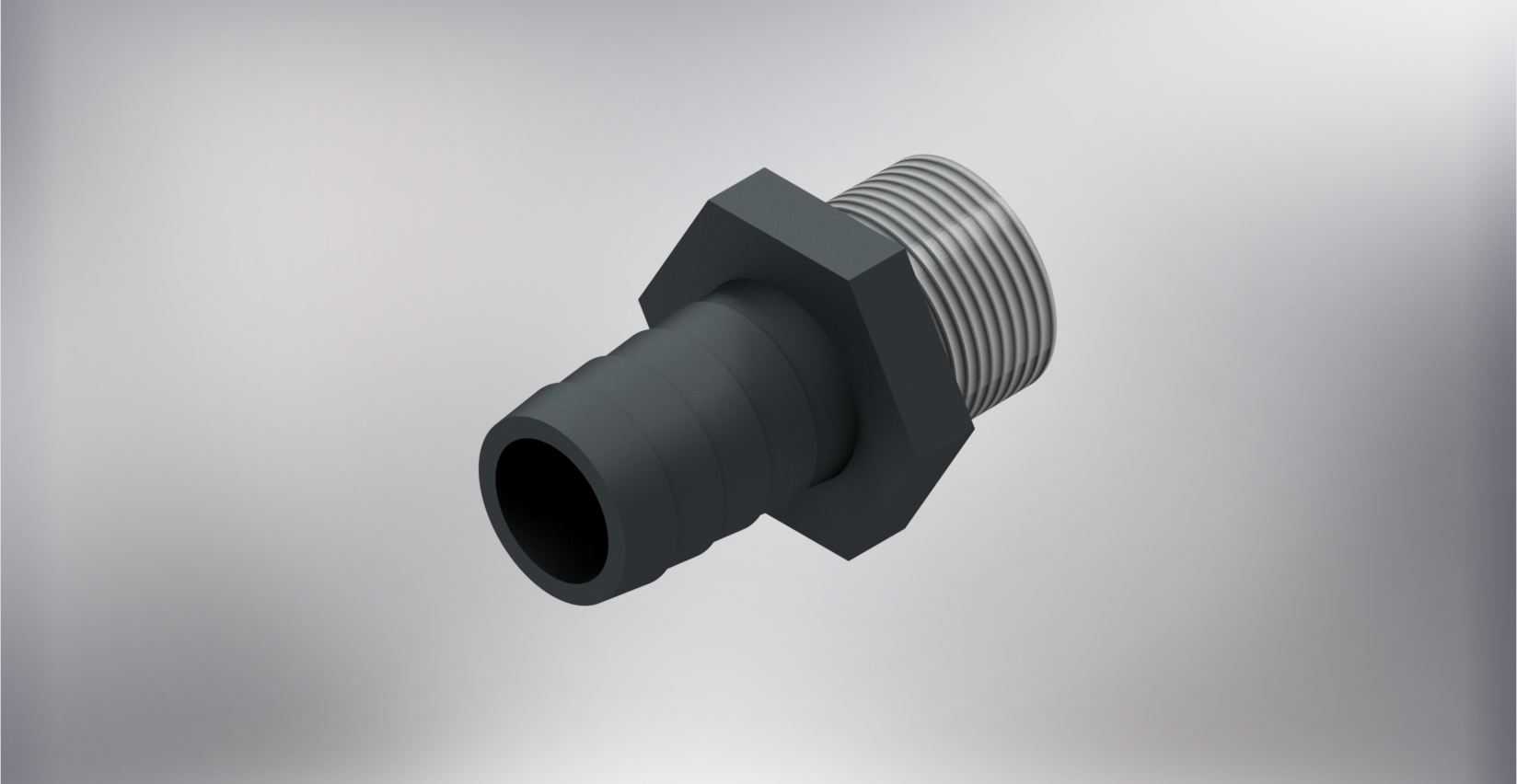

1英寸PVC外丝宝塔软管接头结构

这款1英寸规格的PVC外丝宝塔接头，主要应用在低压流体输送管路的终端转接场景，常见于民用给排水、园艺灌溉、小型化工药剂输送、水产养殖增氧管路等对耐腐性有要求、管路压力不超过1MPa的工况中，用来实现硬管螺纹端与柔性软管的快速可靠连接，避免管路转接处出现渗漏、松脱问题。从结构设计来看，接头一端采用标准1英寸外圆柱管螺纹，螺纹牙型规整，螺距符合通用管路连接标准，可直接与同规格内螺纹的阀门、管路三通、水箱接口等部件旋合装配，螺纹段根部设计有一体式六角拧动台，对边尺寸适配常规活动扳手、呆扳手的夹持范围，安装时无需额外工装，直接用普通扳手即可施加合适的拧紧力矩，六角台的两个端面均做了小倒角处理，既可以去除注塑成型后的飞边毛刺，也能在旋合时让端面与对接部件的密封面贴合更平顺，减少密封垫片的偏磨风险。接头另一端为宝塔式竹节结构，沿轴向分布有多道环形凸棱，每道凸棱的外径略大于适配软管的内径，装配时将软管推过所有凸棱后，凸棱会嵌入软管内壁形成多道密封防线，同时凸棱的直角边缘可以卡紧软管内壁，即使管路内存在流体脉冲压力，也不会出现软管被压力冲脱的情况，宝塔段的最末端做了大角度导入倒角，装配时无需对软管端部做扩口处理，直接涂抹少量润滑脂即可轻松将软管推至安装位置，降低现场装配的操作难度。整体采用PVC材质一体注塑成型，没有拼接焊缝，避免了拼接位置的应力开裂风险，材质本身具备良好的耐弱酸、弱碱腐蚀性能，重量仅为同规格金属接头的五分之一左右，运输和安装都更加轻便，同时PVC材质的绝缘性能优异，也可用于有绝缘要求的流体管路场景，不会像金属接头那样出现电化学腐蚀问题。安装边界方面，接头六角台的最大外径为36mm，装配时需要预留至少40mm的扳手操作空间，宝塔段总长度为28mm，要求配套软管的套接深度不小于25mm，才能保证足够的拉拔力和密封性能，螺纹段长度为18mm，旋合深度建议控制在12-15mm，避免旋入过深导致螺纹根部应力集中出现开裂，也能防止旋入过浅导致密封不足出现渗漏。在实际选型应用中，需要注意该接头仅适用于常温流体输送，流体温度长期超过60摄氏度时会出现材质软化，密封性能和结构强度都会明显下降，不适合用于高温流体管路，同时也不适合用于输送强有机溶剂类介质，避免材质被溶胀失效。
