高精度直驱伺服回转工作台结构设计

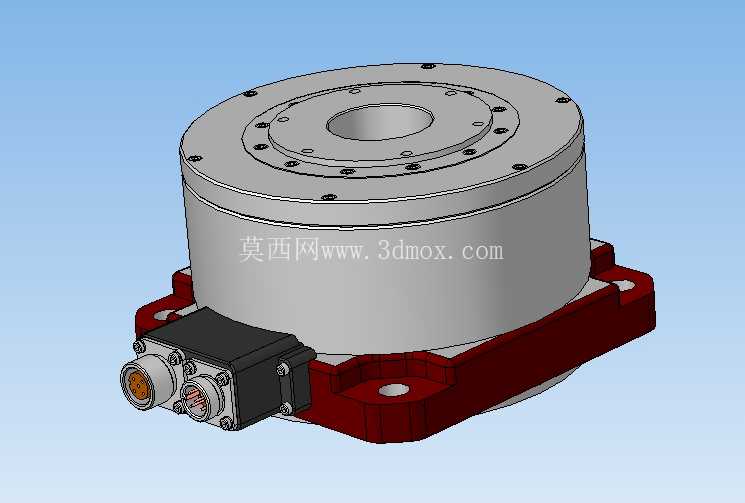

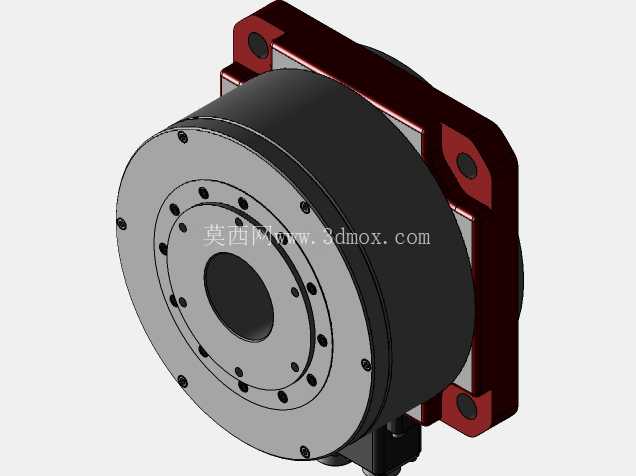

在精密自动化装配、汽车零部件冲压上下料、电子元器件检测分选这类需要高精度角度分度的工位上，传统的凸轮分割器搭配普通伺服电机的传动方案，往往因为背隙、传动链磨损的问题，在长时间高频次启停后出现分度精度衰减，无法满足微米级对位、多工位同步作业的工艺要求，直驱式伺服转盘正是针对这类痛点开发的核心执行部件。这款直驱伺服转盘取消了齿轮、蜗轮蜗杆、同步带这类中间减速传动结构，将伺服电机的转矩输出端直接与回转承载平台刚性连接，从传动链根源上消除了机械背隙带来的回程误差，转矩输出直接作用于负载端，动态响应速度比带减速结构的转台提升40%以上，在频繁启停、正反转切换的工况下不会出现传动滞后的问题。从结构布局来看，主体采用圆柱形承载壳体搭配底部方形安装法兰的设计，上部圆形法兰面为负载安装基准面，法兰面沿圆周方向均匀布置螺纹安装孔，可适配不同规格的工装夹具、吸盘架、多工位载具，中心预留的通孔可走气路、电路管线，方便搭配气动夹具、检测传感器使用，避免设备运行过程中管线缠绕。底部的方形安装座设置了沉头安装孔与定位销孔，安装时可先通过定位销完成转台与设备安装板的位置校准，再通过螺栓锁紧，能有效避免安装过程中出现的同轴度偏差，保证回转中心与设备工艺基准重合。侧面集成的接线模块采用航空插头与信号接口分体布置的结构，动力线与编码器信号线分开走线，可减少强电对位置反馈信号的电磁干扰，接口处做了密封处理，能适配车间内多油污、少量切削液飞溅的作业环境，无需额外加装防护外罩。在承载设计上，壳体内部集成了高精度交叉滚子轴承，可同时承受轴向载荷、径向载荷与倾覆力矩，在搭载偏心负载的工况下也能保证回转平稳性，不会出现台面倾斜、回转卡顿的问题，适合搭配冲压机械手完成片料的多工位转序，或是在视觉检测工位带动产品完成多角度成像检测，也可用于精密组装工位带动产品完成圆周方向的多工序装配作业。建模过程中对各部件的配合公差做了明确设定，回转法兰与轴承内圈采用过渡配合，壳体与轴承外圈采用过盈配合，保证长期运行后轴承不会出现跑圈问题；接线模块与壳体的配合面预留了密封槽，可加装O型密封圈提升防护等级；安装法兰的沉头孔深度做了校核，保证螺栓锁紧后头部不会高出安装面，避免与设备其他部件产生干涉。不同于普通分割器只能固定分度角度，这款伺服转盘可通过控制系统任意设定回转角度，既可以完成固定角度的多工位分度，也可以实现任意角度的位置定位，适配柔性化生产的需求，在小批量多品种的生产线上无需更换机械部件，仅通过程序调整即可适配不同产品的分度要求。整体结构做了轻量化优化，在保证壳体刚性的前提下减少了不必要的壁厚，降低转台自身重量的同时提升了固有频率，高速回转时不会产生共振，位置反馈采用高分辨率编码器，可实现角秒级的定位精度，满足精密加工、检测、组装类设备的精度要求。
