4串40A锂电池保护板结构设计

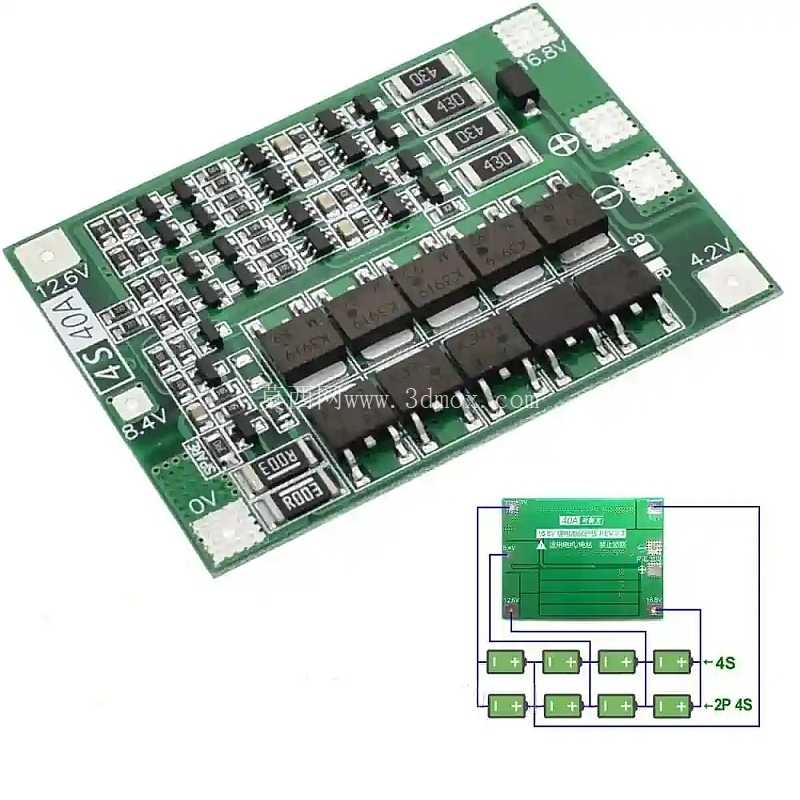

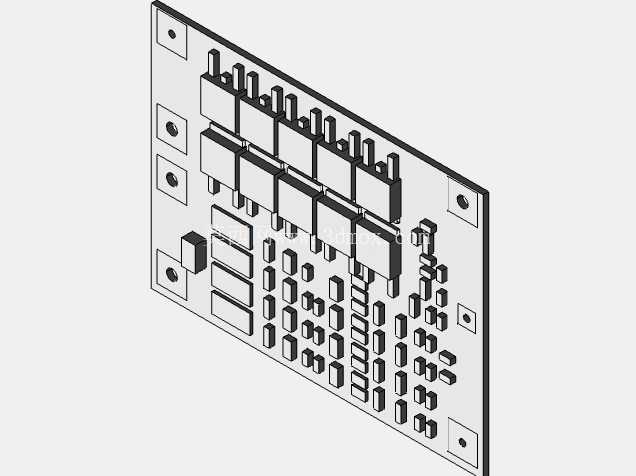

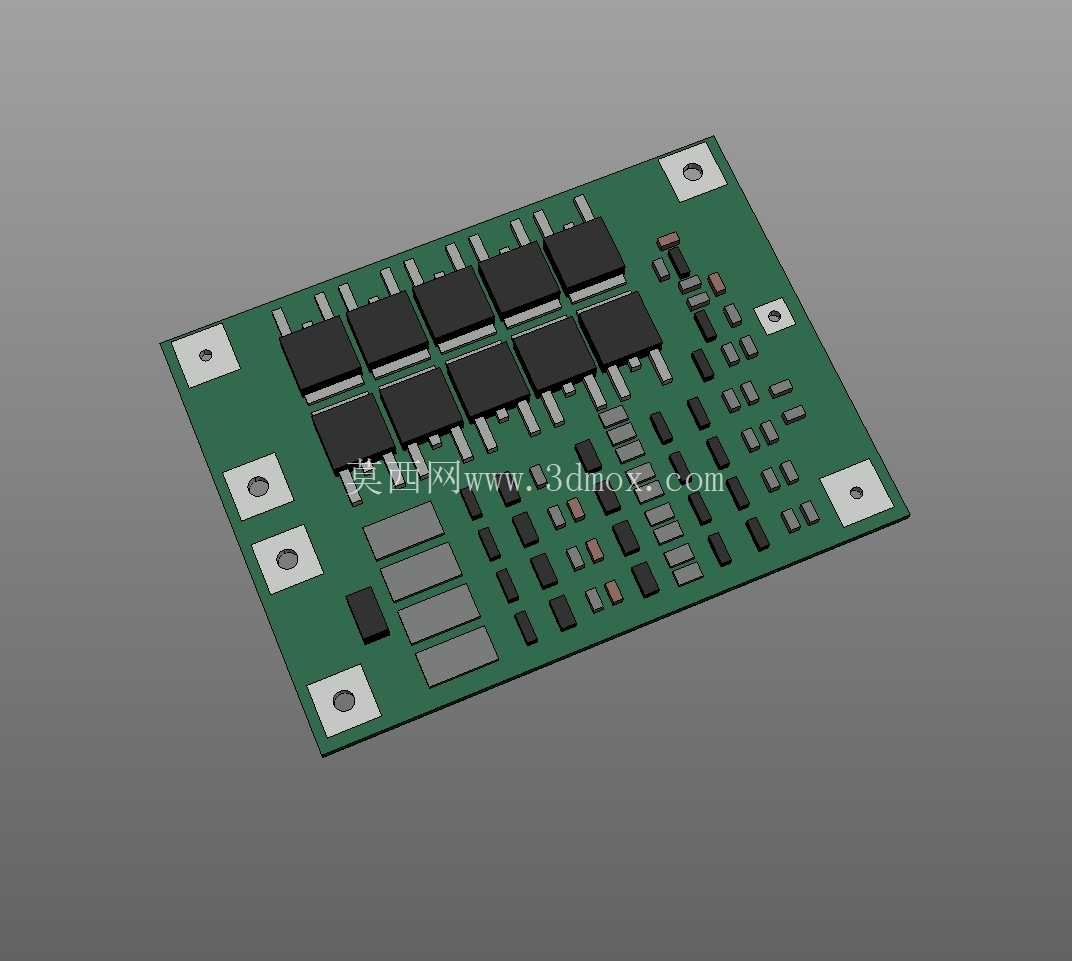

这款4串40A规格的锂电池保护板，主要适配16-18V电压区间的18650锂离子电池组，在小型便携储能、电动工具、低速代步车、后备电源等场景中承担核心保护功能，是锂电应用场景里规避电池过充、过放、过流、短路风险的关键硬件。从结构设计层面看，整板采用FR-4环氧玻纤基板作为载体，板载功率回路与信号采集回路做了分区布局，8颗功率MOS管沿板边单侧排布，既方便大电流回路的铜箔加宽走线，降低回路导通阻抗，也能在持续大电流放电时借助板边空气流通提升散热效率，避免功率器件局部积热导致的保护阈值漂移。板上预留的6个安装孔位做了金属化沉头处理，孔位间距匹配常规锂电PACK的安装固定需求，安装时可直接通过M3螺丝固定在电池组支架或者设备内壁的绝缘安装位上，孔位周边做了露铜阻焊开窗，既能保证安装后的结构强度，也能避免螺丝拧紧时刮伤周边走线造成短路风险。从功能实现逻辑来看，板载的采集回路会实时监测每一串电芯的电压状态，当任意一串电芯电压达到过充阈值时，会切断充电回路阻止继续充电；当放电过程中电芯电压跌落至过放阈值时，切断放电回路避免电芯过放损伤；回路中集成的电流检测电阻可实时监测充放电电流，当出现超过40A的持续过流或者输出端短路情况时，会在毫秒级时间内切断功率回路，保护电芯和后端用电设备的安全。设计过程中针对大电流走线做了特殊优化，功率回路的铜箔厚度选用2盎司规格，在MOS管焊盘位置额外增加了露铜加锡区域，可在持续40A放电时降低走线压降，减少不必要的功率损耗，同时信号采集线的走线做了远离功率回路的布局，避免大电流通断时的电磁干扰影响电压采集精度，保证保护动作的准确性。板上的均衡电路部分采用被动均衡设计，在充电过程中当某一串电芯电压率先达到均衡阈值时，会通过对应的均衡电阻对该串电芯进行小电流泄放，缩小同组电芯之间的电压差，提升整组电池的容量利用率和循环使用寿命。从安装边界来看，整板外形为矩形结构，所有外接焊盘都布置在板边位置，分别对应B+、B-、P+、P-以及各串电芯的电压采集焊点，焊盘尺寸做了加大处理，方便多股铜线焊接，降低焊接虚接的概率，板上所有元器件的最高高度不超过8mm，可适配厚度空间有限的电池PACK组装需求，安装时只需在板与电芯之间增加一层绝缘青稞纸或者环氧片，即可避免板底焊点与电芯外壳接触造成短路。在实际选型应用中，这款保护板适配的持续放电电流为40A，可满足峰值电流不超过80A的短时启动需求，适配的18650电芯组容量从2Ah到6Ah均可匹配，不需要额外调整外围参数，只要按照丝印标识正确连接各串电芯的采集线，即可实现完整的保护功能，不需要额外的调试步骤。板上的状态指示预留位可外接LED指示灯，直观显示保护板的工作状态，方便设备组装后的功能检测，在结构建模过程中，所有元器件的封装尺寸都按照实际量产规格绘制，焊盘位置、安装孔位、器件高度都与实物一致，可直接导入电池PACK的整体装配模型中做干涉检查，提前验证组装过程中是否存在结构冲突，减少后续打样验证的迭代次数。
