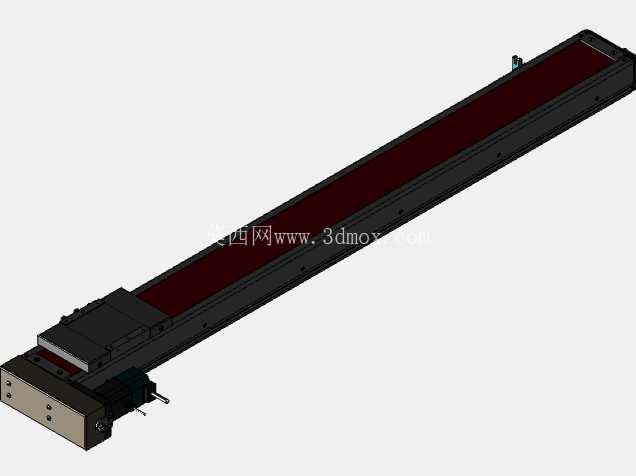

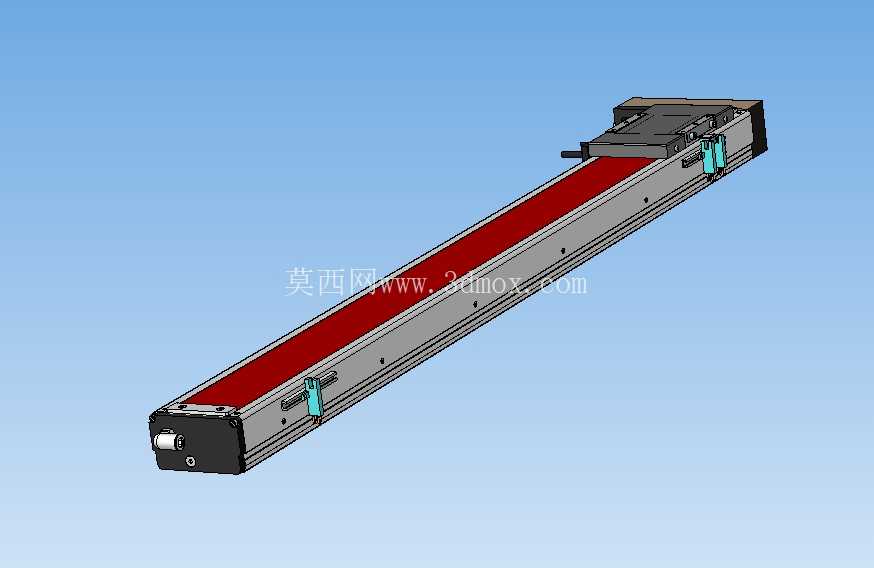

九百毫米行程左侧驱动线性滑台模组

这款长行程线性传动模组，有效行程覆盖900毫米区间，驱动端布置在滑台本体左侧，属于典型的全封闭同步带驱动线性运动单元，在自动化产线的点位搬运、工位移栽、检测设备的扫描轴驱动场景中应用十分广泛。从结构设计逻辑来看，模组采用铝合金挤压型材作为本体基座，型材内部集成了同步带传动腔与直线导轨安装基准面，外侧用不锈钢密封钢带覆盖传动区域，能够有效阻挡车间环境中的切削碎屑、焊接烟尘、液态喷淋介质进入传动副内部，相比开式导轨结构，在焊装、机加工上下料这类工况恶劣的场景中，维护周期能延长三倍以上。滑台的运动滑块部分采用一体化加工的滑座结构，滑座上预留了成组的螺纹安装孔与定位销孔，可直接适配不同规格的末端执行器安装，不管是搭载气动夹爪、视觉检测相机还是点胶阀、焊枪这类作业端，都不需要额外设计转接板，能大幅缩短设备集成的设计周期。左侧布置的驱动端集成了同步带张紧调节结构，安装时只需要调整端盖处的张紧螺栓，就能快速完成同步带预紧力的校准，不需要拆解模组本体，现场调试的便利性很高；驱动轴的输出端采用标准轴径与键槽设计，可直接匹配伺服电机或者步进电机的安装法兰，也能根据需求加装行星减速机来提升输出扭矩，适配不同负载等级的传动需求。从安装边界来看，模组本体的截面尺寸保持统一规格，900毫米行程版本的本体总长度略大于有效行程，两端的端盖部分预留了本体安装的固定孔位，既可以采用水平卧式安装，作为产线的水平移栽轴使用，也可以采用立式侧装或者倒挂安装的方式，作为垂直升降轴或者横移轴使用，安装时只需要保证安装基准面的平面度公差在每米0.1毫米以内，就能保证模组运行的直线度与重复定位精度。在实际选型应用中，这类长行程线性模组常被用在汽车零部件冲压线的工件移栽工位，配合末端取料机构完成冲压件在不同压机之间的工序传递，也会用在3C产品组装线的屏幕搬运、PCB板检测工位的扫描驱动轴，相比丝杆传动的线性模组，同步带驱动的结构在长行程场景下运行速度更快，噪音更低，不需要定期对丝杆进行润滑维护，适合高速往复运动的作业场景。设计这款模组的三维模型时，需要重点关注几个核心的配合尺寸：一是导轨安装基准面与型材安装底面的平行度公差，这直接决定了滑台运行的顺畅度，公差过大会导致滑块运行卡顿、导轨磨损加快；二是同步带轮的安装同轴度，两端带轮的同轴度偏差会导致同步带运行时跑偏，加速带体磨损；三是滑座上安装孔的位置度，要保证末端执行器安装后不会出现偏载，避免滑块承受额外的倾覆力矩。另外，模组两端都设计了硬限位挡块与缓冲胶垫，当电气限位失效时，硬限位能够阻挡滑座冲出模组本体，缓冲胶垫可以吸收滑座高速撞击时的冲击力，避免内部结构因为撞击出现损坏。在实际设备集成过程中，还可以根据使用需求在模组侧面加装行程开关安装槽，方便布置原点开关、正负限位开关，不需要在设备机架上额外设计开关安装支架，进一步简化整体结构。这类线性模组的负载能力主要和导轨规格、同步带宽度、滑座长度相关，900毫米行程的版本在水平安装时可以承载中等重量的作业端，运行速度可以根据驱动电机的转速进行调整，满足不同节拍的产线需求。
