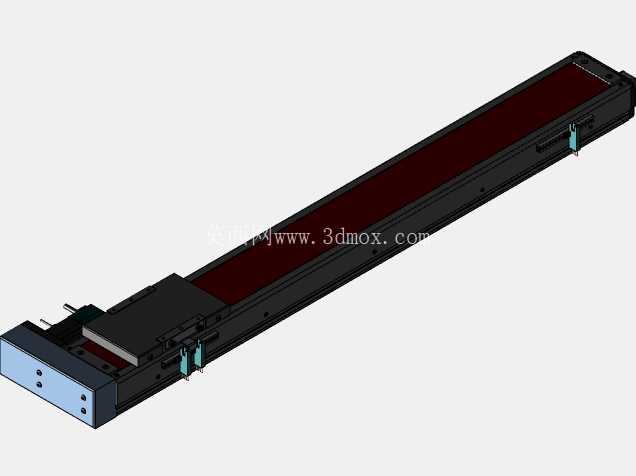

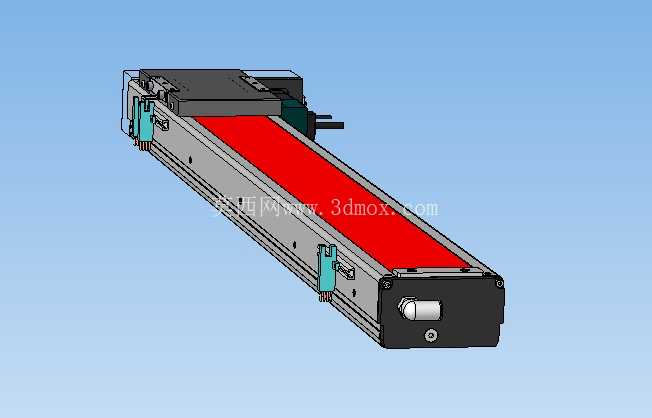

七百行程右侧驱动直线滑台模组

这款直线运动模组在自动化产线的移栽工位应用十分广泛，常见于汽车冲压件上下料、3C产品零部件搬运、包装线物料推送等需要长距离精准直线位移的场景，右侧集成驱动电机的布局，能有效节省模组安装端的侧向空间，适配设备机架侧边安装的布局需求，避免驱动端与周边管线、机架立柱产生干涉。从结构设计来看，模组主体采用封闭式铝型材基座，型材内部集成了直线导轨与传动组件，上部的红色密封钢带可以阻挡车间内的冲压碎屑、焊接烟尘、切削液雾进入模组内部，降低日常维护的频次，适配汽车冲压车间、机加工车间这类多粉尘、多油污的生产环境，无需额外加装复杂的外围防护结构就能保证长期运行的稳定性。

设计过程中优先考虑了安装边界的适配性，700毫米的有效行程覆盖了多数中小型自动化设备的移栽距离需求，模组整体的截面尺寸控制在紧凑范围内，既保证了自身的结构刚性，又不会占用过多的设备安装空间，基座上预留的标准化安装槽位，可以直接通过T型螺栓与铝型材机架、钢板安装台进行固定，不需要额外设计定制转接板，能缩短设备整体的设计与装配周期。右侧安装的驱动单元与传动部件直连，减少了中间传动环节的背隙，在频繁启停的往复运动工况下，能保持稳定的定位精度，避免传动间隙累积导致的位置偏差，满足冲压件取放、物料精准移栽这类对位置重复精度有要求的工序需求。

从实际使用的角度出发，模组两端的限位结构做了集成化设计，不需要用户额外在行程两端加装外置限位块，降低了现场调试的工作量，端部的机械缓冲结构能在限位触发失效时吸收滑台的冲击动能，避免滑台硬碰撞导致的导轨变形、传动部件损坏。滑台的安装面预留了标准化的螺纹孔阵列，可以直接适配气动夹爪、真空吸盘支架、工装夹具等常用末端执行件的安装，孔位间距符合通用自动化配件的安装标准，不需要二次加工攻丝就能完成装配。在传动效率方面，封闭式的结构设计配合内部的润滑储油结构，能长时间保持传动部件的润滑状态，减少定期注油维护的频次，在连续运行的产线上可以降低停机维护的时间占比，提升设备整体的运行效率。针对不同的安装姿态，不管是水平安装、侧装还是一定角度的倾斜安装，这款模组的结构刚性都能满足负载要求，不会因为安装姿态变化导致滑台下坠、运行卡顿的问题，适配不同设备的布局设计需求，在多工位循环移栽、长距离物料推送、检测工位探头移动等场景下都能稳定运行。
