适配特斯拉涡轮与KJ66涡轮机的燃料供给装置

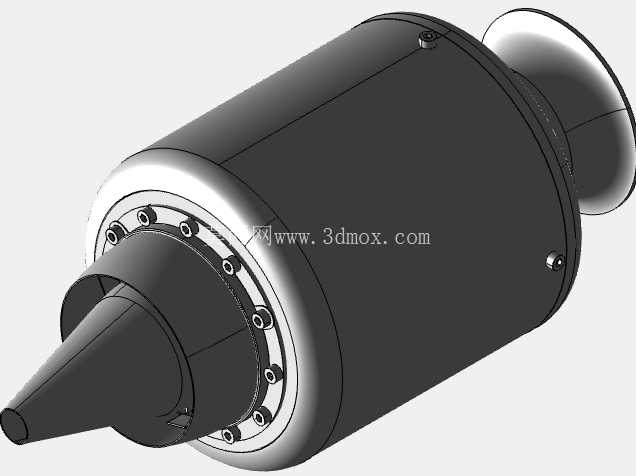

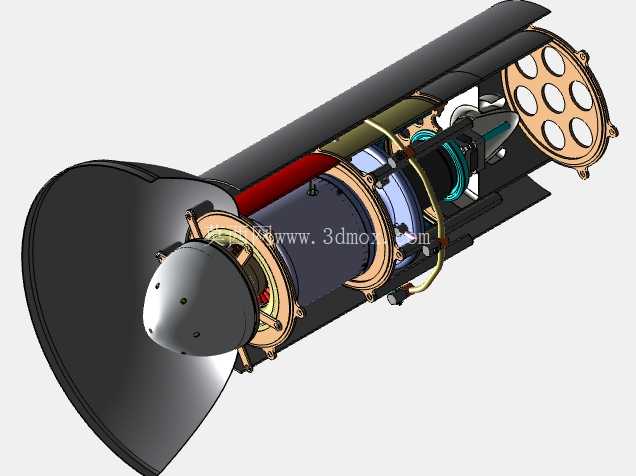

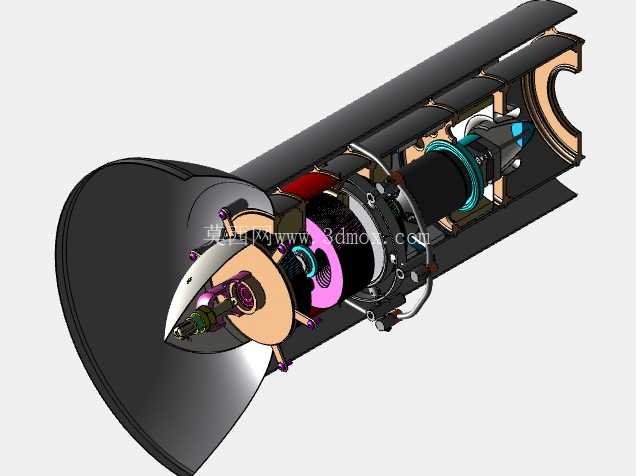

这套燃料供给装置的核心适配对象包含特斯拉涡轮与KJ66微型涡轮机两类动力单元，在分布式小型动力供能、微型燃气轮机试验台架、小型移动发电单元、教学演示涡轮动力系统等场景中均有明确的应用空间。从实际功能逻辑来看，装置集成了燃料适配、稳压输送、燃烧匹配三个核心模块，可兼容天然气、沼气、甲醇、液化天然气、液化石油气多种燃料类型，无需更换核心流道部件即可完成不同燃料的切换适配，适配的涡轮机输出功率覆盖5至10千瓦区间，配合特斯拉涡轮本身的高流转效率特性，整套动力单元的能量转换效率可达到较高水平。设计过程中优先考虑了紧凑集成的布局思路，将燃料输送管路、稳压腔、预混接口与涡轮机的进气端、燃烧器接口做了同轴整合，整体采用筒状轴向布局，外部壳体为等直径圆柱结构，进气端采用扩口式导流罩设计，可降低进气端的流阻损失，同时为内部的压缩机、燃烧器组件提供安装定位基准。内部组件沿轴向依次排布，从进气侧开始依次为进气导流段、燃料预混腔、燃烧器安装位、涡轮连接法兰段，各段之间采用止口定位配合，既保证了同轴度精度，也便于后期拆解维护。安装边界方面，整套装置的轴向长度适配KJ66涡轮机的标准安装接口尺寸，径向最大尺寸不超过进气导流罩的最大外径，安装法兰的孔位与通用微型涡轮机的安装基座完全匹配，无需额外制作转接法兰即可完成装配。燃料接口设置在筒体侧面的中前段位置，采用标准管螺纹接口，可直接对接不同燃料的调压输出管路，接口位置避开了高温燃烧段，可降低燃料管路的热辐射影响，避免燃料在输送过程中出现提前气化的问题。内部流道设计充分考虑了不同燃料的空燃比差异，预混腔内部设置了多层导流隔板，可让燃料与进气充分混合，保证进入燃烧器的混合气均匀度，避免出现局部富燃或者贫燃的问题，提升燃烧稳定性。针对特斯拉涡轮无叶片的结构特性，燃料供给的压力波动控制在较小范围内，装置内部集成的稳压腔可缓冲燃料输入的压力脉动，保证进入燃烧器的燃料压力稳定，匹配特斯拉涡轮对进气压力稳定性的高要求。对于KJ66微型涡喷类结构，装置的燃烧输出段可直接对接涡轮的导向器入口，燃烧后的高温燃气可直接进入涡轮做功段，减少了流道转折带来的压力损失。整套结构的所有旋转部件与固定壳体之间均设置了密封结构，避免混合气泄漏带来的安全隐患，同时壳体上预留了传感器安装位，可加装温度、压力传感器实时监测工作状态，为动力系统的闭环控制提供数据接口。在实际装配过程中，各内部组件均采用模块化设计，压缩机段、燃烧段、燃料输送段可独立拆分，针对不同燃料类型仅需更换对应孔径的燃料喷嘴即可完成适配，无需改动整体结构，大幅降低了多燃料适配的改造成本。进气导流罩的流线型设计除了降低进气阻力外，还可阻挡大颗粒杂质进入内部流道，保护压缩机叶轮与涡轮叶片不受异物损伤，适合在户外移动供能、野外小型发电等非洁净进气环境下使用。
