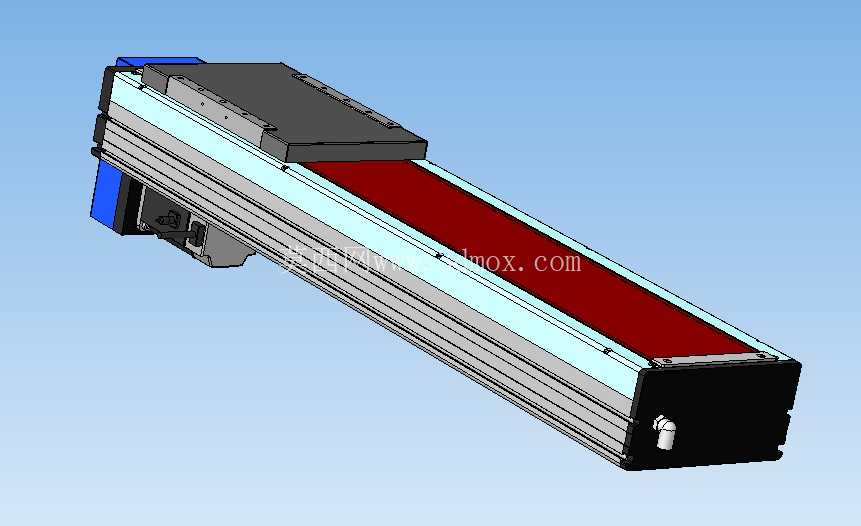

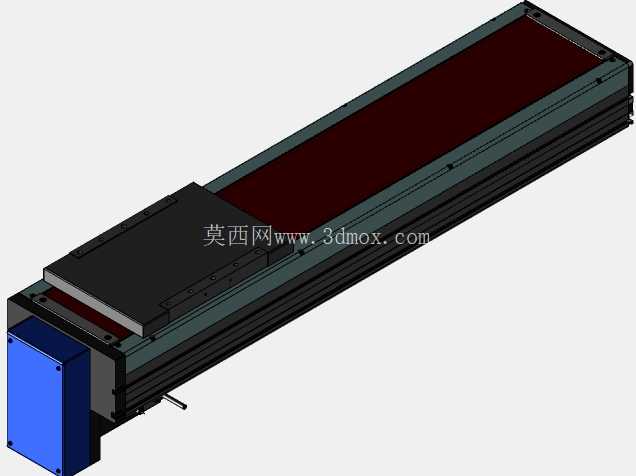

底部驱动六百行程线性滑台模组

在自动化产线搭建、精密工位移载、工装夹具换位这类需要稳定直线往复动作的场景里，线性滑台是出镜率极高的基础传动部件，这款底部搭载驱动单元的长行程滑台，刚好适配中等行程区间的工位布局需求。不同于常见的端部直连电机的滑台结构，这款滑台把驱动单元布置在滑台本体的底部侧方位置，能大幅压缩滑台整体的轴向安装长度，在设备内部安装空间轴向尺寸受限、但需要保证有效行程的布局里，这种结构能有效减少设备端部的冗余空间，避免驱动单元突出本体过多和周边机架、管线产生干涉。从结构设计逻辑来看，这款滑台采用全封闭的铝型材本体作为承载基座，型材本体集成了直线导轨的安装基准面，滑座沿着导轨做直线往复动作，上部的密封钢带能阻挡车间环境里的切削碎屑、焊接烟尘、粉尘杂质进入导轨和传动副内部，在机加工上下料、焊接工位移载这类工况相对恶劣的场景里，这种密封结构能有效降低异物进入传动系统造成的卡滞、磨损问题，延长日常维护的周期。滑台的有效行程设定为600毫米，这个行程区间刚好覆盖大部分3C产品装配工位的移载距离、小型冲压件的取放行程、检测设备的探针扫描移动范围，既不会因为行程过短无法覆盖工位动作范围，也不会因为行程过长导致滑台整体刚性下降、运行时出现挠度变形。安装边界上，滑台的型材基座两侧预留了标准的T型槽安装位，既可以从基座底部打安装孔做水平固定，也可以通过T型螺母配合压板做侧装或者倒装，适配不同设备的机架安装方向；滑座的上部预留了成组的安装螺纹孔，能直接连接工装板、夹爪气缸、检测探头等末端执行件，不需要额外做转接板加工，减少设计阶段的附加工作量。传动路径上，驱动单元的输出端通过同步轮连接内部的传动副，把旋转运动转化为滑座的直线运动，底部布置的驱动单元让动力输出的重心更贴近滑台的安装基准面，高速往复动作时的整体震动更小，运行平稳性比端部悬臂布置电机的结构更有优势，在需要频繁启停、快速移位的工位上，这种重心布局能降低滑台固定端的受力载荷，减少长期运行后安装螺栓松动的概率。日常维护层面，滑台端部预留了润滑注油口，不需要拆解外部的密封钢带就能完成导轨和传动副的润滑保养，维护操作不需要把滑台从设备上拆解下来，能大幅减少产线停机维护的时间。在实际选型适配时，这款滑台可以搭配不同功率的驱动单元，适配不同的负载重量和运行速度要求，既可以单轴使用完成水平或者垂直方向的直线移载，也可以多轴组合搭建XY十字平台、XYZ三轴移载平台，完成平面或者空间内的点位移动作，覆盖从轻型工件搬运到精密检测移位的多类使用需求。滑台的本体型材采用一体化挤压成型工艺，导轨安装基准面在型材加工时一次装夹完成铣削，保证两根导轨的平行度公差控制在合理范围内，避免滑座运行时出现卡滞、爬行的问题，滑座和导轨之间的滑块采用预压设计，消除了传动间隙，在需要精准定位的工位上能保证重复定位精度满足工艺要求，不会因为反向间隙导致工位移位出现偏差。
