三菱TM-RU2M002C30伺服转盘结构设计

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1204131
  • 三菱TM-RU2M002C30伺服转盘结构设计
  • 三菱TM-RU2M002C30伺服转盘结构设计

这款直驱式伺服回转单元,核心额定输出扭矩为2Nm,对应型号为TM-RU2M002C30,是精密自动化产线里常用的小负载分度执行部件,区别于传统带减速机构的回转台,它采用电机直驱转盘的结构,从根源上消除了齿轮背隙、同步带传动误差带来的精度损失,在小负载高精度分度场景里的适配性极强。

从实际应用场景来看,这类小扭矩直驱伺服转盘常布置在3C电子组装工位的小型回转工站、小尺寸零件视觉检测分选台、精密点胶/焊锡工位的回转工装、小型冲压件的多工序转位夹具上,替代传统的凸轮分割器搭配普通电机的方案,优势在于可以通过伺服系统实现任意角度的分度设定,不需要像凸轮分割器那样固定工位数,调整生产工艺时只需要修改伺服参数即可完成工位角度调整,不需要更换机械结构件,适配多品种小批量的柔性生产需求。

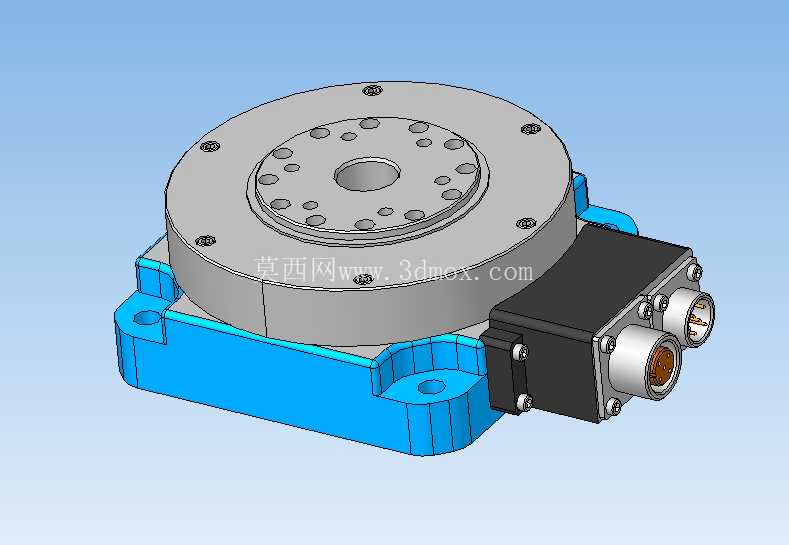

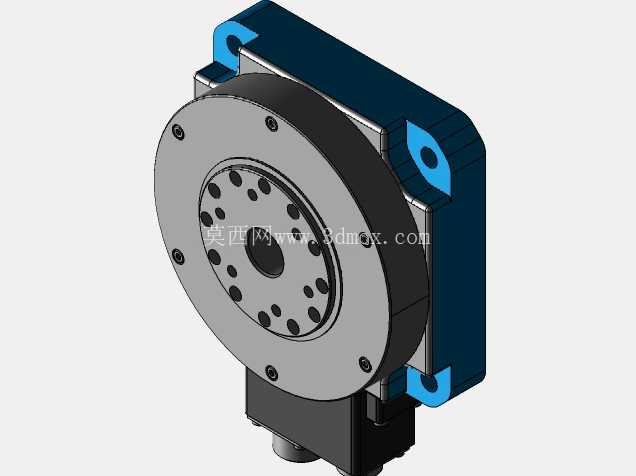

从结构设计逻辑来看,整个单元采用一体化集成设计,底部是带安装孔的蓝色铸铝基座,基座做了下沉式的腔体设计,既可以容纳内置的直驱电机定子、转子组件,也能给内置的高精度交叉滚子轴承提供安装基准,基座四周的安装凸耳做了加厚处理,每个凸耳上设计了沉头安装孔,安装时可以从上方直接穿入内六角螺栓固定在设备台面板上,不需要在台面板下方预留锁螺母的操作空间,对紧凑型设备的布局非常友好。上部的回转台采用圆形钢制法兰结构,法兰端面上均匀布置了多圈不同分度圆的螺纹安装孔,中心设计了大直径通孔,既可以用来穿设气路、电路管线到上方工装,也可以作为定位基准孔配合定位销实现工装的快速换装,法兰端面的平面度、端面跳动公差都控制在微米级,保证安装在上方的工装不会因为转盘跳动出现定位偏差。

侧边集成的黑色接线盒采用侧装式设计,没有突出到转盘的回转半径范围内,避免回转过程中与周边设备部件发生干涉,接线盒上设置了动力接口与编码器接口,都是工业标准的快插式航空接头,现场布线时不需要拆开设备本体接线,直接插好接头拧紧固定螺帽即可完成接线,防护等级可以满足常规工业车间的使用要求,避免切削液、粉尘进入接线部位造成接触不良。

从安装边界尺寸来看,整个单元的基座轮廓为方形带切角设计,最大外轮廓尺寸适配小工位的安装空间,整体高度控制得较低,重心落在基座安装面的中心位置,高速回转时的震动更小,不需要额外做加强的安装基础,普通的铝型材台面板就可以满足安装刚性要求。内置的交叉滚子轴承同时承受轴向载荷、径向载荷与倾覆力矩,即使上方工装存在一定的偏载,也能保证回转精度稳定,不会出现卡滞或者精度漂移的问题。

在功能特性上,这款直驱伺服转盘可以实现高响应的启停动作,因为没有减速机构的传动惯量,伺服系统的响应速度远高于带减速机的回转台,在短节拍的高速分度场景里,能够大幅缩短工位转位的辅助时间,提升整体生产效率。同时直驱结构没有减速机构的磨损件,日常使用过程中不需要定期更换润滑脂、调整齿轮间隙,长期运行的维护成本更低,精度保持性更好,适合在24小时连续运行的自动化产线上使用。设计时还考虑了走线的合理性,中心通孔的直径足够容纳多根气管、传感器线缆,配合中空的转子结构,管线可以从设备底部直接穿过转盘中心连接到上方工装,不会出现回转过程中管线缠绕的问题,不需要额外加装拖链来走上方工装的管线,进一步简化了周边的结构设计。
