左侧驱动五百毫米行程直线运动模组

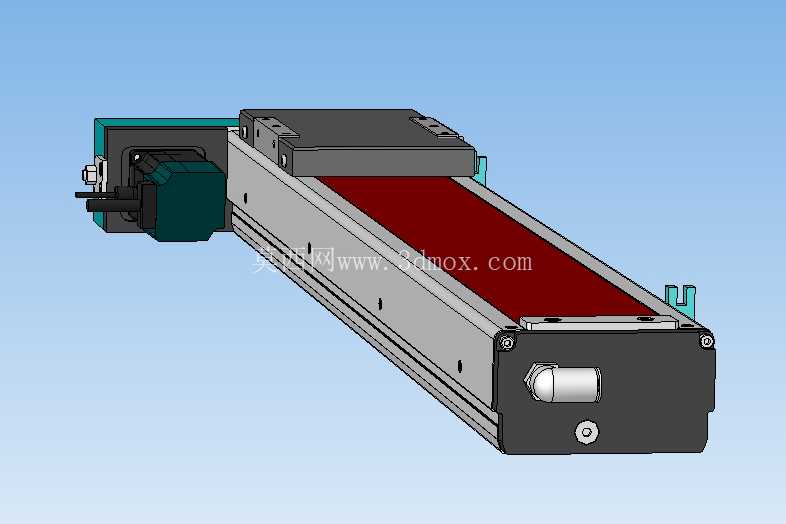

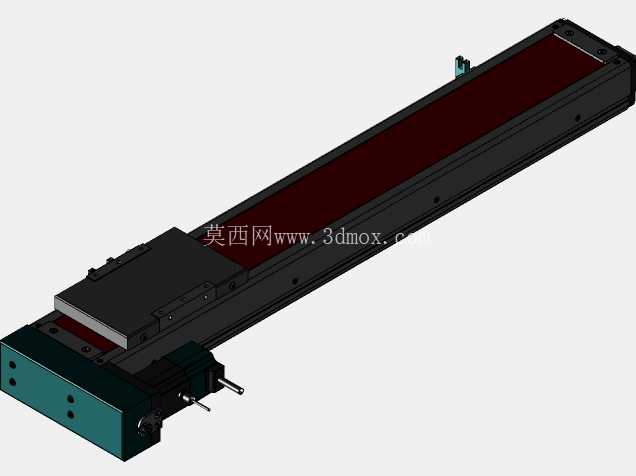

这款直线运动模组在自动化产线的点位移栽、工位间距调整场景中应用极广，小到电子元器件的贴片工位上下料，大到汽车冲压线端的工件短距离转运，都能见到这类结构的身影。不同于普通丝杆滑台的对称布局，这款模组将驱动电机布置在本体左侧端，能在设备右侧预留出更多安装避让空间，适配那些安装面右侧有走线槽、相邻机构干涉的紧凑设备布局。从结构设计来看，模组本体采用挤压铝型材作为基座，型材自带的安装槽道可以直接从侧面穿入T型螺栓固定，不需要额外在基座底面加工螺纹孔，现场安装时能根据实际机架的孔位灵活调整固定位置，降低了配套机架的加工精度要求。滑台部分采用内嵌式双导轨支撑，配合滚珠丝杆传动，滑台的运动平面和导轨安装面共面加工，能保证五百毫米全行程内的运动平行度控制在合理公差范围内，不会出现长行程下的滑台偏载卡顿问题。左侧的电机安装座和型材基座采用止口定位，装配时不需要反复调整电机轴和丝杆的同轴度，直接通过止口嵌套后锁紧连接螺栓就能完成传动对接，能大幅减少现场装配的调校时间，电机输出轴通过联轴器和丝杆直连，传动间隙小，往返运动的重复定位精度能满足多数自动化装配、检测工位的精度要求。模组的行程限位采用两端内置的机械硬限位加传感器触发片的组合设计，滑台运行到行程两端时，首先触发传感器给出减速信号，若传感器失效则接触硬限位块停止，避免滑台超程脱轨，同时滑台侧面预留了传感器安装槽，可以根据实际工位的停止位置调整触发片的固定位置，适配不同的有效行程需求。本体上方的防尘钢带覆盖在丝杆和导轨上方，能阻挡车间环境里的金属碎屑、切削液雾气进入传动区域，延长导轨和丝杆的维护周期，在冲压车间、机加工上下料这类粉尘较多的场景下使用时，不需要额外加装外置防护罩，能压缩设备的整体宽度尺寸。安装边界方面，模组的整体宽度控制在较窄的范围内，左侧电机突出本体的长度经过优化，不会因为侧装电机导致整体占用空间过大，滑台的安装面预留了标准的螺纹孔阵列，可以直接连接工装夹具、气动吸盘或者夹爪，不需要额外加工转接板，两端的端盖上预留了气管、线缆的过孔，方便拖链内的管线直接接入滑台上的执行元件。在实际选型应用中，这类五百毫米行程的侧装电机直线模组，常被用在多工位转盘设备的上下料取放、检测设备的探针移动驱动、包装线的推料机构动力源等场景，因为侧装电机的布局，当多台模组并排布置时，相邻模组之间的间距可以压到最小，不会因为电机端的突出产生干涉，适合在有限的设备空间内布置多轴运动结构。设计这款模组的三维模型时，需要重点关注电机安装座和型材的配合公差、丝杆两端支撑轴承的同轴度、导轨安装面的平面度这些关键尺寸，这些参数直接决定了模组组装后的运行顺畅度和负载能力，建模时要把各个安装孔位、槽道的尺寸和实际型材的截面参数对应，避免后续出工程图时出现安装尺寸不匹配的问题，同时要预留出润滑脂注油嘴的位置，方便后期维护时不用拆解模组就能给丝杆和导轨补充润滑。
