三碟式聚光太阳能集热供热装置结构设计

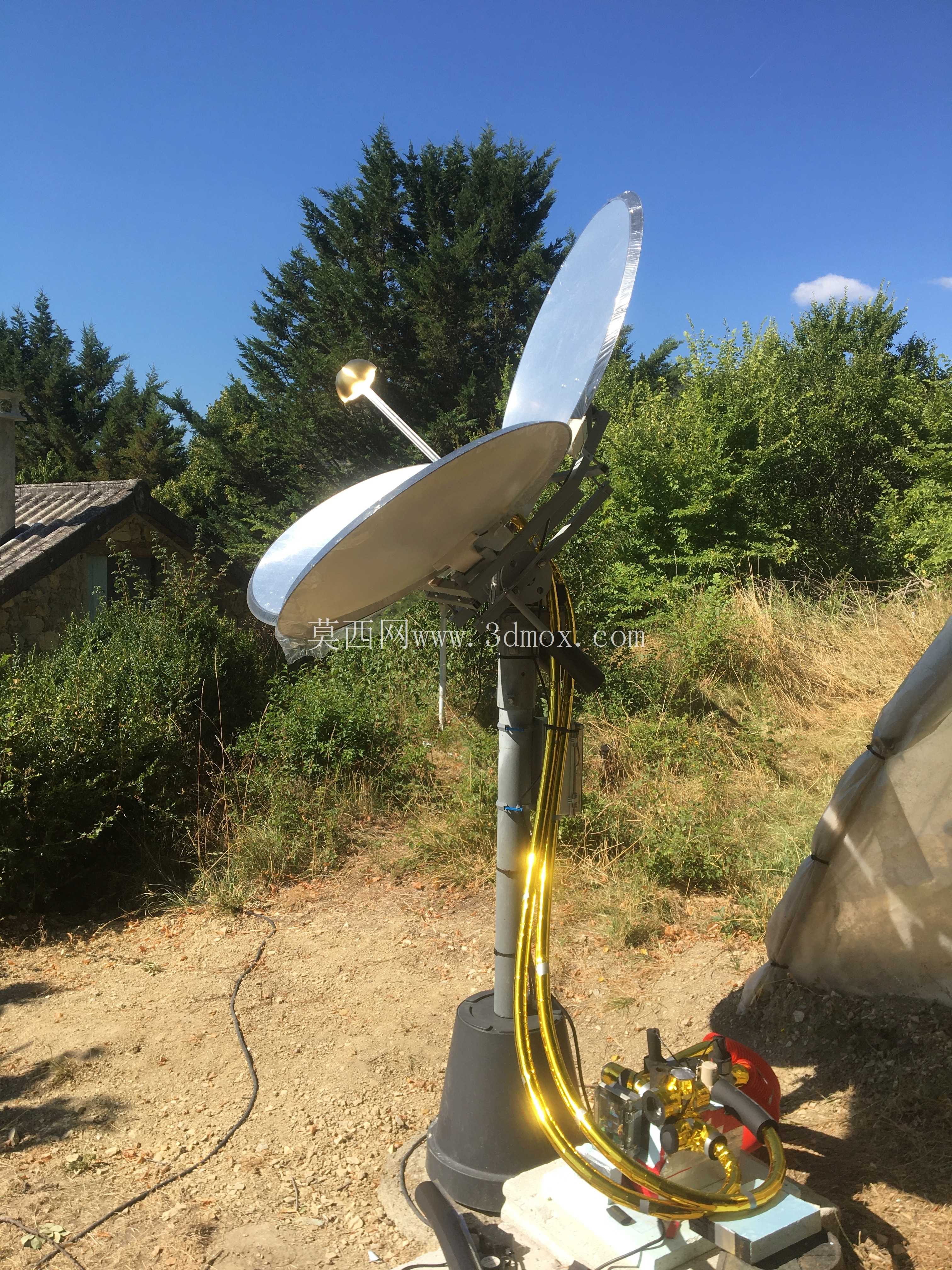

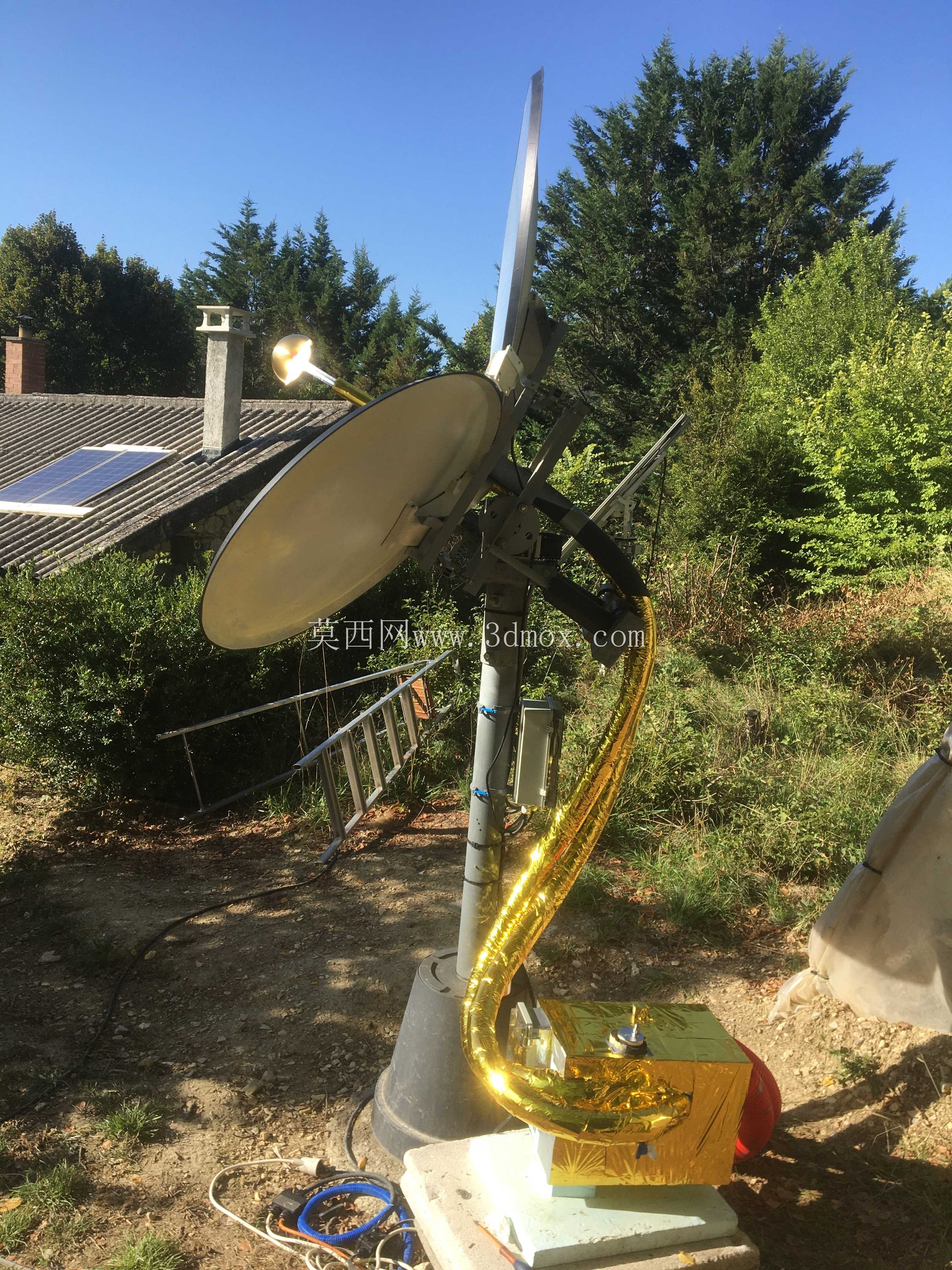

这套聚光集热装置的核心应用场景覆盖分布式民用供热、小型离网区域光热供能两大板块，既可以适配独栋住宅的生活热水供应需求，也能在无电网覆盖的偏远区域搭建独立供能单元，解决常规光伏设备无法直接输出热能、普通平板太阳能集热效率不足的痛点。不同于常规平板太阳能集热设备依赖大铺设面积获取热量的思路，这套方案采用3面直径1300mm的抛物面聚光碟作为集热核心，三面碟面以120°夹角围绕中心接收塔均匀排布，通过双轴追日算法实时调整碟面俯仰与水平角度，保证任意时刻太阳光都能精准汇聚到塔顶的集热焦点位置，从光学路径设计上减少光线散射损失，同等集热功率下的占地面积仅为普通平板太阳能设备的三分之一左右。

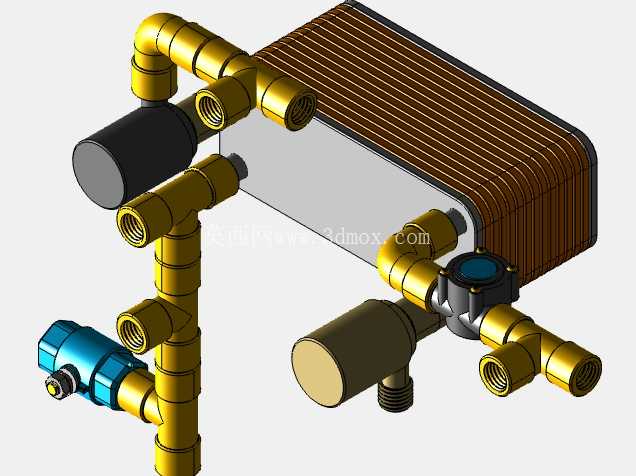

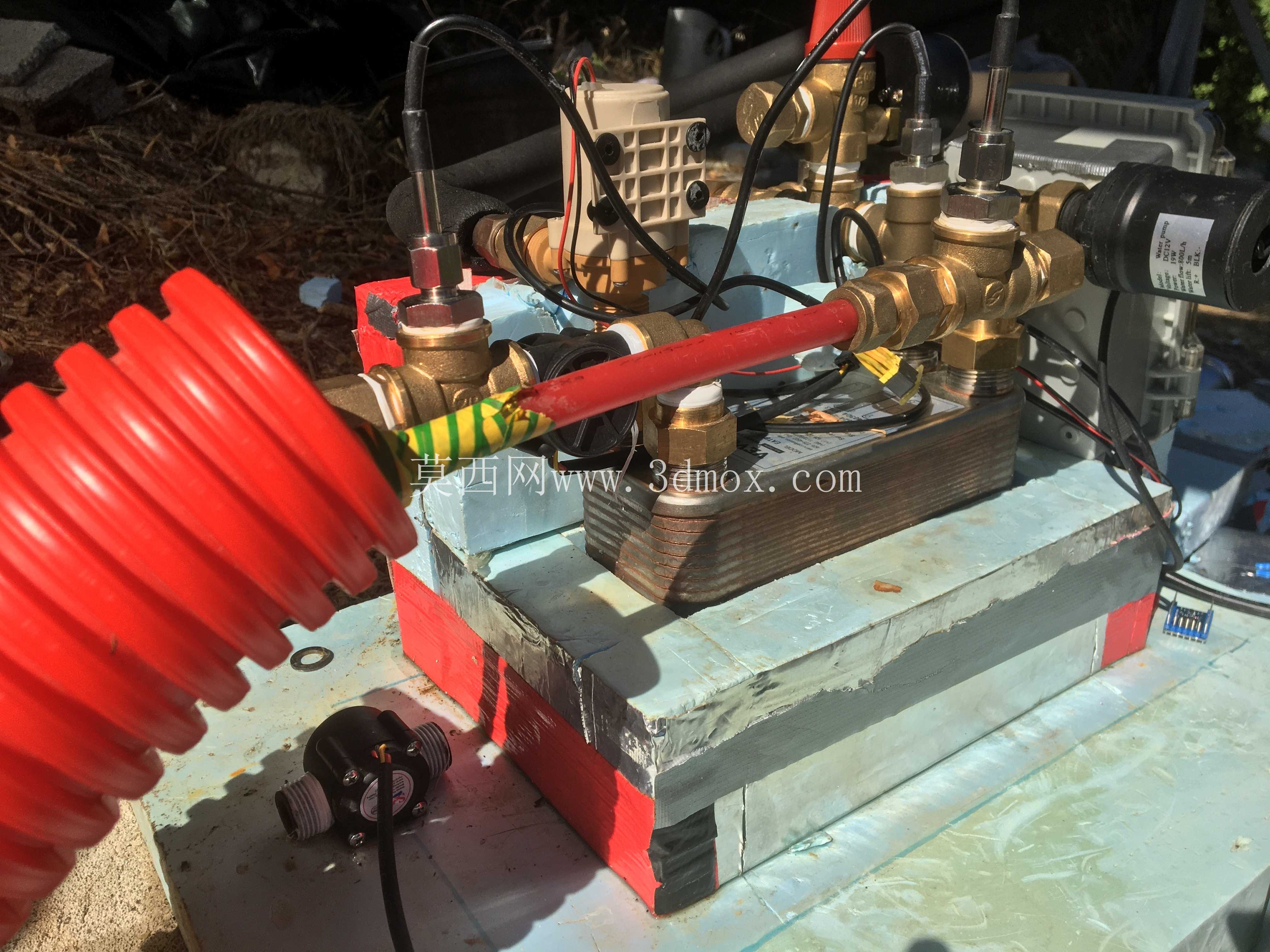

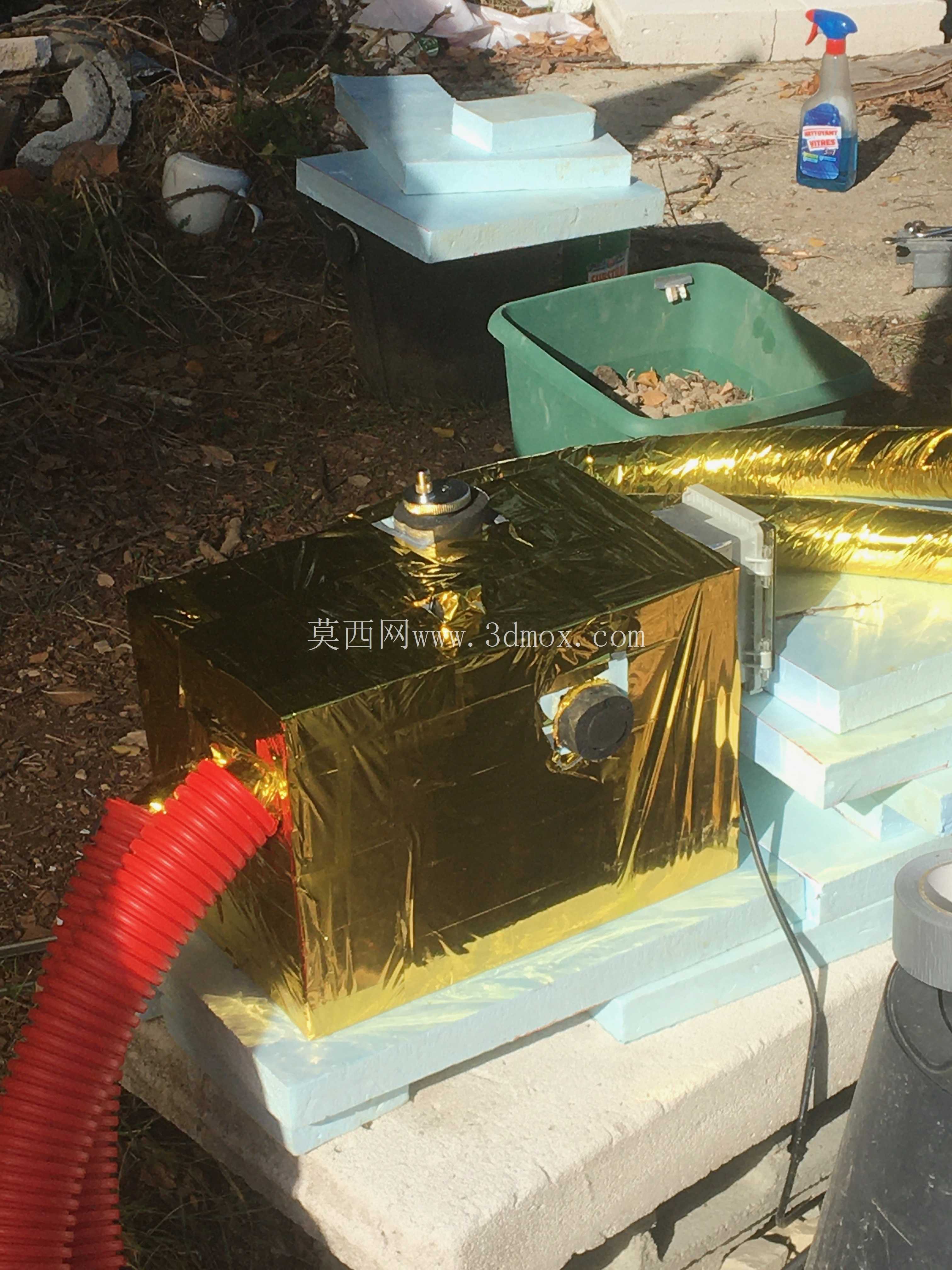

追日控制模块采用低功耗设计逻辑，整套跟踪系统的运行功耗仅5W，仅负责角度调整的信号输出与舵机驱动，不需要持续高功率供电，搭配小容量储能单元即可实现全天候运行，哪怕连续多日阴雨天气也能维持角度跟踪的待机状态，不会出现重启后需要重新校准太阳位置的问题。集热端的换热介质循环采用40W功率的水泵驱动，介质在焦点位置被加热后通过保温管路输送到储热单元，最高可以将换热介质加热到60℃，完全满足日常生活热水的温度需求，不需要额外配置电辅热模块就能达到使用温度，且整套系统设置了温度上限保护，介质温度超过80℃时会自动调整聚光碟的偏转角度，让焦点偏离集热头，避免介质过热产生管路压力过高的风险。

考虑到昼夜使用的需求，这套装置在结构设计上预留了冷量输出的拓展接口，在晴朗白天集热功率过剩时，可以通过溴化锂换热模块将多余热能转化为冷量存储到储冷罐中，夜间环境温度下降后，储冷罐可以通过空气交换器输出冷量调节室内温度，不需要额外配置制冷机组就能实现部分昼夜能量移峰，提升整套设备的能量利用率。聚光碟的镜面采用高反射率的薄型金属板材冲压成型，背部采用轻量化的筋条结构做支撑，在保证镜面面型精度满足聚光要求的前提下，尽可能降低单块碟面的自重，减小双轴跟踪机构的负载，降低舵机与传动结构的选型成本。

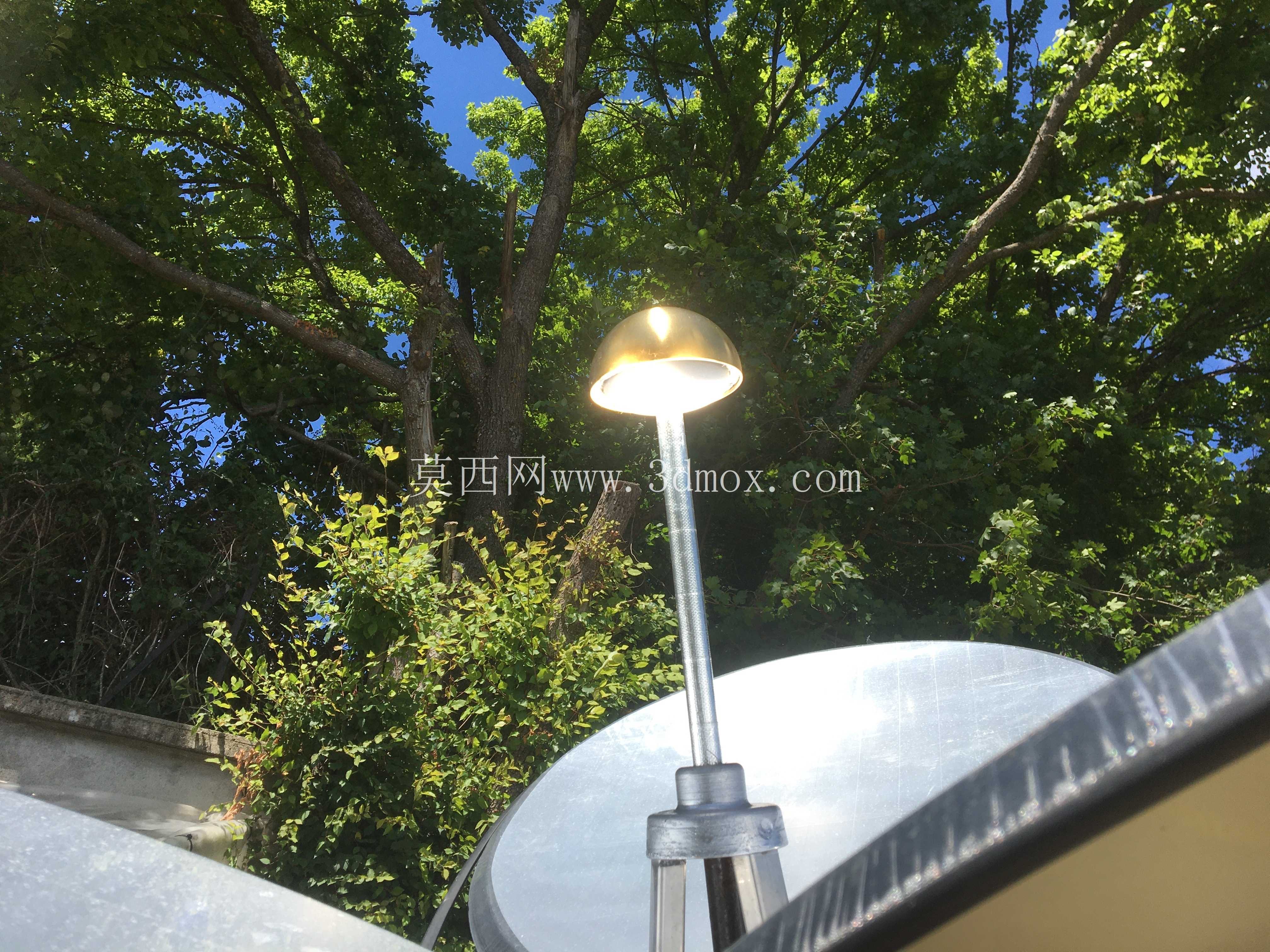

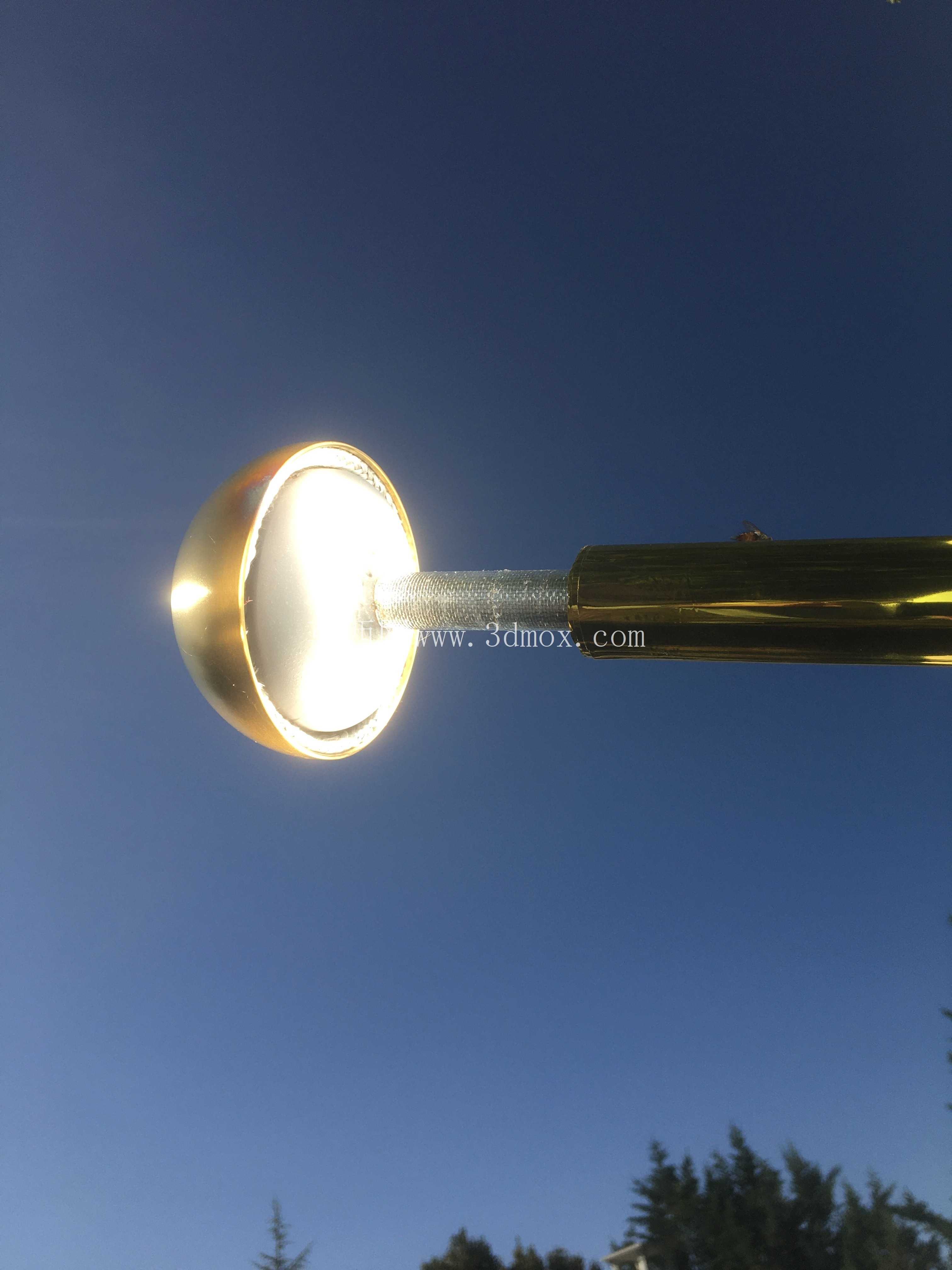

安装边界方面，整套设备的中心支撑立柱高度为2200mm，三面聚光碟完全展开后的最大回转直径为3200mm，安装时需要保证周边360°范围内没有高度超过立柱的遮挡物，避免遮挡入射光线影响聚光效率；设备底座采用混凝土预埋螺栓固定，需要能承受6级大风下的风载荷，不会出现碟面晃动导致焦点偏移的问题。集热头位于立柱顶端距离地面2100mm的位置，外层采用透明石英玻璃罩做密封，既可以保证太阳光顺利透射进入集热腔，也能阻挡外界灰尘、雨水进入集热腔内部污染吸热涂层，减少日常维护的频次。

管路接口全部设置在立柱下部距离地面300mm的位置，方便和外部储热水箱、循环管路做对接，安装时不需要攀爬高处就能完成管路连接与阀门操作，后期检修维护的难度大幅降低。追日控制模块集成在立柱中部的防水接线盒内，接线盒的防护等级达到IP65，露天安装时不需要额外做防雨遮挡，控制算法内置了北纬45°区域的太阳高度角数据库，安装时只需要校准正南方向就能自动运行，不需要用户自行编写经纬度参数，降低了现场安装调试的技术门槛。

集热焦点位置的吸热体采用蜂窝式流道设计，换热介质在流道内呈湍流状态流动，可以最大化和吸热壁面的接触面积，提升热交换效率，减少焦点位置的热量向空气中散失。整套碟形天线的聚光效率约为每平方米镜面面积接收1000W太阳辐射时输出600W有效热能，三面碟面总有效集热面积约4平方米，晴朗正午时段的瞬时热输出功率可以达到6kW，完全满足3-5人家庭的日常热水使用需求，哪怕在冬季太阳高度角较低的时段，通过双轴跟踪始终保持碟面垂直于入射光线，集热效率也不会出现明显衰减，比固定安装的平板太阳能设备冬季集热效率高出40%以上。
