刚性法兰联轴器结构设计方案

在工业传动系统的轴系连接场景中，刚性法兰联轴器是应用极为广泛的基础传动部件，这类部件主要用于两根轴之间的刚性连接，实现扭矩的同步传递，不存在补偿两轴相对偏移的能力，因此对安装时的同轴度要求较高，多应用于载荷平稳、无冲击振动、两轴对中精度能够得到充分保障的传动工况中，比如常规工业输送线的驱动端连接、中小型泵组的电机与泵体轴连接、固定式传动箱的动力输出端衔接等场景。

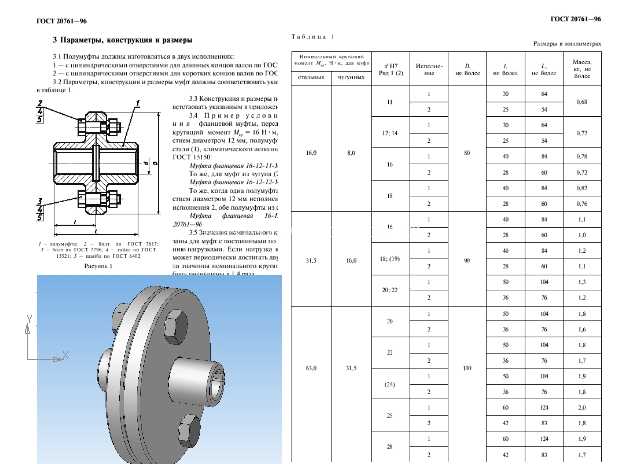

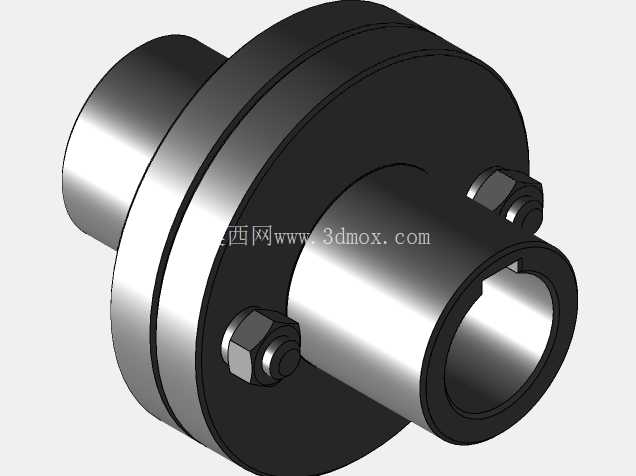

从结构设计逻辑来看，这款刚性法兰联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，依靠轴肩与端盖结构实现轴向定位，两个半联轴器的对接端面采用止口配合结构保证对中精度，再沿圆周方向均匀布置的螺栓组将两个半联轴器锁紧为整体，工作时扭矩通过半联轴器与轴的键连接、半联轴器结合面的摩擦力以及螺栓的抗剪能力共同传递，能够稳定传递额定范围内的静态与准静态扭矩。

设计过程中首先需要匹配对应轴径的安装孔尺寸，保证孔与轴的配合公差满足传动要求，键槽的尺寸与位置公差符合通用传动件的设计标准，避免出现键连接松动、应力集中过大的问题。法兰盘的外径、螺栓分布圆直径需要根据传递扭矩的大小进行强度校核，螺栓的数量与直径选择要保证在最大工作扭矩下，螺栓的剪切应力与挤压应力都在材料许用应力范围内，同时法兰盘的厚度也要满足抗弯强度要求，避免传动过程中法兰盘出现变形导致连接失效。止口的配合公差选择过渡配合，既能够保证装配时的对中精度，又不会造成装配难度过大，两个半联轴器的结合面需要加工到足够的平面度与粗糙度，保证锁紧后结合面能够完全贴合，避免出现偏载导致的连接松动。

从安装边界来看，这类联轴器安装时需要先将两个半联轴器分别热装或者压装到对应的轴端，调整好轴的轴向位置后，转动两个半联轴器对齐螺栓孔与止口位置，推入贴合后穿入连接螺栓，按照对角线顺序逐步拧紧螺栓，保证每个螺栓的预紧力均匀一致。安装前需要确认两轴的径向偏移与角向偏移都在允许的极小范围内，因为刚性联轴器没有补偿偏移的能力，若对中偏差过大，运行过程中会在轴、轴承以及联轴器本身产生附加载荷，轻则造成部件磨损加快、振动噪声增大，重则会导致轴断裂、轴承烧毁等严重设备故障。日常维护中需要定期检查连接螺栓的预紧力，避免因为长期运行的振动导致螺栓松动，同时检查联轴器结合面是否有错位、磨损的痕迹，及时排查对中失效的隐患。

在实际选型应用中，需要根据传动系统的计算扭矩、轴径尺寸、工作转速来匹配对应规格的刚性法兰联轴器，不能超扭矩、超转速使用，因为这类联轴器没有缓冲吸振的能力，若工况存在较大的冲击载荷，需要额外考虑过载保护结构，或者选用带缓冲元件的其他类型联轴器。相较于弹性联轴器，刚性法兰联轴器的结构更简单，制造维护成本更低，传动精度更高，不存在弹性元件老化失效的问题，在对中精度有保障的固定安装设备中，能够实现长期免维护的稳定运行，传动过程中没有回转间隙，能够保证精确的传动比，适合用于对传动同步性要求较高的刚性传动场景。
