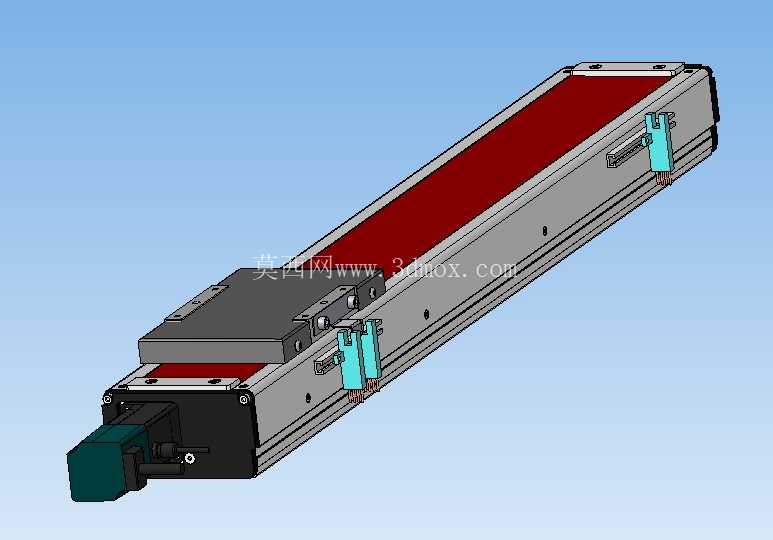

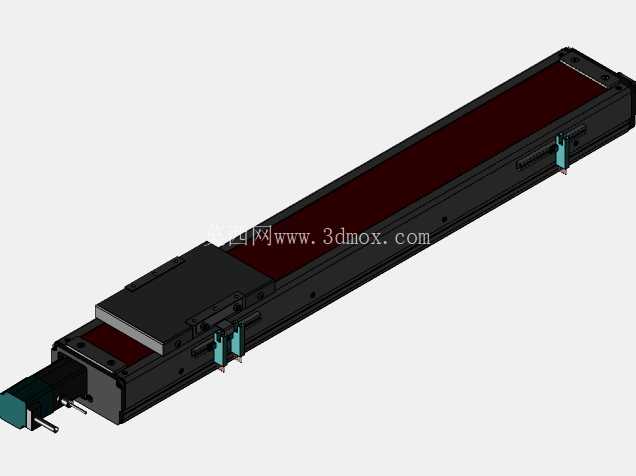

五百毫米行程中央驱动线性滑台模组

在3C电子装配、新能源电芯堆叠、汽车零部件精密移栽这类需要长行程精准往复输送的工位上，线性滑台的选型直接决定整线的节拍稳定性与重复定位精度，这款500毫米行程的中央电机驱动线性行程模组，正是针对中等行程、负载重心偏置的应用场景做的结构优化。不同于常规端部驱动的线性模组将电机布置在滑台行程端点的设计，这款模组将驱动电机整合在滑台本体中部位置，能有效缩短长行程下丝杆的轴向悬臂长度，降低丝杆高速运转时的径向跳动量，同时平衡滑台两端的安装空间占用，在设备内部布局局促、两端无法预留电机安装位的工况下，这种中央驱动的结构能大幅降低整线的布局设计难度。从结构设计逻辑来看，模组本体采用挤压铝合金型材作为基座，型材内部集成了直线导轨安装基准面与丝杆支撑座安装位，一次挤压成型的基准面能减少后续机加工的装夹次数，保证导轨安装的平行度公差控制在每米0.02毫米以内，适配高负载、高速度的传动需求。滑台的移动滑块采用钢板防护罩加柔性密封条的密封结构，红色的密封钢带覆盖在型材上部的开口位置，能阻挡车间环境中的金属碎屑、切削液、粉尘进入模组内部，避免导轨滚道与丝杆滚道出现磨粒磨损，延长模组在焊接、打磨、机加工上下料这类恶劣工况下的使用寿命。驱动端采用伺服电机直连的传动方式，省去了同步带传动的间隙误差，配合研磨级滚珠丝杆，能实现0.01毫米级的重复定位精度，500毫米的有效行程可以覆盖大部分中小型工件的移栽距离需求，比如PCB板的多工位测试移栽、小型五金件的冲压上下料、点胶阀的X轴方向移动等场景都能适配。安装边界方面，模组的整体截面尺寸保持了窄型设计，宽度方向尺寸控制在120毫米以内，高度方向不超过80毫米，在垂直安装、侧装的使用场景下不会占用过多的设备内部空间，两端的安装端面预留了标准的定位销孔与螺栓安装孔，可以直接和配套的支撑座、连接板对接，不需要额外做安装面的二次加工。滑台的动子滑块上预留了多组螺纹安装孔，呈矩阵式排布，能适配不同规格的负载连接板、夹爪气缸、视觉相机支架等末端执行件的安装，不需要额外打孔转接。设计过程中针对中央电机的布置做了动平衡校核，将电机的安装重心与模组本体的重心线重合，避免高速运行时电机自重带来的偏载力矩，导致导轨单侧磨损加剧的问题，同时在电机与丝杆的连接位置采用了梅花形弹性联轴器，能补偿少量的同轴度误差，降低电机运转时的振动传递到丝杆上，保证运行的平稳性。模组两端设置了硬限位撞块与橡胶缓冲垫，当控制系统出现软限位失效的情况时，硬限位撞块能直接触发安装在端部的行程开关，切断电机动力，同时橡胶缓冲垫能吸收滑块高速撞击的动能，避免滑块冲出导轨造成设备损坏。在实际选型应用中，这款模组可以单轴使用，也可以组合成XY两轴、XYZ三轴的直角坐标机械手，完成平面内的点位移栽、轨迹涂覆等作业，相比同行程的端部驱动模组，中央驱动的结构能让两端的伸出长度保持一致，在多工位环形布局的设备中，能让滑台的有效行程覆盖更多的工位，减少设备的整体占地面积。针对洁净车间使用场景，这款模组的密封结构可以升级为全封闭不锈钢钢带，配合真空吸尘接口，能满足Class1000级洁净室的使用要求，适配半导体晶圆搬运、医药包装等对环境洁净度要求较高的生产场景。
