小型万向联轴器旋转接头结构设计

在中小扭矩的两轴不对中传动场景里，这类小型旋转接头式联轴器是非常常用的传动连接件，很多轻工输送、小型工装传动、精密设备进给机构里都能见到它的身影，它的核心作用是补偿主动轴与从动轴之间的角度偏差、径向偏移，在两轴存在安装误差或者工作中出现相对偏摆的时候，依然可以稳定传递扭矩，不会因为轴系不对中产生额外的附加载荷，避免轴端、轴承出现过早的疲劳磨损。

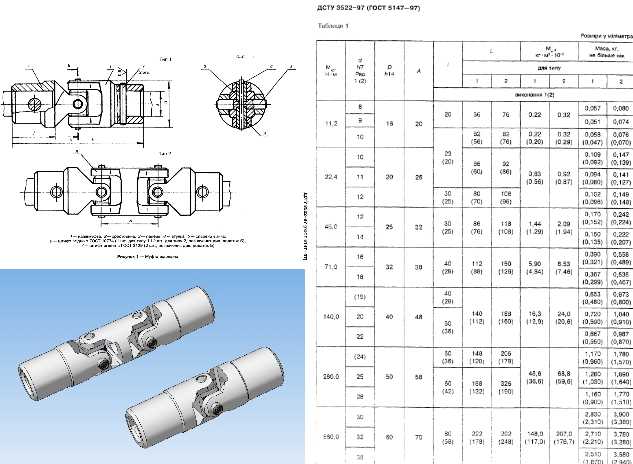

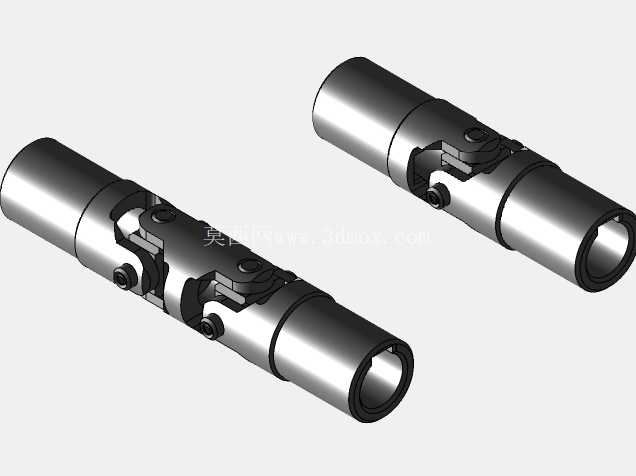

从结构设计逻辑来看，这款联轴器采用的是十字轴式万向铰接结构，两端是带内孔的轴套连接端，分别用来套接主动轴和从动轴，轴套上预留了紧定螺钉的安装位，安装时可以通过紧定螺钉顶紧轴面，实现周向和轴向的固定，不需要额外加工键槽的场景下也能可靠传递扭矩，对于小直径轴的传动适配性很好。中间的十字铰接副是整个部件的核心，十字轴的四个轴颈分别嵌合在两端叉形接头的轴承孔内，铰接位置做了耐磨配合处理，能够在两轴存在最大数十度夹角偏摆的情况下，依然保持顺畅的转动，不会出现卡滞，铰接副的配合间隙控制在合理范围内，既保证转动灵活性，又避免回差过大影响传动精度。

从安装边界来看，这款联轴器的整体轴向尺寸紧凑，径向最大轮廓直径适配d10规格的轴径，额定传递扭矩在11.2Nm级别，适配转速不高、扭矩不大的传动场景，安装时不需要复杂的调整工序，只需要将两端轴套分别套入对应轴端，拧紧紧定螺钉即可完成装配，后期维护也很简单，铰接位置定期补充润滑脂就能长期保持工作状态。它的外形做了圆滑过渡处理，没有突出的尖锐棱角，在设备内部安装不会和周边的管线、结构件产生干涉，整体采用金属材质加工，结构强度足够应对常规的工业传动载荷，正常工况下使用寿命很长。

在实际选型应用中，这类小型万向联轴器经常被用在各类小型自动化设备的动力传递环节，比如包装机械的送料机构、小型输送线的辊筒传动、工装夹具的旋转驱动端，还有一些需要调整传动角度的手动调节机构上，相比刚性联轴器，它对安装精度的要求更低，能够抵消一部分安装时的同轴度误差，降低装配调试的难度，也能在设备运行过程中吸收一部分振动，提升整个传动链的运行稳定性。设计这类结构的时候，需要重点校核十字轴的剪切强度、铰接位置的接触应力，还有两端轴套与轴的配合抱紧力，确保在额定扭矩下不会出现打滑、铰接副断裂的问题，同时还要控制铰接处的摩擦力矩，避免偏摆传动时效率损失过大。另外在三维建模过程中，需要把各个铰接零件的配合关系准确还原，预留出合理的装配间隙，这样生成的工程图才能直接用于加工生产，各个尺寸的公差配合也要根据实际传动要求标注清楚，比如轴套内孔的公差、十字轴轴颈与孔的配合公差，都会直接影响最终产品的实际使用性能。
