PG21规格IP68防护级电缆防水压接固定件

这款PG21规格的压盖，本质是工业布线场景里常用的电缆防水固定接头，日常在户外控制柜、新能源设备接线端、机床电气舱、户外照明设备的线缆穿舱位置都能见到同类型产品，核心作用是完成穿舱线缆的位置锁定与接口密封，避免外部水汽、粉尘顺着线缆穿设间隙进入设备腔体内部，同时给线缆提供径向的支撑约束，减少线缆受拉扯、晃动时对接线端子的应力传导。

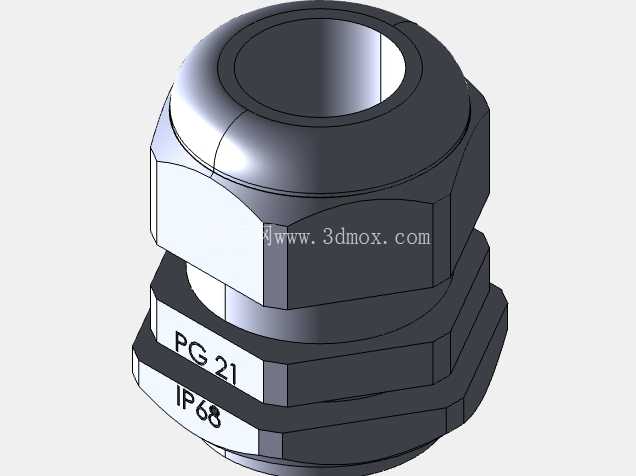

从结构设计来看，整个零件采用分体式旋合结构，最上端的锁紧帽内圈带锥形密封面，和中间的弹性密封环配合，当锁紧帽顺着主体外螺纹向下旋紧时，会逐步挤压密封环向内收缩，紧紧包裹住穿入的电缆外护套，实现线缆周向的静密封；中间的主体段做了六方夹持位，方便安装时用扳手卡持发力，避免旋紧过程中整个接头跟转，损伤安装面板的开孔边缘；下端的螺纹段搭配锁紧螺母，用来把整个接头固定在设备壳体的开孔上，螺纹根部的平垫圈与密封垫，能填充接头与安装面板之间的装配间隙，避免面板位置出现渗漏通道。

型号标识里的PG21是德标螺纹规格，对应的穿线适配范围是13-18mm外径的常规电缆，安装开孔直径需要匹配21mm的PG螺纹公称尺寸，安装时要注意面板开孔的边缘毛刺需要提前打磨平整，避免尖角割伤密封垫影响防护效果；标识上的IP68代表这款接头的防护等级，可以满足长期浸水、高粉尘环境下的密封要求，比普通IP65等级的接头更适合户外露天、地下管廊、涉水设备这类严苛工况使用。

建模过程中需要重点关注几个配合尺寸的公差：首先是锁紧帽与主体的螺纹配合间隙，既要保证旋合顺畅无卡滞，也要避免间隙过大导致锁紧时密封环受力不均，出现局部密封失效；其次是密封环的内孔尺寸与锥面角度，常规设计里密封环采用丁腈橡胶材质，邵氏硬度控制在60-65度之间，锥面角度差控制在1度以内，才能保证旋紧时密封环的收缩量均匀，对不同线径的电缆都能保持足够的抱紧力；另外下端安装螺纹的长度需要匹配常见的设备壳体壁厚，常规覆盖1.5-6mm的板厚范围，过薄的板安装时需要额外加增厚垫片，避免螺纹啮合长度不足导致接头松动。

实际选型使用时，要先确认穿入电缆的实际外径，不要超出该型号的适配线径范围，如果电缆外径偏小，即使旋紧锁紧帽也无法让密封环完全抱紧电缆，会留下密封隐患；如果电缆外径偏大，强行穿入会导致密封环被切伤，安装后短时间内就会出现密封失效的问题。另外在有腐蚀介质的工况下，需要更换对应材质的密封环与接头主体，比如化工场景要选用尼龙加玻纤或者不锈钢材质的主体，搭配氟橡胶密封环，避免长期接触腐蚀介质导致零件老化开裂。

从安装流程来看，需要先把锁紧螺母、密封垫从接头主体上拆下，将主体从设备面板外侧穿入预先开好的安装孔，在面板内侧套上密封垫后旋紧锁紧螺母，固定好接头主体位置，再将电缆依次穿过锁紧帽、密封环、主体内腔，调整好电缆的伸入长度后，逐步旋紧上端的锁紧帽，直到感觉到锁紧阻力明显上升，密封环完全抱紧电缆外护套，最后轻拉电缆确认没有窜动，就完成了整个安装过程。日常维护时需要定期检查锁紧帽是否有松动，密封环是否出现老化开裂的情况，尤其是温差较大的户外场景，橡胶材质的密封环长期受冷热交替影响，会出现弹性下降的问题，需要根据使用环境定期更换密封配件，保证防护性能持续有效。
