带连接线缆汽车电瓶搭电鳄鱼夹结构设计

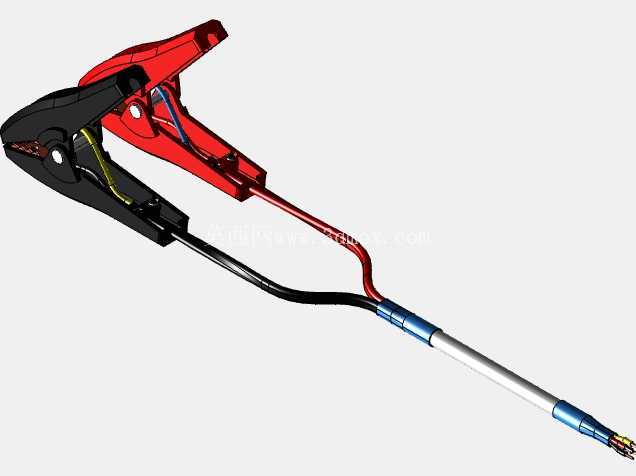

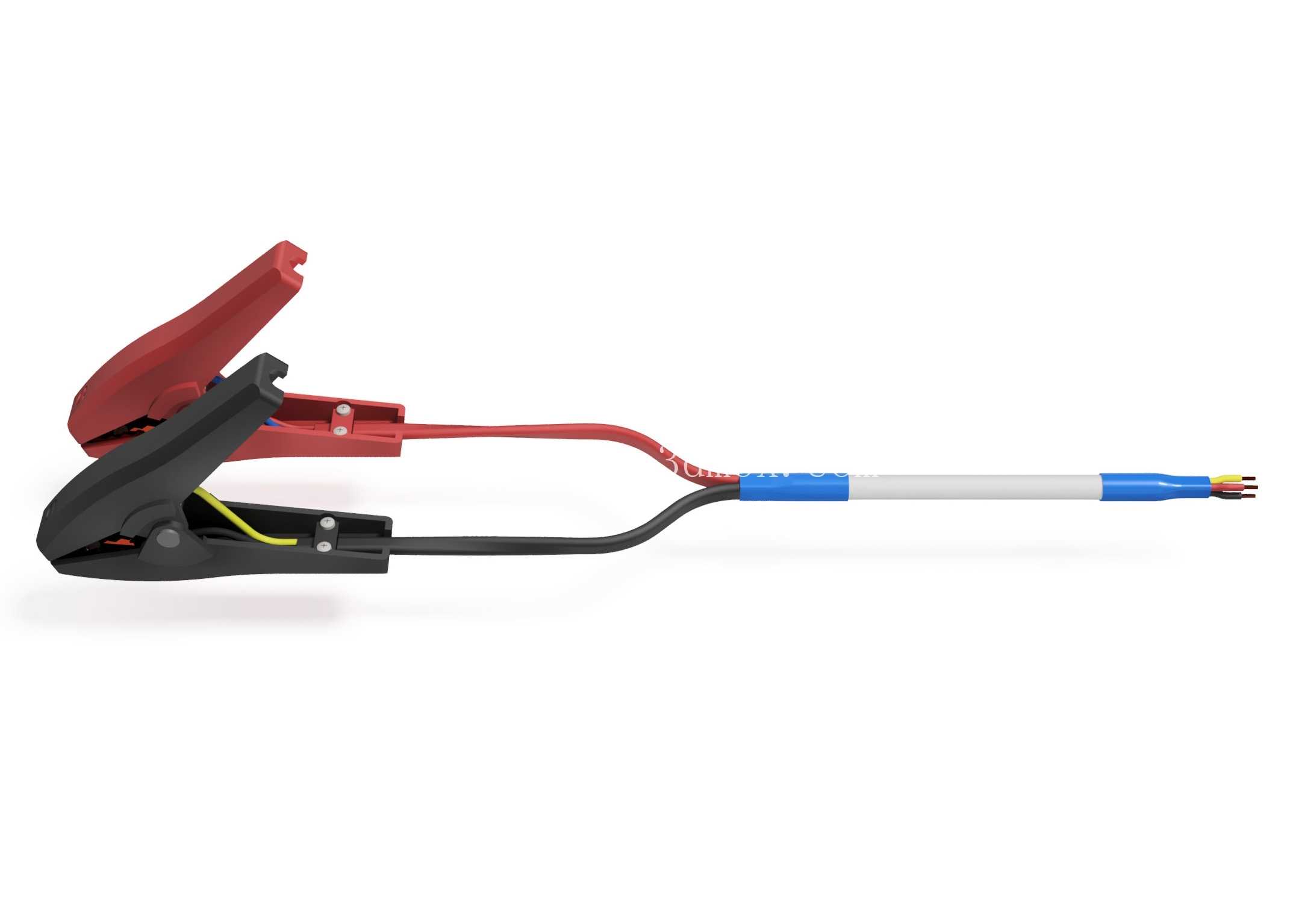

日常汽车维保场景里，电瓶亏电是高频出现的故障，不管是低温环境下电瓶蓄电能力下降，还是车辆长期停放导致的电量流失，都需要借助外接搭电的方式启动车辆，这时候搭电夹的结构可靠性直接决定了搭电操作的效率与安全性。这款夹体采用冲压成型的夹臂结构，红黑两色分别对应正负极标识，从根源上避免操作人员接反正负极导致的车辆电路烧毁风险，夹臂的咬合面做了齿状凸起结构，夹持时可以咬穿电瓶接线柱表面的氧化层，降低接触电阻，避免大电流通过时出现接触点发热、打火的问题。夹臂的铰接位置采用铆钉铆接的结构，铆接松紧度经过反复调校，既保证夹臂开合时的顺畅度，不会出现卡滞，又能提供足够的夹持力，夹在电瓶接线柱上不会因为车辆震动或者线缆拉扯出现松脱。夹臂尾部的压线位置做了内凹的压线结构，线缆接入后可以通过压接的方式和夹体形成可靠的导电连接，不需要额外焊接，既提升了装配效率，也避免焊接位置长期使用后出现氧化脱焊的问题。夹臂外侧包裹了绝缘护套，护套采用软质绝缘材质，不仅可以起到绝缘防护的作用，避免操作人员操作时误碰带电部位，还能提升握持的摩擦力，开合夹体的时候不容易打滑。配套的连接线缆采用多股铜芯绞合结构，外层绝缘层区分红黑两色，和夹体颜色对应，线缆中间位置做了分段的绝缘防护套，避免线缆长期弯折出现绝缘层破损。从设计思路上看，这款夹体的结构优先考虑大电流通过时的可靠性，夹体整体采用导电性能优异的金属材质冲压成型，没有多余的拼接结构，减少导电回路里的接触点，降低整体电阻。夹臂的开合角度做了合理限定，既可以适配不同尺寸的乘用车电瓶接线柱，也不会因为开合角度过大导致夹臂出现塑性变形，失去夹持力。咬合齿的角度和深度经过反复验证，齿尖不会过于尖锐导致夹装时刮伤电瓶接线柱的镀层，也不会因为齿形过浅导致咬合力不足。安装边界方面，夹体闭合状态下整体厚度控制在合理范围，即使是电瓶安装位置比较局促的车型，也能顺利将夹体夹在接线柱上，不会被周边的车身结构或者电瓶护板干涉。线缆的弯折半径做了充分考量，夹体和线缆连接的位置做了应力释放结构，避免线缆在靠近夹体的位置因为反复弯折出现线芯断裂。在实际使用场景中，除了汽车搭电启动，这类导电夹也可以用于应急电源的输出端连接、蓄电池充放电测试的接线、大电流临时供电回路的快速接驳，结构设计上充分考虑了不同场景下的通用适配性，夹臂的夹持力范围可以覆盖常见的柱状接线端子尺寸，不需要额外调整结构就可以直接使用。夹体表面做了防锈镀层处理，即使在潮湿的户外环境下使用，也不容易出现锈蚀，保证长期使用后的导电性能稳定。绝缘护套的材质选用耐低温、耐老化的材料，在低温环境下不会变硬开裂，高温环境下也不会软化变形，适配不同地域、不同季节的使用需求。从三维建模的角度来看，这款夹体的建模重点在于冲压曲面的还原，夹臂的曲面弧度直接决定了夹持时的受力分布，建模时需要充分考虑冲压工艺的成型特性，避免出现无法冲压成型的倒扣或者过小的圆角，铰接孔的位置精度需要严格控制，保证两个夹臂装配后可以顺畅开合，咬合面的齿形结构需要均匀分布，保证夹持时受力均匀，不会出现偏斜导致的接触不良。线缆部分的建模需要还原自然的弯折形态，体现出软质线缆的质感，同时要准确呈现绝缘层和线芯的装配关系，压线位置的压接变形需要符合实际压接工艺的形态，不能出现不符合工艺逻辑的结构。整个模型的结构完全按照实际量产的产品结构进行还原，没有做简化或者夸张的设计，每一处结构都对应实际生产中的工艺要求和使用中的功能需求，可以作为汽车应急配件设计、冲压模具设计的参考结构，也可以用于维修教学场景的演示模型，帮助从业者理解搭电夹的工作原理和结构设计要点。
