大扭矩直驱伺服转盘结构设计方案

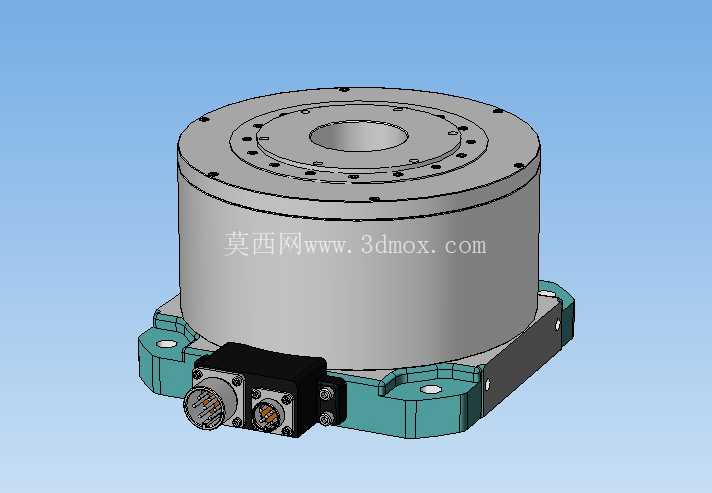

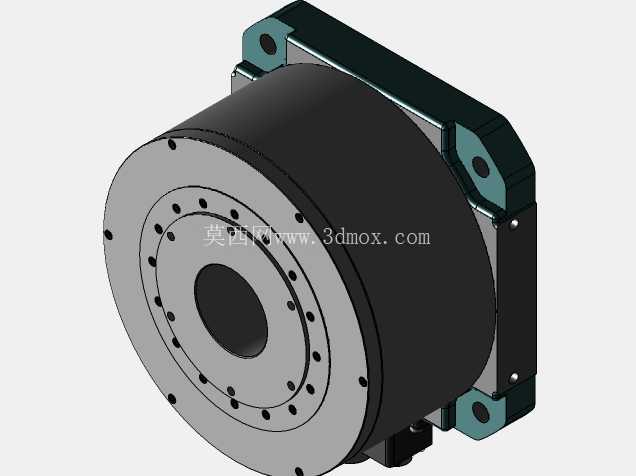

在汽车冲压生产线的多工位转序、精密装配线的工件分度回转、电子制造设备的高精度工位切换场景中，这类直驱式伺服转盘是替代传统凸轮分割器、蜗轮蜗杆回转台的核心执行部件，省去了中间减速传动链带来的背隙、磨损与传动损耗，能在紧凑安装空间内实现高刚性的回转输出。从结构设计逻辑来看，这款转盘采用中空轴式本体设计，中心通孔可走管线、穿装夹具定位销或者过料，适配自动化产线中需要气电管路从回转中心走线的需求，避免拖链缠绕带来的走线故障，这也是直驱转台区别于传统侧驱回转机构的典型设计优势。本体的定子与转子集成在圆柱形壳体内，外壳采用一体式铸钢加工而成，侧壁做了均匀的壁厚设计，既保证高速回转时的结构刚性，又能控制整体重量，避免转动惯量过大影响动态响应性能。底部的安装基座采用带安装孔的法兰式结构，四个角的沉头安装孔可直接通过内六角螺栓固定在设备安装面板上，安装基准面做了精磨处理，平面度控制在0.02mm以内，保证安装后转盘的端面跳动满足精密分度要求。侧置的接线模块集成了动力线与编码器接口，采用航空插头式快接设计，防护等级满足车间常规工业环境使用要求，接线端做了防呆设计，避免现场接线时插错针脚导致的编码器损坏。从功能特性上看，这款转盘额定输出扭矩可达48Nm，能满足汽车冲压件转序时带载夹具的回转驱动需求，直驱结构的响应速度快，定位精度可达角秒级，不存在传统减速机构的回程间隙，在频繁正反转的启停工况下，不会因为背隙累积导致定位偏差，适合多工位连续作业的产线场景。设计过程中，转子部分采用了高磁能积的永磁体排布，优化了磁路设计，降低低速运行时的转矩脉动，保证转盘在低速回转时的平稳性，避免工件在回转过程中出现移位。轴承配置采用了交叉滚子轴承作为主支撑，能同时承受轴向力、径向力与倾覆力矩，在偏载装夹的工况下，依然能保证回转精度，不会出现端面跳动超标的问题，这对于冲压工位上带偏置重量的夹具来说尤为重要，很多传统回转台在偏载工况下容易出现轴承磨损加快、精度丢失的问题，交叉滚子支撑的设计刚好解决了这一痛点。安装边界方面，这款转盘的整体外径控制在200mm级，总高度不超过150mm，底部安装法兰的孔位采用对称式设计，适配现有多数自动化设备的安装面板开孔尺寸，不需要对原有设备基座做大规模改造就能替换原有回转机构，降低产线升级的改造成本。中空轴的内孔直径足够穿过常用的气路接头与多芯信号线，在设计配套夹具时，可以直接将气路从中心通孔引到转盘上方的夹具上，不需要在转盘侧面额外布置拖链，减少回转时的外部干涉风险。外壳表面做了硬质阳极氧化处理，在车间多油污、多金属粉尘的环境下，能起到较好的防锈抗腐蚀作用，日常维护只需要定期检查接线端的紧固情况，不需要像蜗轮蜗杆结构那样定期更换润滑脂，降低了设备的后期维护成本。在实际选型应用中，这类直驱伺服转盘常配套在多工位冲压机械手的末端转位机构、汽车零部件焊接工装的回转平台、精密检测设备的分度台上，相比传统的分割器，它可以任意角度编程定位，不需要更换凸轮就能适配不同分度数的工位需求，柔性化程度更高，适合当前多品种小批量的柔性生产需求。设计建模时，需要重点关注定子与转子的同轴度公差，安装基准面与轴承安装位的形位公差，这些公差直接影响转盘最终的回转精度与运行噪音，建模过程中所有配合面的公差都要按照精密机械装配的要求标注，避免加工装配后出现转子扫膛、运转卡滞的问题。接线模块的安装位置做了下沉式设计，不会超出底部安装法兰的外轮廓，避免安装时与周边的设备结构产生干涉，航空插头的朝向可以根据实际安装需求调整，适配不同方向的走线布局。
