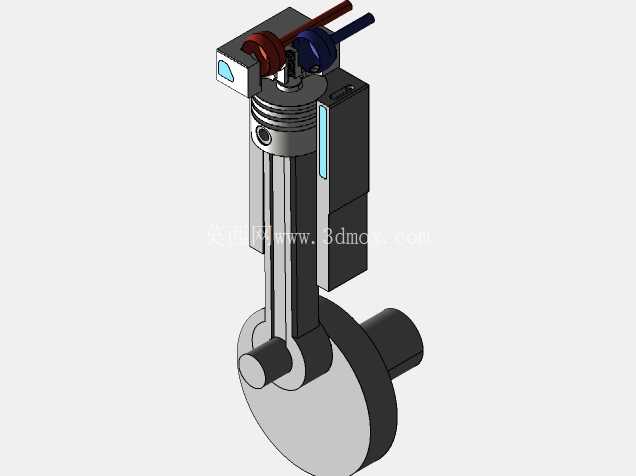

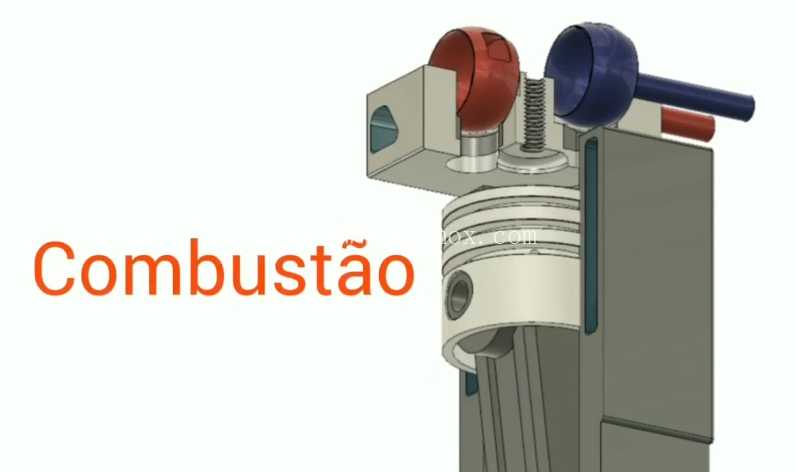

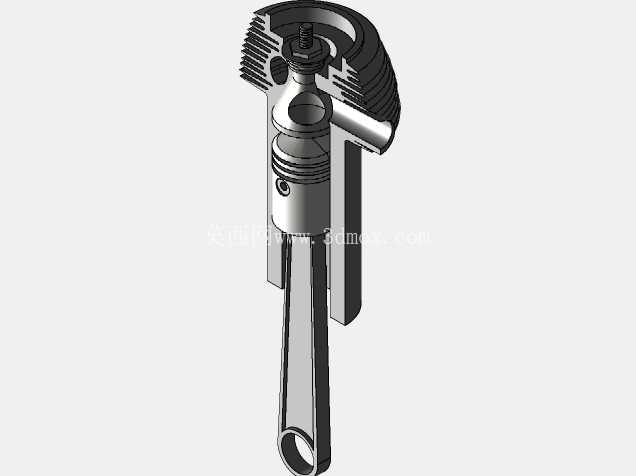

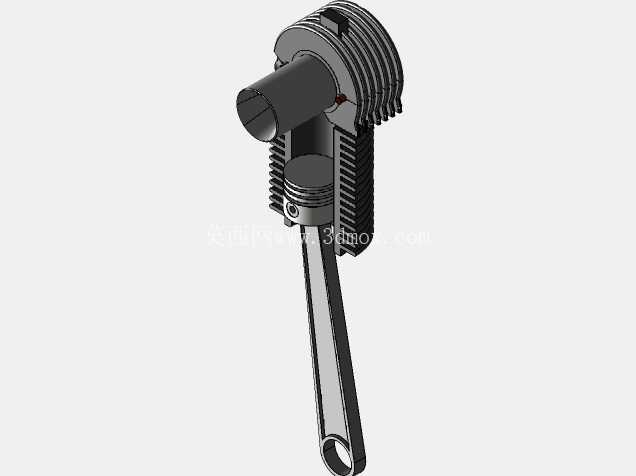

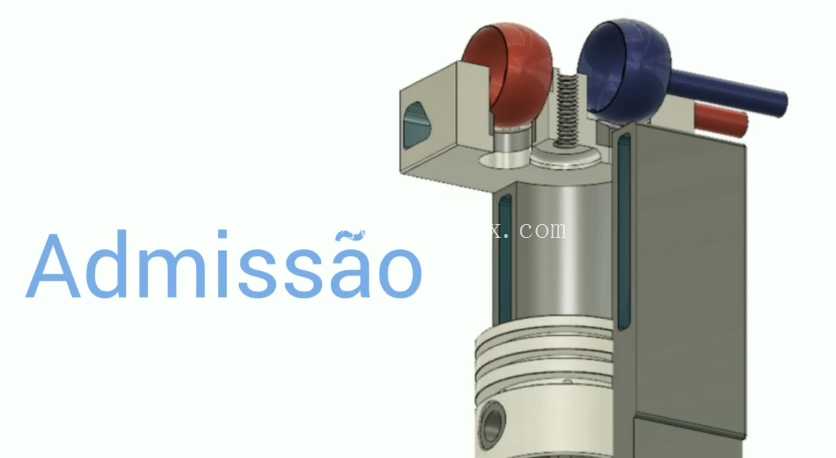

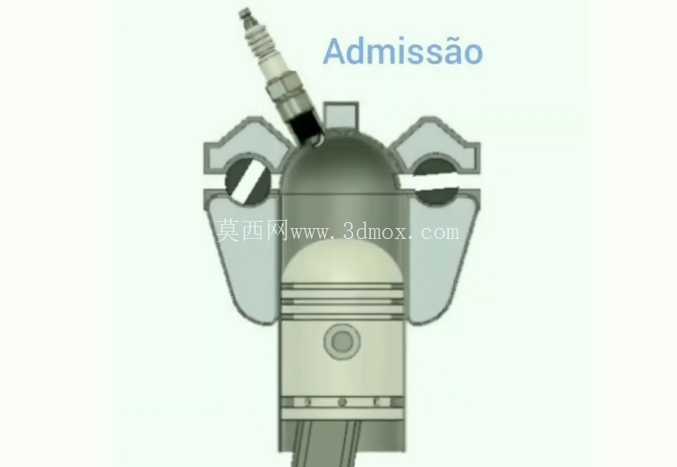

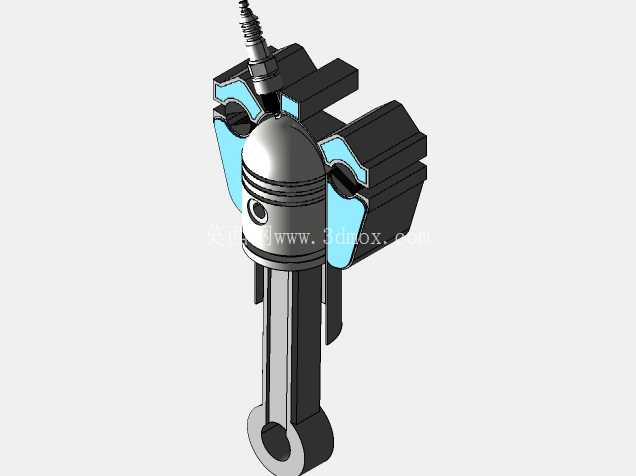

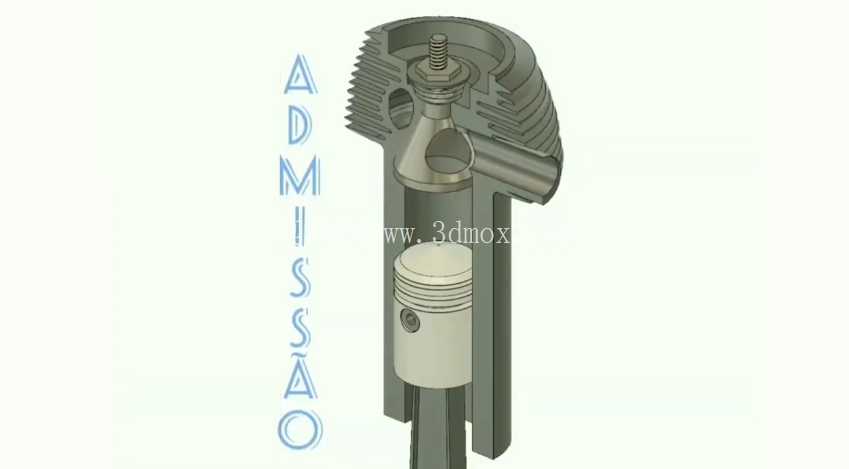

旋转气门式动力装置原型结构展示

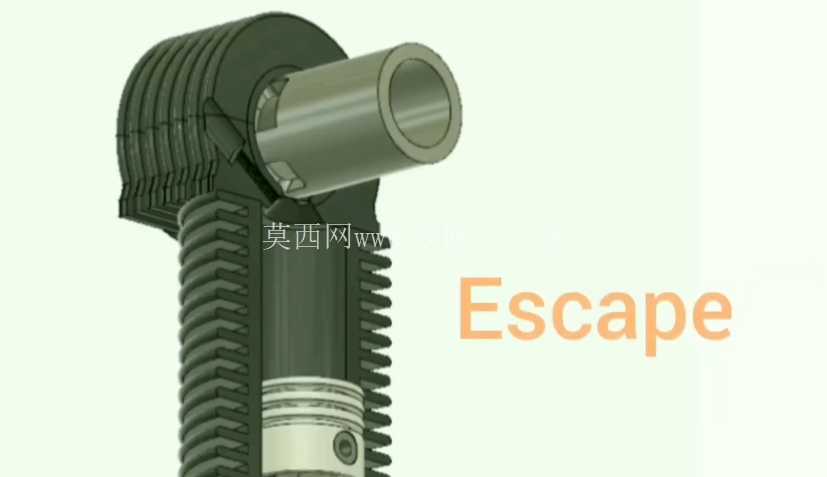

在车用动力系统的研发迭代过程中，配气机构的结构优化一直是提升充换效率、降低泵气损失的核心方向，传统往复式气门结构受限于凸轮型线、弹簧惯性的约束，在高转速区间容易出现气门漂浮、落座冲击等问题，旋转阀式配气结构作为替代方案的探索方向，其原型结构的三维建模能够为原理验证、结构迭代提供直观的参考依据。这套旋转阀发动机原型结构，核心围绕旋转式配气阀门的工作逻辑搭建，区别于传统顶置凸轮轴驱动气门往复开闭的结构，其配气核心采用圆柱形旋转阀芯结构，阀芯上开设对应进排气道的通流槽口，通过阀芯的定轴旋转，实现槽口与缸盖进排气道的周期性对齐与隔断，完成进气、压缩、做功、排气四个冲程的配气正时匹配。从实际应用场景来看，这类结构目前多处于原型验证阶段，可用于小排量特种动力、模型动力装置的配气方案测试，也能为高校机械专业、动力工程方向的原理教学提供具象的结构参考，帮助学习者理解不同配气形式的气路控制逻辑。在功能特性层面，旋转阀结构省去了往复运动的气门、气门弹簧、挺柱等零部件，能够大幅降低配气机构的运动惯量，减少高转速下的往复惯性力损耗，同时阀芯与气道的配合面可通过精加工实现更好的密封贴合，理论上能够优化进排气道的通流截面，降低气道阻力。设计思路上，这套原型结构优先还原了旋转阀的核心运动逻辑，阀芯的旋转相位与曲轴转角通过传动机构实现固定传动比匹配，确保阀口开闭时机与活塞运动位置精准对应，缸体部分保留了传统往复活塞式动力的曲柄连杆机构基础结构，仅对缸盖部分的配气安装位做了适配性修改，方便与现有活塞式动力的通用部件做兼容测试，降低原型验证的零件加工成本。关于安装边界与尺寸配合，旋转阀芯的安装轴线与缸盖平面平行布置，阀芯的外径尺寸需要与缸盖的安装座孔做间隙配合，预留热膨胀余量同时保证转动顺滑，阀口的通流截面积需要与原机进排气道的通流面积保持一致，避免出现通流瓶颈；阀芯的驱动端需要延伸出缸盖侧部，与传动齿轮或同步带轮连接，安装时需要保证阀芯的轴向定位精度，避免运转过程中出现轴向窜动导致阀口错位，影响配气正时。需要注意的是，这套原型结构尚未完成全工况的性能验证，重点在于呈现旋转阀配气的核心结构原理，建模过程中对密封结构、冷却油路、润滑通道等细节做了简化处理，主要用于结构原理展示与基础运动仿真，若要用于实际样机加工，还需要补充高温密封件选型、阀芯润滑回路设计、热变形补偿结构等细节，同时需要结合台架测试数据调整阀口的型线与开闭相位，匹配不同转速区间的充气效率需求。从结构设计的角度来看，旋转阀结构的核心难点在于阀芯与缸盖配合面的高温密封，以及阀芯长期运转过程中的磨损补偿，原型结构中采用的是圆柱面配合形式，相比平面阀板结构拥有更好的受力均匀性，但对加工同轴度的要求更高，建模时需要严格控制阀芯与安装座孔的同轴度公差，避免运转过程中出现卡滞。
