900mm行程左侧驱动线性直线滑台模组

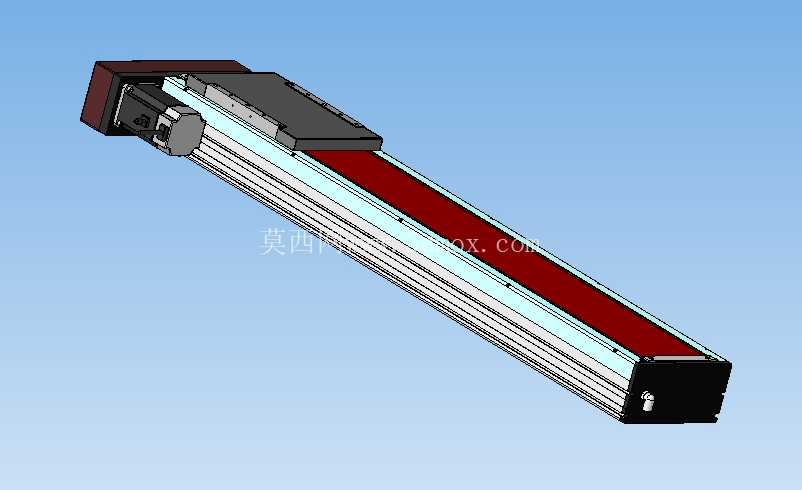

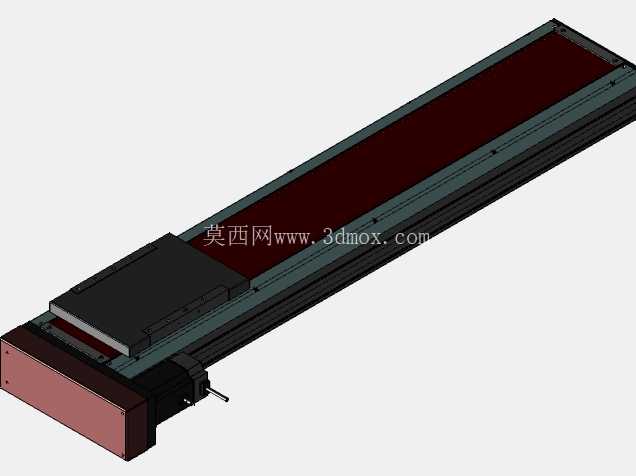

这款线性传动模组采用左侧端置驱动电机的布局设计，有效行程覆盖900毫米区间，在自动化产线的工位移载、检测设备的探头进给、包装机械的物料推送等场景中都能适配。从结构设计逻辑来看，驱动端集成在滑台本体的左侧端部，电机输出轴通过同步轮与同步带将动力传递至滑台内部的传动副，相比中置驱动的结构，这种端侧布局能大幅缩减滑台非行程段的横向占用空间，在设备内部安装空间局促、横向排布尺寸受限的工况下，能有效降低整体设备的布局难度。滑台的主体承载结构采用铝型材挤压成型的基座作为基体，型材内部预置了直线导轨的安装基准面，加工时一次装夹即可完成导轨安装位、传动带张紧槽、端部安装法兰面的精加工，从根源上降低了多工序装夹带来的形位公差累积，保证滑台运行过程中负载平台的直线度精度。滑台的运动滑块部分采用一体化设计，上部预留了标准化的螺纹安装孔阵列，可直接适配不同规格的工装夹具、执行元件的安装需求，不需要额外加工过渡连接板，减少了安装环节的装配工作量。滑块与导轨之间采用预压式滚珠滑块配合，能有效抵消运动过程中的反向间隙，在频繁正反转的往复运动工况下，依然能保持稳定的定位精度，不会出现回程误差累积的问题。传动部分采用同步带传动结构，相比丝杠传动的线性模组，同步带结构的运行速度上限更高，运行过程中噪音更低，同时不需要频繁加注润滑脂维护，在长行程、高节拍的移载场景下，维护成本远低于丝杠类传动模组。端部的张紧结构设计在驱动端对侧，通过调节端部的张紧螺钉即可调整同步带的张紧力，不需要拆解滑台的外部防护盖板，日常维护调整的操作门槛极低。滑台的侧面全程安装了封闭式防护钢带，能阻挡生产环境中的粉尘、切削碎屑、液态杂物进入滑台内部的传动与导向区域，在机加工上下料、焊接工位移载这类多粉尘、多飞溅物的工况下，能有效延长内部导轨与传动件的使用寿命，降低异物卡滞导致的设备故障概率。从安装边界尺寸来看，滑台本体的截面宽度与高度控制在紧凑区间内，900毫米行程对应的整体总长度略大于有效行程，预留的端部空间刚好容纳驱动电机与张紧结构，不会产生多余的尺寸浪费。安装时既可以通过基座底部的T型槽进行螺栓固定，也可以通过端部的法兰安装面进行垂直吊装或者侧装固定，适配水平安装、垂直提升、侧挂移载等多种安装姿态。在垂直安装使用时，可根据负载重量选配带刹车的驱动电机，避免断电状态下滑块受重力作用下滑引发的安全隐患。滑台的行程限位通过两端内置的机械式硬限位与可选配的光电传感器配合实现，硬限位作为最后一道安全防护，能避免滑块超程脱出，光电传感器则可用于原点复位与软限位触发，满足自动化设备的电控逻辑需求。在实际选型应用中，这款滑台可根据负载重量、运行速度的需求匹配不同功率的伺服或者步进电机，不需要对滑台本体结构做任何修改，电机安装法兰采用标准化接口，可直接适配市面主流规格的驱动电机，降低了选型替换的适配成本。滑台运行过程中，负载平台的运动平行度可控制在每米0.05毫米以内，能满足3C产品组装、视觉检测扫描、印刷工位对位等对运动直线度有一定要求的应用场景。相比拼接式的长行程滑台，这款一体成型基座的900毫米行程模组不需要现场拼接校准，出厂时已经完成传动预紧与精度调试，到场后直接固定安装即可投入使用，大幅减少了现场装配调试的工时消耗。
