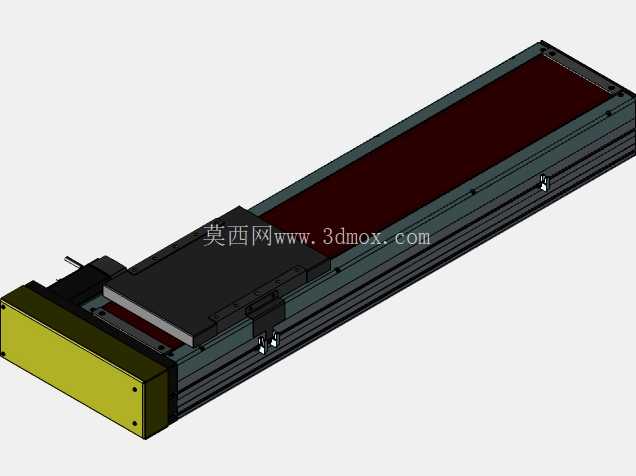

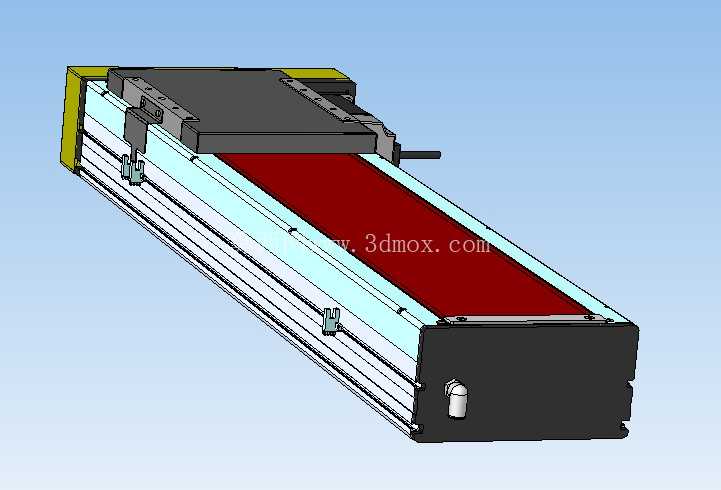

右侧驱动600行程直线运动模组

这款直线运动执行单元在自动化产线的布局中适配性极强，常见于3C电子零部件的精密移栽工位、汽车冲压件的上下料接驳环节、包装设备的物料推送工位，也可作为小型检测设备的扫描驱动轴使用，承担指定行程内的高精度直线往复输送任务，替代传统气缸传动实现多点位可控的位置停靠，满足不同工序间的工件位移需求。从结构设计逻辑来看，这款模组采用右侧集成电机的布局方式，将驱动源与滑台主体整合为一体式结构，相比电机侧置外连的传动方案，能大幅缩减设备安装时的横向占用空间，在紧凑的设备机架内部也能完成布设，不需要额外预留电机安装的避让空位。模组的有效行程设定为600毫米，这个行程段覆盖了多数中小型自动化设备的单轴位移需求，不管是小范围的工件取放，还是长距离的扫码检测移动，都能在这个行程范围内完成动作匹配。滑台的运动部分采用内置线性导轨的导向结构，配合同步带或者丝杠的传动方式（从外观结构来看属于同步带传动的高速型模组），能保证运动过程中的平行度与直线度，滑台表面预留了标准的安装螺孔阵列，可直接搭载气动夹爪、真空吸盘、检测探头等末端执行元件，不需要额外加工转接板就能完成执行端的固定，降低现场安装的加工工作量。模组的两端设置了硬限位与缓冲结构，当运动到行程端点时能通过缓冲件吸收冲击动能，避免硬碰撞导致的导轨变形或者电机堵转损坏，侧面的密封防护结构采用风琴罩或者密封钢带的设计（图中可见侧边的防护层结构），能阻挡车间环境中的金属碎屑、粉尘进入导轨与传动副内部，延长设备的维护周期，适合在冲压车间、机加工车间这类多粉尘的工况下使用。安装边界方面，模组的底部设置了通长的安装槽位，可从底部直接用T型螺栓固定在铝型材机架或者钢板安装面上，安装孔位的间距符合通用工业铝型材的孔距标准，不需要额外打孔适配；右侧的电机输出端与模组本体采用同轴连接结构，电机的接线端朝向外侧，方便现场布线时的线缆连接，不会和周边的机架结构产生干涉。在实际选型应用中，这类直线模组常作为单轴运动单元使用，也可通过连接板组合成XY两轴或者XYZ三轴的直角坐标运动系统，完成平面或者空间内的点位运动任务，相比定制化的滑台结构，这款标准化的模组能大幅缩短设备的设计周期，设计人员只需要根据负载重量、运动速度、重复定位精度的要求完成选型，不需要从零开始设计导轨、传动、电机安装的整套结构，能有效提升机械设计的工作效率。从结构细节来看，滑台的侧面设置了感应开关的安装槽位，可根据实际的工位停靠需求，在行程范围内任意位置安装原点、限位、工位到位传感器，传感器的走线可隐藏在模组侧边的走线槽内，避免运动过程中线缆被拉扯磨损，整体布线更加整洁规范。模组的端盖部分采用硬质铝合金材质加工，既保证了结构强度，又能控制整体重量，降低运动过程中的惯量，提升高速运动时的响应速度，端盖上预留的注油孔可定期向内部导轨与传动副加注润滑脂，不需要拆解模组就能完成日常维护操作，降低设备运维的工作量。
