高功率PD快充电源模块电路结构设计

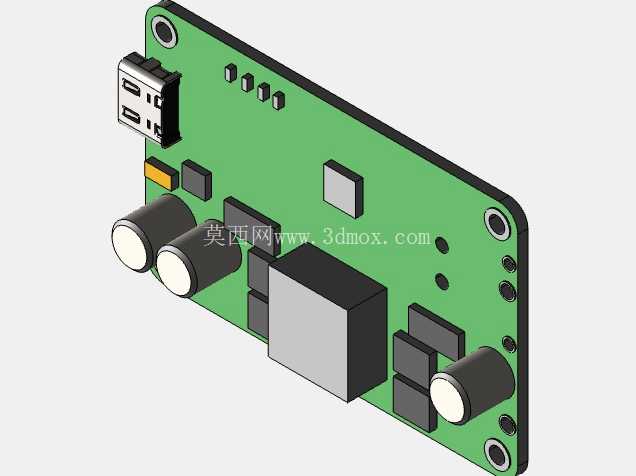

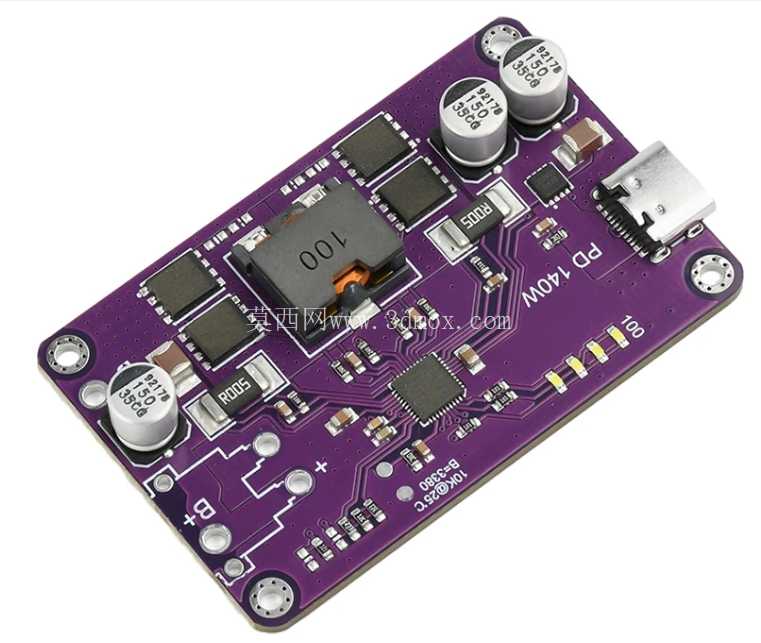

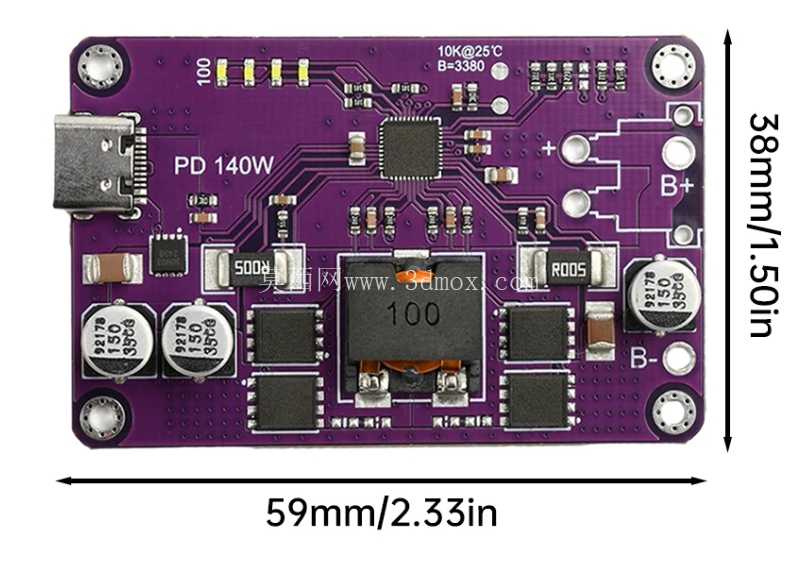

这款140W功率等级的快充电源模块，核心面向多场景便携电子设备的快充供电需求，可适配消费类数码产品、小型便携检测设备、户外移动供电单元等多种场景的内置供电转换需求，在结构设计上充分考虑了嵌入式安装的空间约束与散热需求。从电路布局来看，模块采用紫色阻焊的FR-4玻纤基板作为载体，板面元器件排布遵循功率回路最短原则，大电流通路的铜箔做了加宽加厚处理，降低大电流工况下的线路压降与发热损耗。输入接口采用卧式Type-C母座，接口位置预留了足够的插拔操作空间，母座金属外壳与板上接地铜箔直接连通，可提升接口抗插拔磨损能力与静电泄放能力。功率变换核心区域布置了大尺寸屏蔽功率电感，电感周边预留了1.5mm以上的安全间距，避免电感工作时的漏磁对周边采样电路造成干扰，电感旁搭配多颗大容量电解电容，分别布置在输入侧与输出侧，输入侧电容负责滤除输入端口的纹波干扰，输出侧电容组则用于平滑输出电压，降低动态负载切换时的电压波动。板上的功率MOS管、主控协议芯片均布置在板边通风区域，其中功率器件的焊盘做了露铜加锡处理，可借助焊锡提升散热能力，部分高发热器件下方还设计了导热过孔阵列，将器件工作产生的热量传导至基板背面，提升整体散热效率。协议识别电路布置在Type-C接口附近，可快速识别接入设备的快充协议，支持3S、4S、5S、6S等不同电池串数对应的输出电压档位，覆盖从常规5V低压到28V高压的宽范围输出，满足不同功率等级设备的快充需求。板上还布置了多颗精密采样电阻，分别用于输入电流、输出电流的实时采样，配合主控芯片实现过流保护、过压保护、过温保护、短路保护等多重安全机制，当输出端出现短路、过载等异常工况时，可在微秒级时间内切断输出回路，避免后级设备与模块本身损坏。从安装边界来看，模块四个角设计了标准的安装固定孔，孔位周边做了接地环处理，既可以通过铜柱将模块固定在设备壳体内部，也可借助固定孔实现接地连接，提升模块的抗干扰能力。模块整体厚度控制在元器件最大高度范围内，最高的电解电容高度不超过12mm，可适配厚度15mm以上的超薄设备内置安装需求，板边的接插件除Type-C输入口外，还预留了输出焊盘，支持直接焊接导线输出，也可根据需求加装输出接线端子，适配不同的接线场景。在电路布线层面，信号回路与功率回路做了明确的分区隔离，小信号采样线路走差分线形式，远离大电流功率线路，避免功率线路的开关噪声串入采样回路，导致电压电流采样精度下降。板上的指示灯布置在板边位置，可直观显示模块的工作状态，正常工作时指示灯常亮，出现保护状态时指示灯闪烁，方便调试与故障排查。模块的输入电压范围适配常规PD充电器的输出范围，可直接搭配通用PD电源适配器使用，无需额外设计输入保护电路，模块本身已经集成了输入反接保护、输入过压保护功能，即使出现输入极性接反、输入电压超标的情况，也不会损坏模块本身与后级设备。在实际选型应用中，这款模块可直接嵌入到多口快充插排、户外移动电源、桌面充电站、便携设备供电底座等产品中，替代传统分立元件搭建的快充电路，大幅缩短产品的研发周期，降低电源部分的调试难度。模块的元器件排布充分考虑了自动化生产的需求，所有贴片元器件均遵循同一方向排布，波峰焊与回流焊的工艺兼容性良好，适合批量生产加工，插件元器件的位置也预留了足够的自动插件机操作空间，可有效提升生产装配效率。
