康明斯高压喷油器泄漏测试工作站

这套多工位并行检测设备，主要面向柴油发动机高压燃油喷射部件的出厂密封性验证环节，核心针对康明斯高压喷油器的泄漏故障排查需求设计，可覆盖喷油器进油口、高压腔、密封配合面等多个易泄漏点位的气密性检测作业。设备采用四工位并行布局，单批次可同时完成四个工件的装夹、检测、判定流程，相比单工位检测设备，单位时间内的检测吞吐量提升三倍以上，适配发动机零部件生产线的节拍要求，可直接嵌入喷油器终检工序段，与上下游输送线对接实现全流程无人化检测。

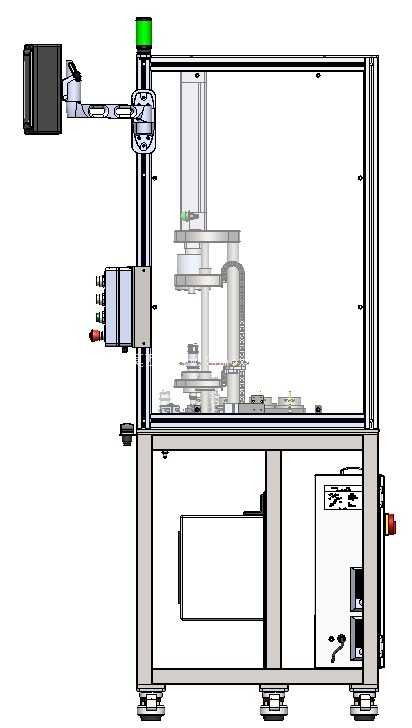

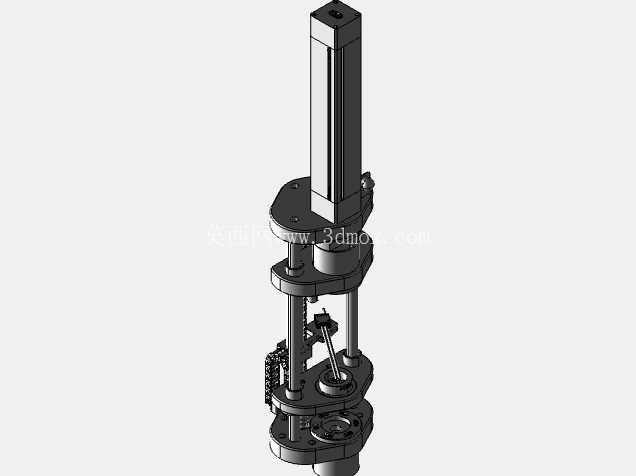

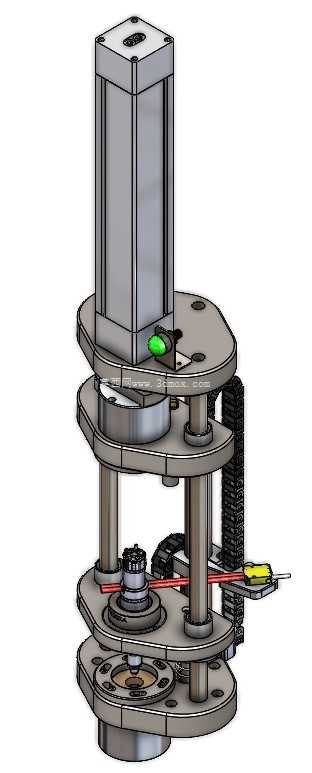

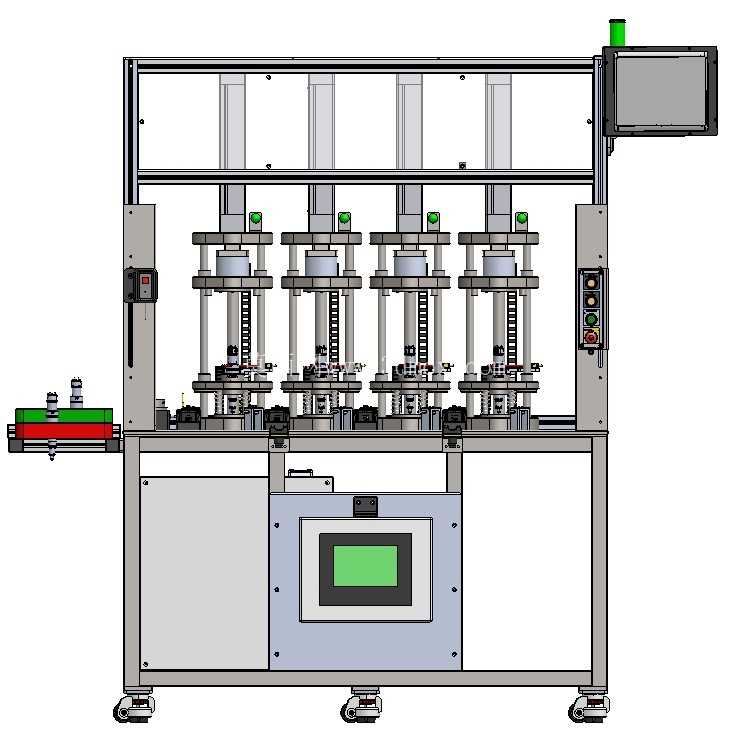

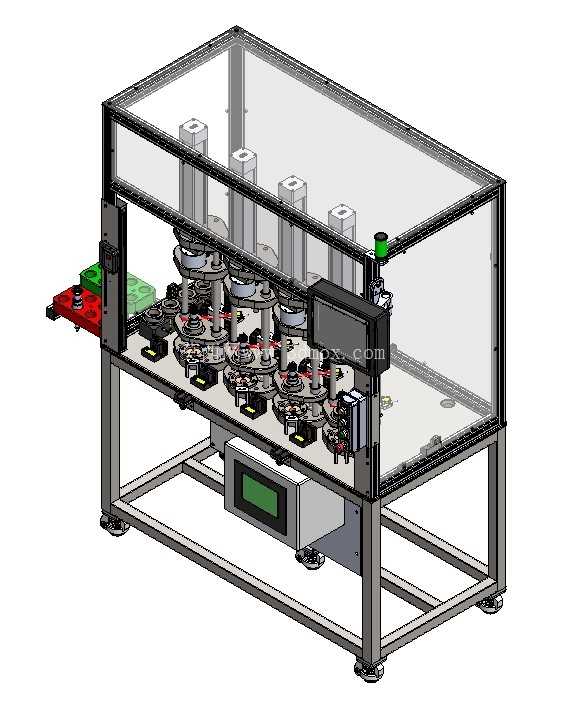

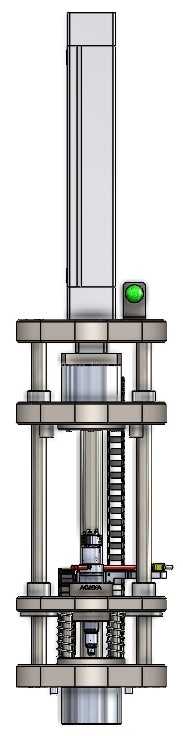

从结构布局来看，设备主体采用铝型材搭建框架主体，底部设置可调脚杯支撑，整体安装边界控制在长1800mm、宽1200mm、高1900mm范围内，预留了前端操作维护空间与后侧气路电路布线空间，无需额外开挖地基，可直接放置于硬化车间地面完成调平固定。上部四个检测工位沿横向等距排布，每个工位独立配置下压压紧机构，采用SMC品牌MGZ63-350系列薄型气缸作为压装动力，压头位置设置浮动接头补偿工件装夹的位置偏差，避免刚性压装造成喷油器壳体磕碰损伤；每个工位配套独立的密封工装，可根据喷油器的外形尺寸更换适配的密封堵头与定位夹具，兼容同系列不同型号喷油器的检测需求。

检测工位旁侧配置Banner品牌SM312DBZ系列光电传感器，用于检测工件是否装夹到位、压头是否回到原位，避免空压、工件未装夹就启动检测的误操作风险。设备正面中部设置触控操作屏，用于设置检测压力、保压时间、泄漏阈值等参数，同时实时显示每个工位的检测数据与判定结果；上部框架右侧悬臂安装人机交互显示屏，可展示整线运行状态、故障报警信息、当日检测产量统计数据。设备顶部设置三色状态指示灯，绿色代表正常运行、黄色代表待料/预警、红色代表故障停机，方便车间管理人员远距离识别设备运行状态。

左侧设置进料输送段，可对接上游工件来料线，将待检测喷油器输送至工位取料位置；检测完成的合格工件与不合格工件，可通过前端出料位置的分料机构自动分流，避免不合格品流入下一道工序。气路系统全部采用商用标准配件，采购自Mcmaster标准件库，气管接头、电磁阀、压力传感器均采用行业通用规格，后期维护更换无需定制非标配件，可降低设备运维成本。设备框架下部设置独立的电气柜与气路安装腔，将PLC控制模块、气源处理三联件、电磁阀组、泄漏检测主机等核心部件集中安装，柜门上设置散热通风口，避免长期运行时内部积热影响元件寿命。

在设计逻辑上，这套设备优先考虑了检测过程的稳定性与结果重复性，每个工位的压装行程、压紧力均可独立调节，针对不同型号喷油器的密封面受力要求匹配对应压力，避免压力过大造成工件变形、压力过小导致密封不严出现检测误判。检测流程采用标准化逻辑：工件到位后光电传感器触发信号，气缸下压完成工件密封，系统自动充入设定压力的检测气体，经过稳压阶段后进入保压计时阶段，通过压力传感器监测保压过程中的压力降数值，与预设泄漏阈值对比后自动判定工件合格与否，随后气缸抬起，分料机构根据判定结果将工件输送至对应料道。整套动作流程无需人工干预，操作人员仅需定期补料、处理异常报警即可，单名操作人员可同时照看3-4台同类型检测设备，大幅降低检测环节的人工成本。设备的安全防护设计也覆盖了操作全流程，每个工位的压装区域设置安全光栅，当操作人员肢体误入检测区域时设备会立即停止压装动作并触发报警，避免机械伤害风险；气路系统设置压力过载保护阀，当气源压力超出设定范围时自动切断气路并泄压，保障设备与工件安全。
