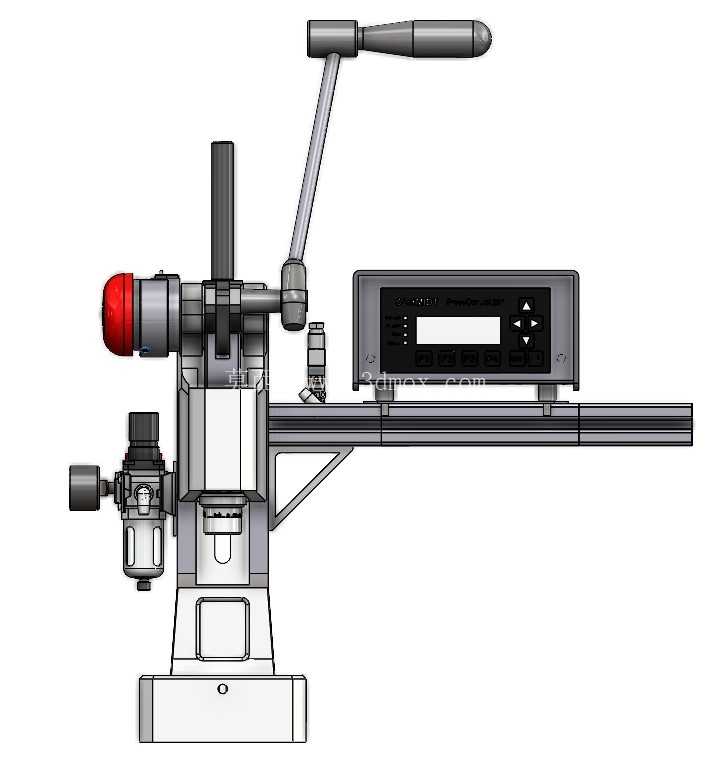

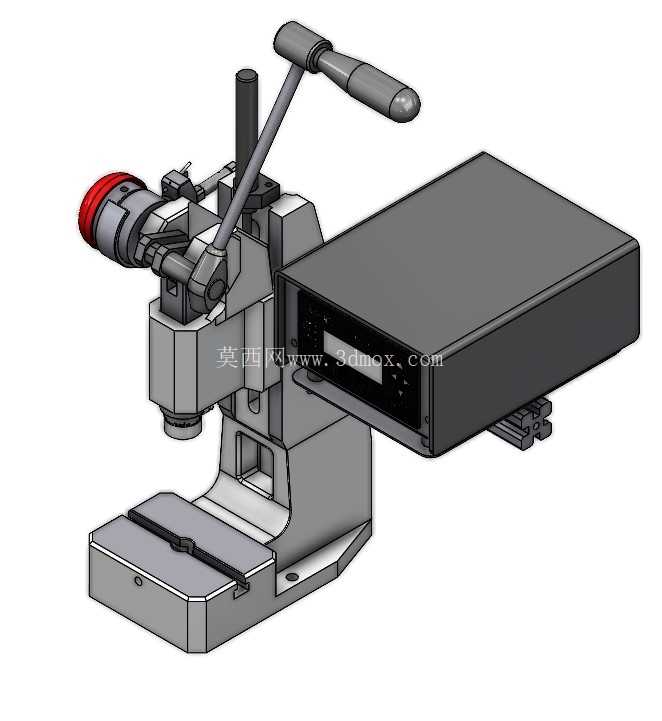

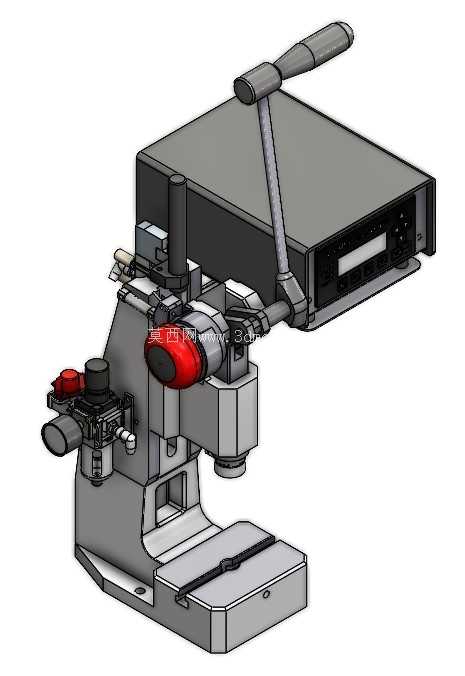

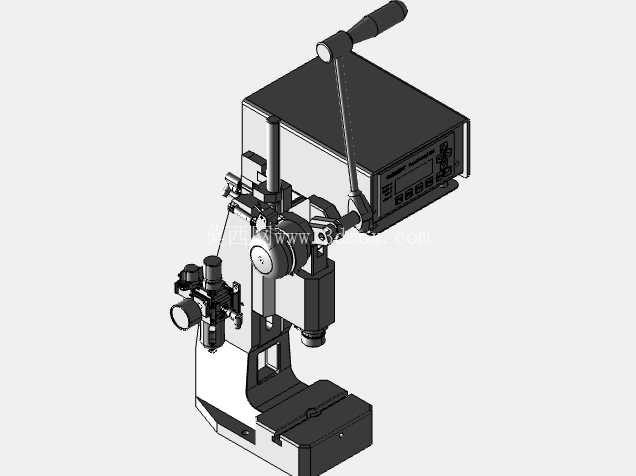

SCHMIDT手动齿轮齿条压力机结构设计

这款手动齿轮齿条压力机的结构设计，完全围绕小批量冲压、压装作业的实际工况展开，在小型零部件加工、五金件铆接、电子元器件压合、试样冲裁这类不需要大吨位连续作业的场景里，这类手动压机的适配性远高于大型气动或液压冲压设备，不需要外接气源、电源，没有复杂的管路布线，在维修工位、实验室打样区、小型五金加工车间都能直接部署，不会受厂区动力配套条件的限制。从传动结构来看，核心采用齿轮齿条副作为力的传递路径，操作手柄通过转轴驱动小齿轮转动，与竖直布置的齿条啮合，将人手施加在手柄上的圆周力矩转化为压头的直线往复运动，相比传统的杠杆式手动压机，齿轮齿条传动的压力输出更线性，压头下行全程的压力波动更小，不会出现杠杆结构在行程末端压力骤降的问题，能够保证压装作业的压力一致性，对于过盈配合件的压装、薄材的冲裁作业来说，稳定的压力输出能有效避免工件压偏、冲裁断面不齐的问题。设备整体采用台式安装结构，底座为带安装孔的铸铁式平台结构，安装时可以通过螺栓直接固定在标准工作台面上，底座的工作台面做了T型槽预留设计，能够快速适配不同的工装夹具，不管是简易的定位块、还是定制的冲压下模，都能通过T型螺栓快速锁紧固定，不需要额外在台面上钻孔攻丝，换型调整的效率很高。压头部分做了导向柱配套设计，两根平行的导向柱与压头滑台配合，保证压头下行过程中始终保持竖直方向，不会出现侧向偏移，压头的端面做了标准的模柄安装孔，能够直接装夹标准规格的冲头、压头、铆接头，不需要额外做转接件，适配常规的小型冲压工装。操作手柄的长度经过力臂优化，普通人单手施加15kg左右的操作力，就能在压头端输出接近1吨的压装力，足够覆盖绝大多数小型零件的压装、冲裁、铆接需求，手柄的握持部分做了防滑包胶处理，长时间操作也不会出现打滑的问题，手柄的摆动角度做了机械限位，避免齿条超出行程脱离齿轮，同时设备在侧面设置了锁紧手柄，能够在压头调整到指定高度后锁紧滑台，方便模具调试、工件取放作业。设备的上部箱体为齿轮传动腔，内部做了润滑脂储油空间，齿轮齿条啮合面能够持续得到润滑，长期使用也不会出现过度磨损，传动腔的密封结构做了防尘设计，车间内的金属碎屑、粉尘不会进入传动副内部，降低日常维护的频次。从安装边界来看，设备整体占地面积不足0.1平方米，底座的安装孔位间距符合小型台式压机的通用安装标准，不需要对现有工作台做特殊改造，设备总高度控制在400mm左右，压头的最大行程为50mm，闭合高度可以通过上部的调整旋钮在0-100mm范围内调节，能够适配不同高度的工装与工件，不管是厚度1mm以内的薄金属片冲裁，还是高度50mm以内的塑料件、五金件压装，都能在行程范围内完成作业。在实际使用场景中，这类手动压机常被用于生产线旁的返修工位，对装配不到位的卡扣、销钉做二次压装，也会在五金加工的打样环节用来冲裁小型试样片，或者在维修车间用来压装小型轴承、衬套，相比气动压机需要持续供气、液压压机存在漏油风险的问题，纯机械结构的手动齿轮齿条压机可靠性更高，日常只需要定期在齿轮齿条啮合面补充润滑脂即可，没有易损的密封件、阀件，长期使用的维护成本极低。结构设计上，所有的受力部件都做了应力校核，齿条采用合金钢材质调质处理，齿轮采用45号钢高频淬火，底座与滑台采用铸铁材质，保证长期承受压装力不会出现形变，压头与导向柱的配合间隙控制在0.02mm以内，保证压装的同轴度，避免压装过程中出现偏载导致工件报废或者模具损坏。设备的操作区域没有多余的突出结构，工件取放的操作空间足够，即使是带复杂外形的小型工件，也能顺利放到工作台的定位位置，不会和设备本体产生干涉。
