小扭矩直驱伺服回转工作台结构设计

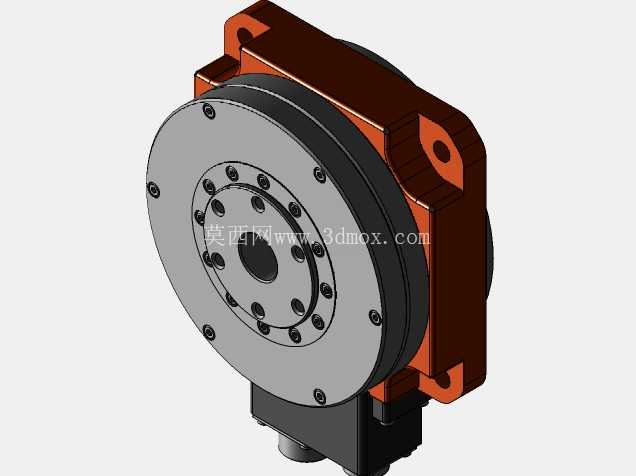

这款小规格直驱伺服转盘额定输出扭矩2Nm，功率0.02kW，最初是为汽车冲压线周边的小型工位转序需求开发的，在多工位小型冲压单元、精密零部件角度切换工位、电子元器件组装分度工位都能适配，相比传统带减速机构的回转台，它取消了中间传动链，反向间隙几乎为零，动态响应速度更快，适合频繁启停、小角度高精度分度的作业场景。从结构设计逻辑来看，主体承载部分采用上下分层的圆盘式结构，上部输出法兰盘做了多组均布的螺纹安装孔与定位销孔，可直接适配不同规格的工装夹具安装，不需要额外做转接板，能减少安装累计误差；中部的定子转子集成腔体做了密封式设计，可阻挡车间内的冲压油污、金属粉尘进入内部磁路结构，延长设备在冲压车间恶劣工况下的使用寿命。下部的安装基座采用橙色压铸壳体，四个角预留了沉头安装孔，安装孔的中心距按照通用小型伺服转台的安装边界做了兼容设计，可直接替换同规格的传统减速转台，不需要改动原有设备的安装台面开孔尺寸，降低设备改造的工作量。侧边集成的接线模块采用双航空插头设计，分别对应动力供电与编码器信号传输，插头做了防呆定位缺口，现场接线时不会出现插错针脚的问题，插头的防护等级满足车间常规作业环境的防泼溅要求，日常清理设备表面时不会出现液体渗入接线腔的问题。在实际选型应用中，这类小扭矩直驱转盘常搭配小型冲压机械手使用，负责在冲压工序间完成工件的角度翻转与工位切换，比如小型汽车冲压五金件的多面冲孔工序，通过转盘的精准角度控制，可让工件在单次装夹后完成多个面的加工，减少重复装夹带来的定位误差，提升加工精度与效率。建模过程中对各部件的配合公差做了严谨的还原，输出法兰与主轴的配合采用过渡配合公差，保证回转过程中无径向窜动；基座与定子腔体的连接采用止口定位加螺栓紧固的方式，保证定子部分的同轴度，避免运转过程中出现磁隙不均导致的扭矩波动。安装边界方面，整体回转主体的外径控制在150mm级别，基座的总安装高度不超过80mm，适合安装在空间紧凑的小型自动化工位上，不会占用过多的设备布局空间；上部输出法兰的端面跳动量按照精密级转台的要求控制在0.01mm以内，可满足高精度加工的定位需求。在功能特性上，这款转盘支持任意角度的分度控制，可通过伺服驱动器设置不同的回转速度与加减速曲线，适配不同节拍的生产线需求，相比槽轮式的机械分度盘，它的分度角度可灵活编程调整，不需要更换机械凸轮就能适配不同产品的生产需求，在多品种小批量的冲压零部件生产场景中适配性更强。设计时还考虑了日常维护的便利性，上部法兰盘的固定螺栓采用外露式设计，后期需要拆解维护内部轴承时，不需要完全拆除整个转盘的安装基座，只需要拆下上部法兰的连接螺栓就能完成内部部件的检查与更换，减少设备维护的停机时间。侧边的编码器模块与主体采用模块化连接，若出现信号反馈故障，可单独拆解编码器模块进行更换，不需要拆解整个回转主体，降低维护成本。在冲压车间的实际应用中，这类直驱转盘常安装在级进模的出料端，配合检测设备完成工件的多角度外观检测，通过精准的角度回转，让工业相机可采集到工件各个面的图像，完成缺陷检测，整个过程不需要人工翻转工件，可提升检测环节的自动化程度。建模时对所有的安装孔位、配合止口、接线插头的位置都做了1:1的还原，结构工程师在做设备布局设计时，可直接将该模型导入装配体中，完成安装干涉检查、管线布局规划，不需要重新测绘建模，能缩短设备设计的周期。
