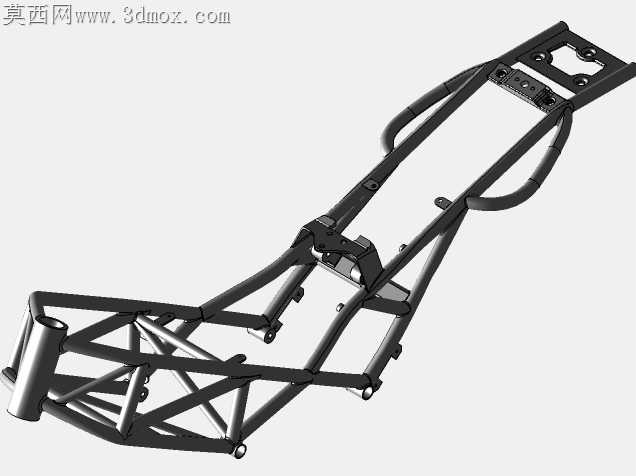

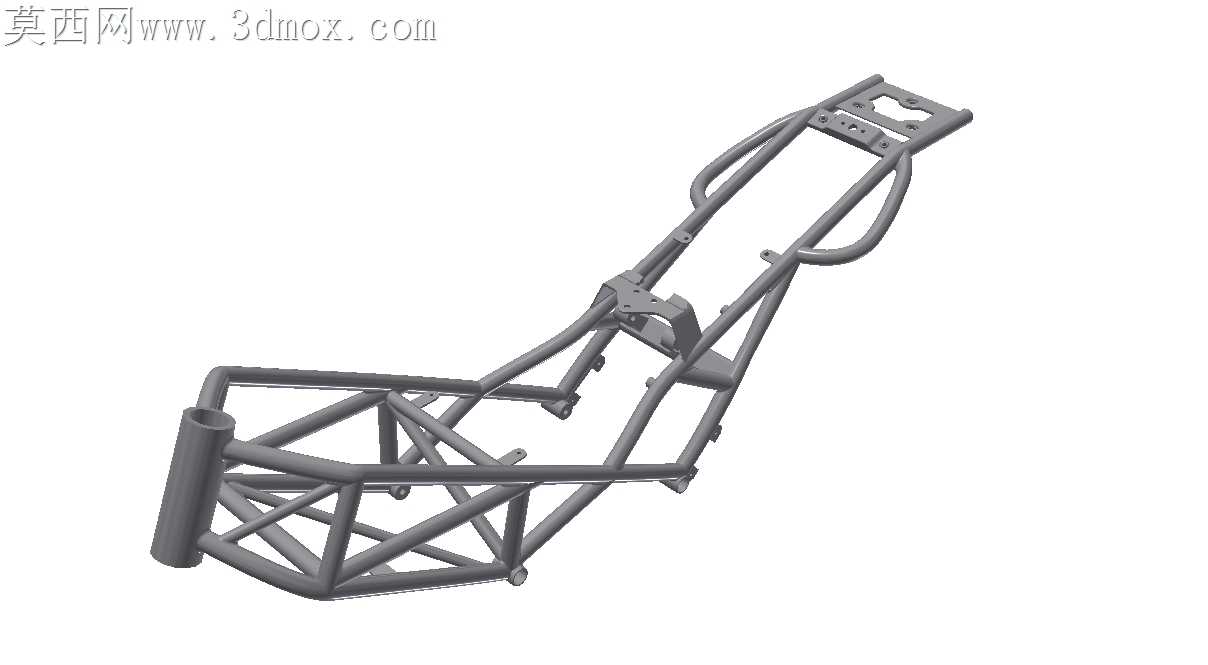

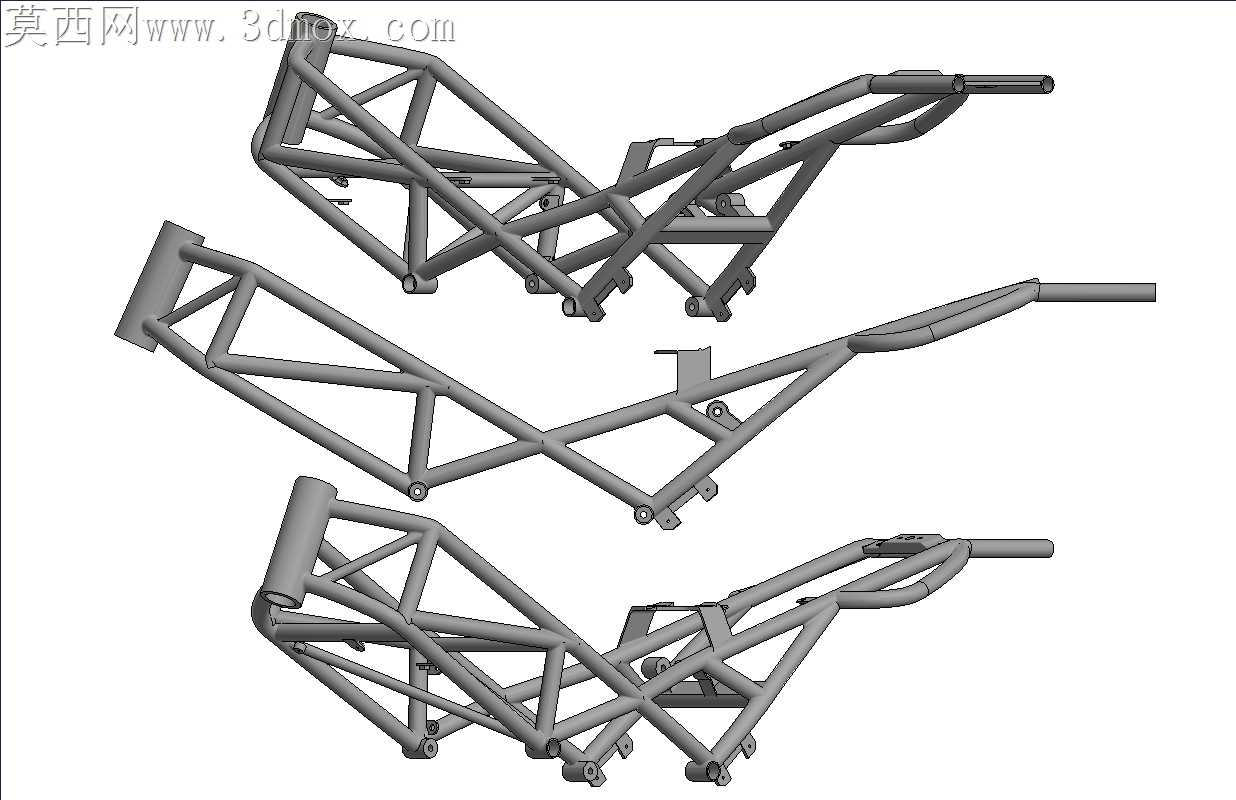

杜卡迪M750 M900摩托车管式焊接机架结构

刚把最后一处管段拼接的焊道余高打磨到0.3mm以内，指尖蹭过冷硬的金属管壁还能感觉到切削残留的细微毛刺，想起最开始做这套机架结构时踩过的坑——最初照搬经典怪兽车架的尾端锥度做放样，切完第一组斜接管段才发现和定制油箱的安装座差了12mm的公差，整段尾撑直接报废重切。做这套结构本来是帮定制车坊做适配方案，要兼容M750和M900两款发动机的安装点位，又要保留管式车架那种裸露的机械质感，不能像量产车那样加全覆盖的装饰罩遮丑。最磨人的是主环与前立管的对接角度，反复调了七次焊接工装的定位销位置，才把转向柱的后倾角卡到24.5度，差0.5度都会影响高速行驶的拖拽感，之前试装的时候因为定位偏差，车把打满时会蹭到主环侧管，磨掉了半毫米的管壁镀层才发现问题。跨软件转格式的时候踩过不小的坑，最初在结构软件里算完管梁受力，导进曲面软件做安装座倒角时，有三处薄壁管的相交面出现了破面，补面花了整整两个晚上，尤其是发动机前吊耳的位置，管壁厚度只有2.5mm，补面时稍微偏移0.1mm，后期焊接就会焊穿管壁。做结构取舍的时候纠结了很久，量产版的车架在脚踏位置有冲压成型的加强片，但是定制车要做镂空的视觉效果，最后换成了斜向交叉的小管做支撑，算完静态载荷比原来的冲压片强度还高8%，重量轻了120g。尾端特意没做锥形收窄，就是为了适配定制的短尾牌照架和单座驼峰，之前给车坊做的另一套锥度尾架，装短尾的时候要切掉三分之一的管段，既浪费材料又破坏焊道完整性，这次直接把尾段做成平行直管，安装座的孔位提前留了30mm的调节余量，不管装复古坐垫还是竞技驼峰都能直接对位。焊接顺序也特意做了调整，不是按从前往后的流水线顺序焊，而是先焊主环的四个核心对接点，再对称焊接侧管和支撑梁，避免焊接应力集中导致车架变形，之前帮朋友改的车架就是因为顺着一边焊，完工后主环歪了1.2度，车跑起来始终往一侧偏。所有管段的相贯线都做了线切割预处理，不用焊工现场修磨管口，拼焊的时候缝隙能控制在0.2mm以内，焊出来的道均匀平整，后期打磨完几乎看不出拼接痕迹。安装位的标签都做了嵌入式的标记，不用后期贴纸质标签，喷漆之后也能清晰看到每个点位的适配部件，车坊的师傅拿到手不用反复对照图纸就能直接装附件。
