杜卡迪经典车型改装后摇臂悬挂结构

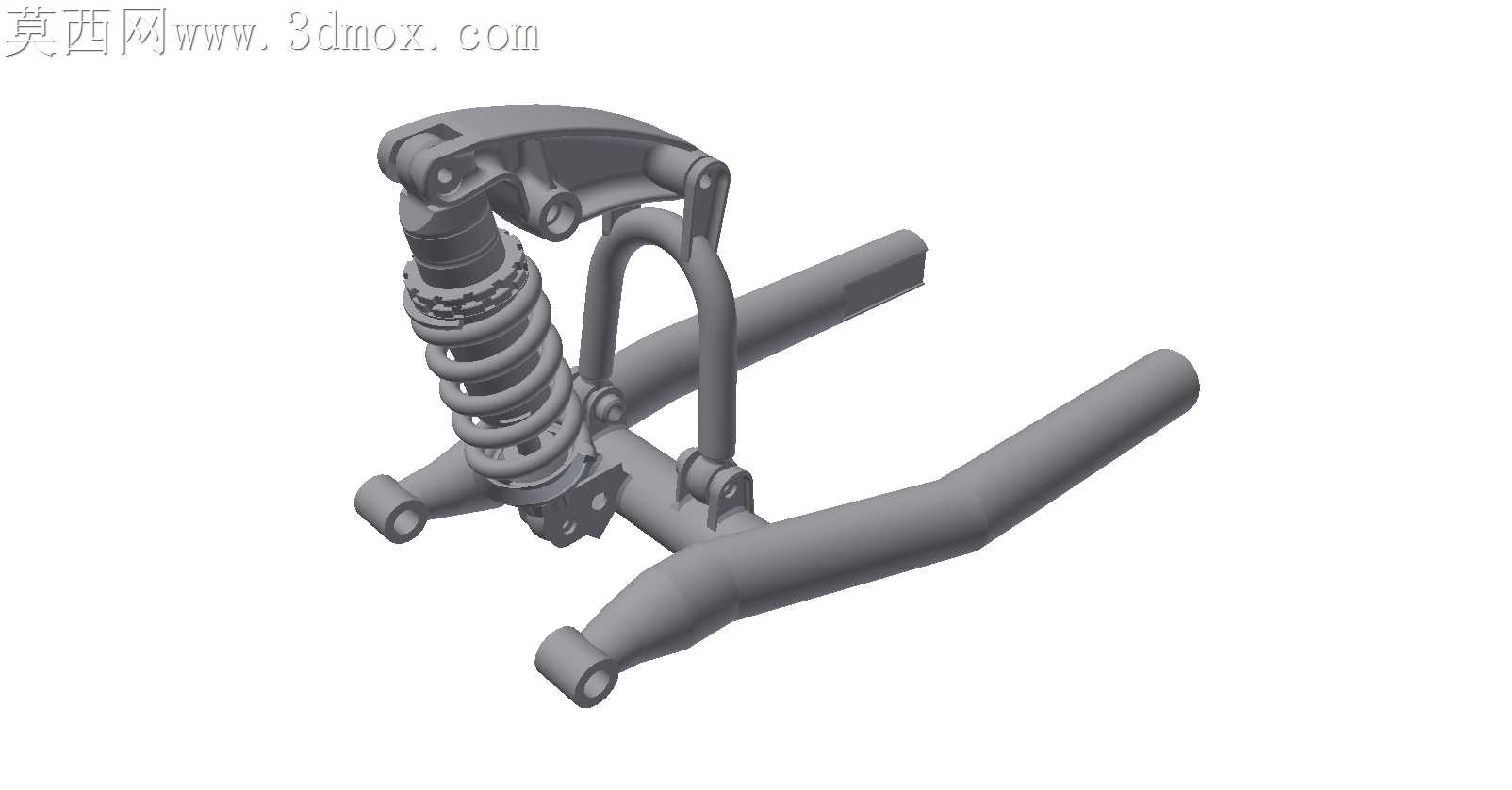

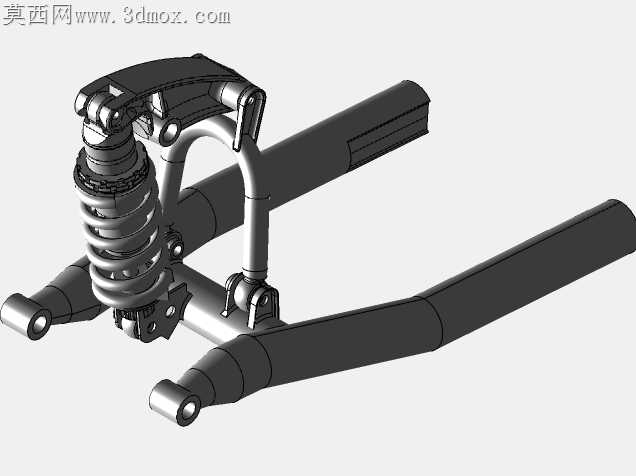

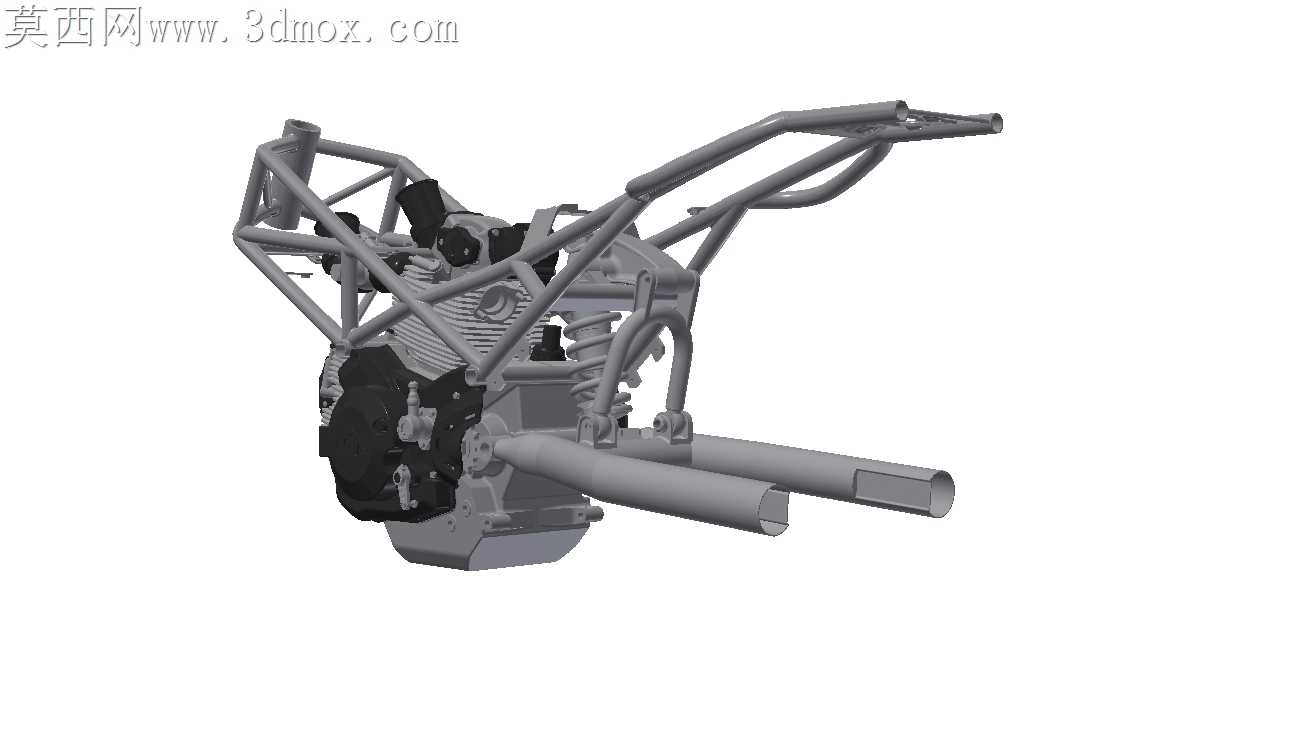

当初拆原车后摇臂做测绘的时候，减震安装凸耳的铣削毛刺卡了游标卡尺三次，反复修磨基准面才拿到准确的孔位数据，毕竟要适配M750的新框架，差0.2毫米都可能导致后轮偏摆。最开始直接沿用原厂Swingram的U形摇臂连杆孔距，装到新框架上才发现减震预载调节座和车架横梁差了三毫米干涉，反复调整摇臂修磨量的时候，特意把减震安装凸耳直接做了拆除处理，不是偷懒省工序，是老款凸耳的安装角度适配不了M750的后减震倾角，硬留着反而会在极限压缩的时候蹭到轮胎侧壁。跨格式转档的时候特意核对了曲面连续性，之前做别的改装件转档出过圆角破面的问题，这次摇臂和减震连接的销轴孔位反复做了公差校验，保证装配的时候销轴能顺畅穿入，不会出现卡滞或者旷量过大的问题。做结构取舍的时候没照搬原厂的铸造加强筋，老款Sport1000的加强筋是对应原厂钢管车架的受力点设计的，换到M750框架上受力路径变了，重新调整了摇臂管梁的壁厚分布，既不会在激烈驾驶的时候出现应力集中开裂，也不会额外增加簧下重量影响操控。U形摇臂连杆的铰接点位置反复调了七次，最开始的设定过弯的时候后悬挂压缩行程不够，压弯到倾角极限会触底，把连杆下支点往车头方向挪了两毫米之后，压缩行程和拉伸行程的比例刚好匹配M750的后减震阻尼设定，过减速带的时候也不会出现多余的弹跳。做渲染的时候特意把金属哑光质感调得贴近实际喷砂氧化的效果，没有做过度的镜面抛光，毕竟改装件最终是要装车跑的，亮面镀层跑两次山就会被石子打花，哑光的质感更符合实际改装件的使用场景。整个结构没有做多余的装饰性设计，所有的弯折角度、管梁走向都是为了适配新框架的安装点，连固定螺栓的沉孔深度都核对了实车的螺栓长度，不会出现螺栓顶到内部线束的问题。
