TO-247AC封装大功率MOS场效应管结构

这款TO-247AC封装的MOSFET三维结构，还原了大功率场效应管的完整装配形态，在新能源汽车电控、工业电源、大功率逆变设备的结构设计环节中，这类器件的安装匹配是PCB布局、散热结构设计的核心校核对象。从实际工程应用来看，650V/80A规格的超结MOS管多用于车载充电机主功率回路、光伏逆变升压单元、工业伺服驱动的功率输出级，这类场景下器件不仅要承载大电流通断的负荷，还要配合散热结构完成结温导出，因此封装的外形尺寸、安装孔位、引脚成型角度，都会直接影响整机的装配可靠性。

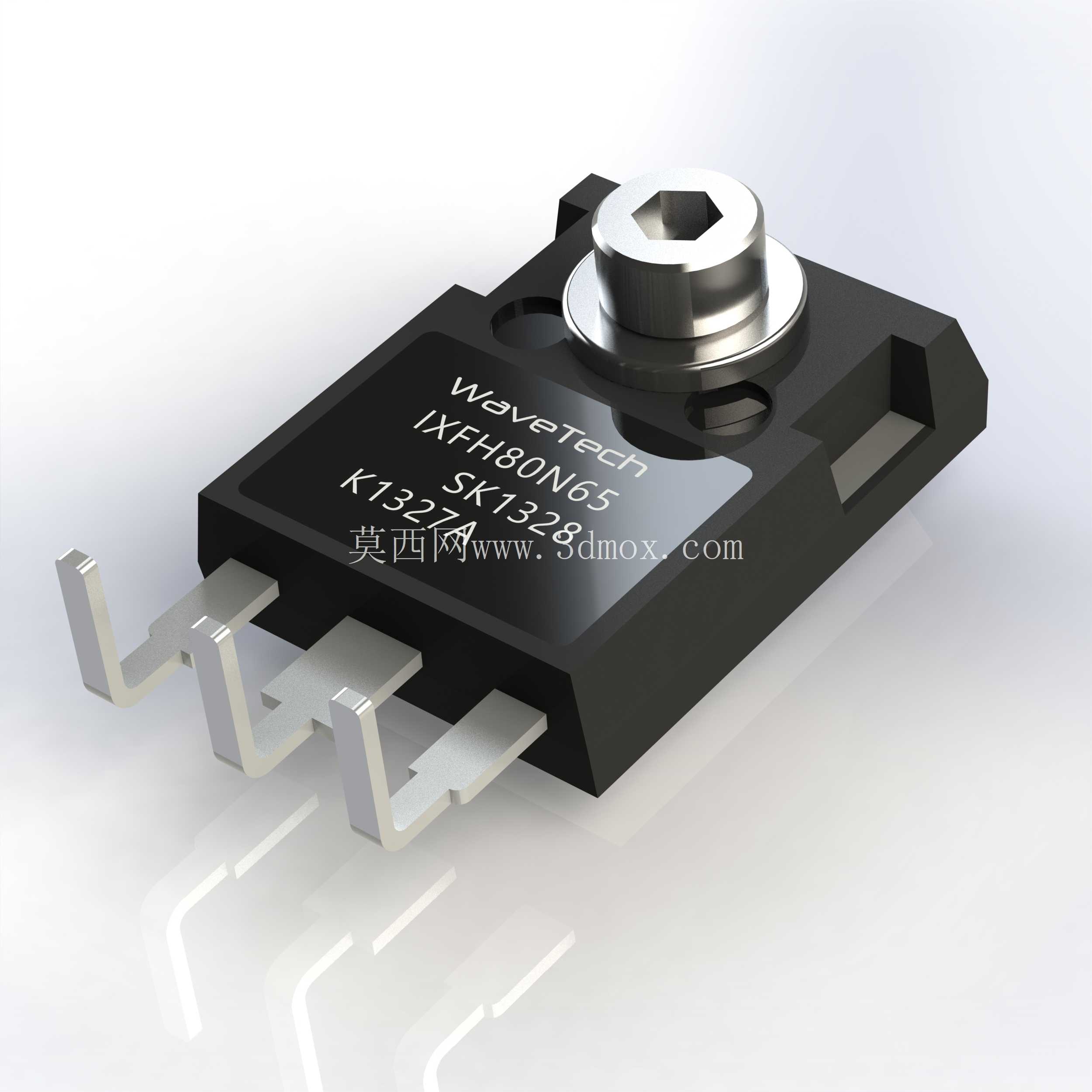

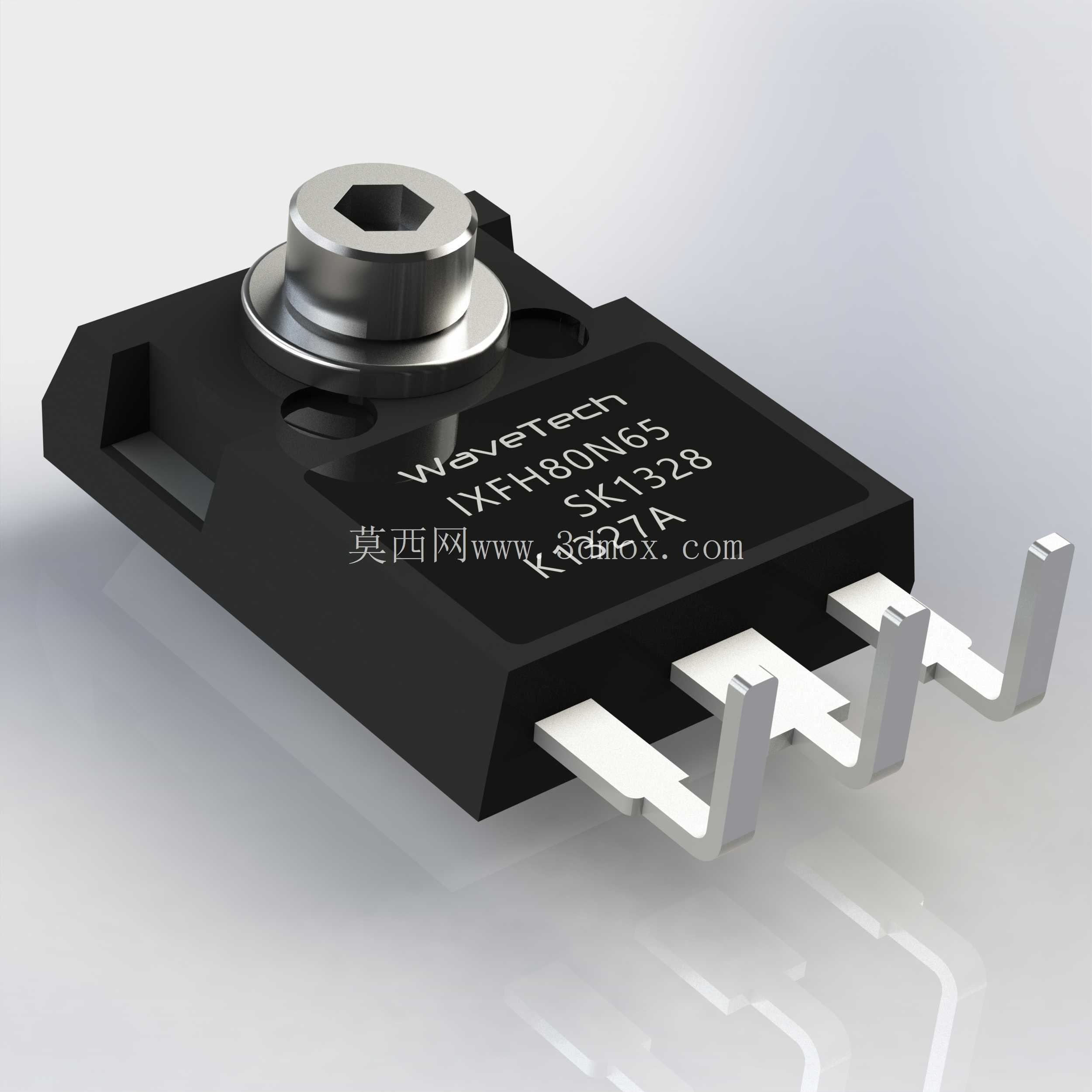

建模过程中优先还原了封装本体的塑封轮廓，顶部金属散热面的平面度特征做了细节保留，中心的安装固定孔适配标准M3内六角螺丝，和常见的铝制散热片安装孔位完全匹配，螺丝装配后的压紧面不会超出金属散热区边界，避免压裂周边塑封本体的风险。引脚部分还原了TO-247封装标准的折弯成型形态，三个引脚的间距、伸出长度、折弯高度都符合行业通用封装规范，在做PCB Layout时可以直接调用该模型核对引脚开孔位置，避免出现引脚插装偏位、和周边元器件干涉的问题。

从设计思路上，这类功率器件的三维建模重点不在内部晶圆结构，而是要把外部装配相关的所有边界尺寸做精准还原：塑封本体的长宽高公差控制在±0.2mm范围内，金属散热面比塑封本体高出的装配间隙做了明确预留，引脚的厚度、宽度参数和实际冲压成型的铜引脚一致，甚至引脚表面的镀锡层质感、塑封本体的哑光磨砂质感、顶部激光丝印的标识区域都做了对应呈现，方便结构工程师在做整机装配校验时，直观判断器件和周边电容、电感、散热片的安全距离。

实际选型装配时，这类TO-247AC封装的器件需要在金属散热面和散热片之间添加绝缘导热垫，建模时也预留了导热垫的压缩厚度空间，不会出现模拟装配时器件和散热片硬接触的干涉误判。引脚的折弯角度考虑了波峰焊、手工焊两种工艺的操作空间，引脚末端的倒角特征也做了还原，方便插装时顺利穿过PCB开孔。顶部的固定螺丝采用标准内六角圆柱头规格，螺丝头部的高度、直径都符合紧固件标准，装配后螺丝头部不会超出器件本体的最高轮廓，避免和上层外壳、绝缘片产生干涉。

在汽车冲压模具相关的配套设计中，这类功率器件是模具电控系统里驱动模块的核心元件，做模具电控箱的三维布局时，准确的器件模型可以帮助工程师提前规划散热风道、走线空间，避免后期样机装配时出现器件装不下、散热距离不足、引脚长度不够的问题。不同于小功率贴片封装的MOS管，TO-247AC封装的直插器件因为承载电流大，工作时自身发热量大，安装时的压紧力、绝缘片的耐温等级、引脚的焊接应力都是设计时需要考量的点，精准的三维模型可以在设计阶段就完成大部分干涉校核，减少后期打样整改的次数。

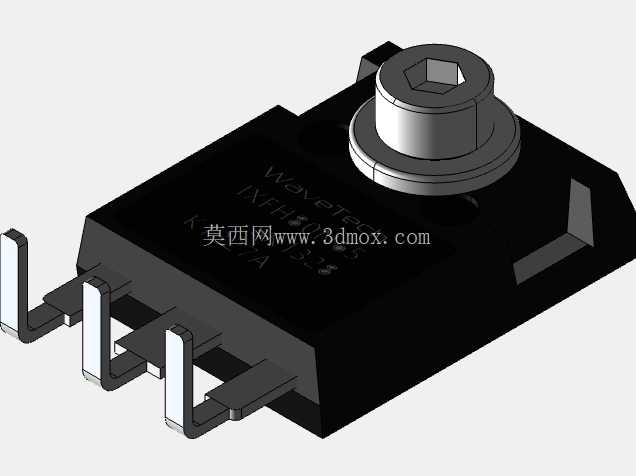

模型整体的装配关系还原了实际器件的层级：最底层的铜引脚框架、中间包裹的环氧塑封体、顶部露出的铜基散热面、固定用的内六角螺丝，每个部件的配合边界都清晰可辨，没有出现部件重叠、配合间隙不合理的问题。对于做功率器件封装设计、整机结构设计、PCB Layout的工程师来说，这个模型可以直接导入装配体中做干涉检查、安装模拟，不需要再手动测量器件样件的尺寸重新建模，能大幅提升前期设计的效率。
